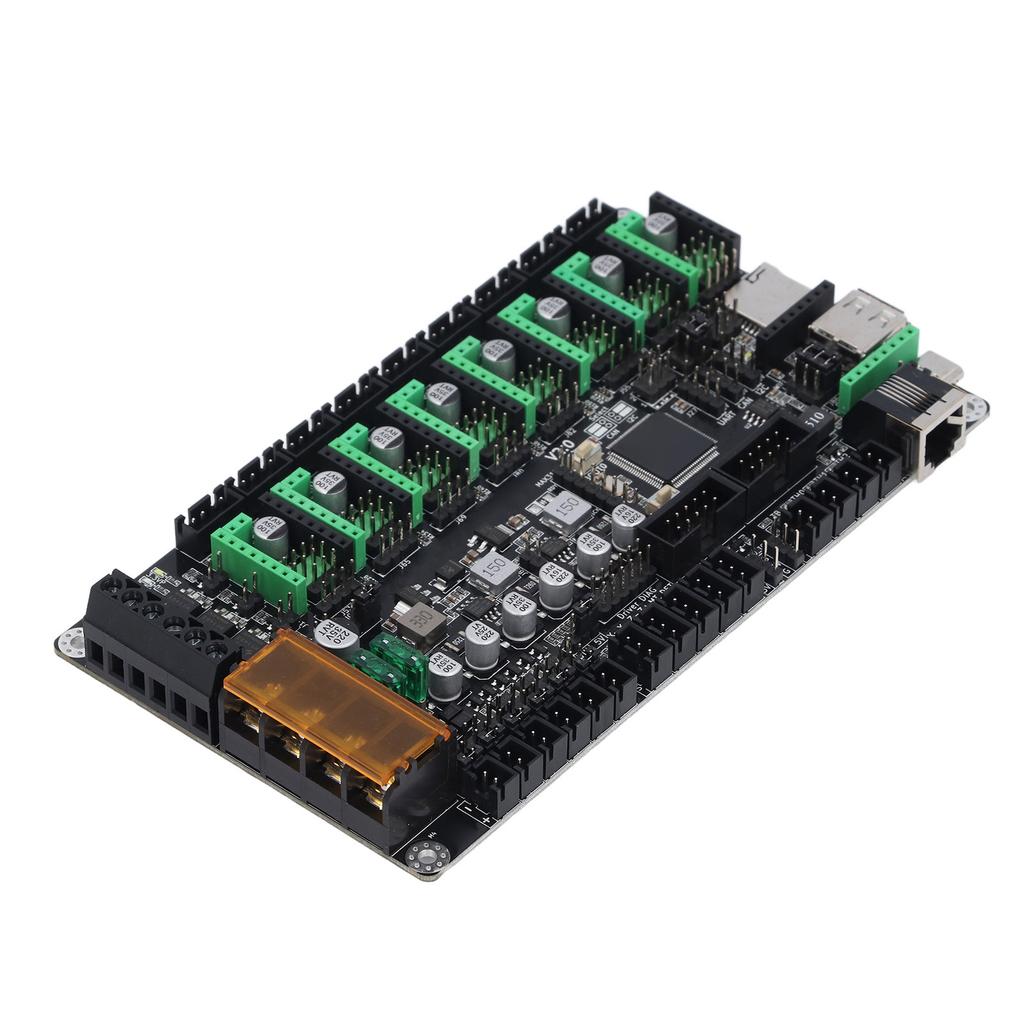

Pentru Placa de Bază MKS Monster8 V2 32 Biți 8 Axe 168MHz F407 Placă de Control Imprimantă 3D cu TMC2209

Caracteristică: 1. PLACA DE UPGRADE: pentru Monster8 V2 este o versiune îmbunătățită a pentru Monster8 V1. Păstrând funcționalitatea originală V1, a adăugat un DC5V independent pentru RasPi, interfață WIFl rezervată pentru firmware-ul RRF, a adăugat mai multe circuite de siguranță și a rezervat mai multe interfețe funcționale. 2. COMPATIBILITATE LARGĂ: Compatibil cu pentru Voron, suportă hardware pentru Marlin 2.0.x și pentru Klipper, și pentru LCD MKS MINI12864. Activează imprimarea de pe disc U și setarea modului DFU prin butonul Booto. 3. DIY DISTRACȚIE: Aceasta pentru placa MKS dispune de 8 drivere stepper și 9 interfețe pentru motoare. (Driver 0, 1, 2 1, 2 2, 3, 4, 5, 6, 7), suportând diverși driveri de motor precum A4988, DRV8825, LV8729, TMC2208, TMC2209, TMC2225, TMC2226 pentru upgrade-uri DIY flexibile. Compatibil cu pentru Voron 2.4, pentru seria Ender 3. Actualizare firmware necesară pe pentru Github. 4. INTRARE ȘI IEȘIRE: DC12?Intrare 24V, 2 x ieșiri MP1584EN DC12V (pentru fani) și DC5V, integrat cu card de stocare cu comunicație SPI și interfață de semnal SPI rezervată. 5. DRIVER STEPPER TMC2209: Super silențios și rezistent la căldură, conceput pentru a îmbunătăți performanța cu o suprafață netedă pentru manevrare și control ușor. Specificație: Tipul de articol: pentru Placa de bază MKS Material: PCB Tensiune de intrare: CC 1224V, <30A Tensiunea de ieșire: 12V CC, 5V CC, 3,3V CC 3D Touch: suport Hardware: Compatibil cu pentru Marlin 2.0.X, pentru Klipper MCU: STM32F407VET6, 168 MHz, memorie flash de 512 KB, RAM de 192 KB Siguranță: Swappable Semnal extern pas cu pas: da Protecție Circuit MOS: Rezistor + diodă Schottky protejând Protecție Circuit Limită: Rezistor + diodă Schottky protejând Protecție circuit temperatură: Rezistor + diodă Schottky protejând CEM al motorului: Absorbită de rezistența secvenței de fază PIN-UL PA13: Folosit pentru MT_DET Pinul PC5: Folosit pentru Neopixel E4_EN Semnal: La fel ca E0_EN=PB6 Interfață WiFi Robin: Disponibil Interfață MAX31865: Disponibil, la fel ca semnalul axelor E4 Pentru Alimentare RasPi: Sursă de alimentare independentă DC5V 3A Limitator de putere: Doar Z+ poate alege 5V sau VIN, celelalte sunt 5V Specificații driver TMC2209: Curent maxim de ieșire: 2.5A Curent implicit: 1,25A Micropasire: Până la 1256 Configurare: STEPDIR sau UART Interval tensiune de alimentare unitate: 5.528V Tensiune de operare logică IC: 3,3 V 5 V. Lista pachetelor: 1 x placa de baza imprimanta 3D 1 x cablu de date USB 38 x Șunt de legătură (Implicit 38, Extra ca Cadou) 8 x Șofer 8 x Radiator DriverPLACĂ UPGRADE: pentru Monster8 V2 este o versiune îmbunătățită a pentru Monster8 V1. Păstrând funcționalitatea originală V1, a adăugat un DC5V independent pentru RasPi, interfață WIFl rezervată pentru firmware-ul RRF, circuite de siguranță suplimentare și mai multe f COMPATIBILITATE LARGĂ: Compatibil cu pentru Voron, suportă hardware pentru Marlin 2.0.x și pentru Klipper, și pentru LCD MKS MINI12864. Activează imprimarea de pe disc U și setarea modului DFU prin butonul Booto. DIY DISTRACȚIE: Aceasta pentru placa MKS dispune de 8 drivere stepper și 9 interfețe pentru motoare. (Driver 0, 1, 2 1, 2 2, 3, 4, 5, 6, 7), suportând diverși driveri de motor precum A4988, DRV8825, LV8729, TMC2208, TMC2209, TMC2225, TMC2226 pentru upgrade-uri DIY flexibile. Compatibil INTRARE ȘI IEȘIRE: DC12?Intrare 24V, 2 x ieșiri MP1584EN DC12V (pentru fani) și DC5V, integrat cu card de stocare cu comunicație SPI și interfață de semnal SPI rezervată. DRIVER STEPPER TMC2209: Super silențios și rezistent la căldură, conceput pentru a îmbunătăți performanța cu o suprafață netedă pentru manevrare și control ușor.
