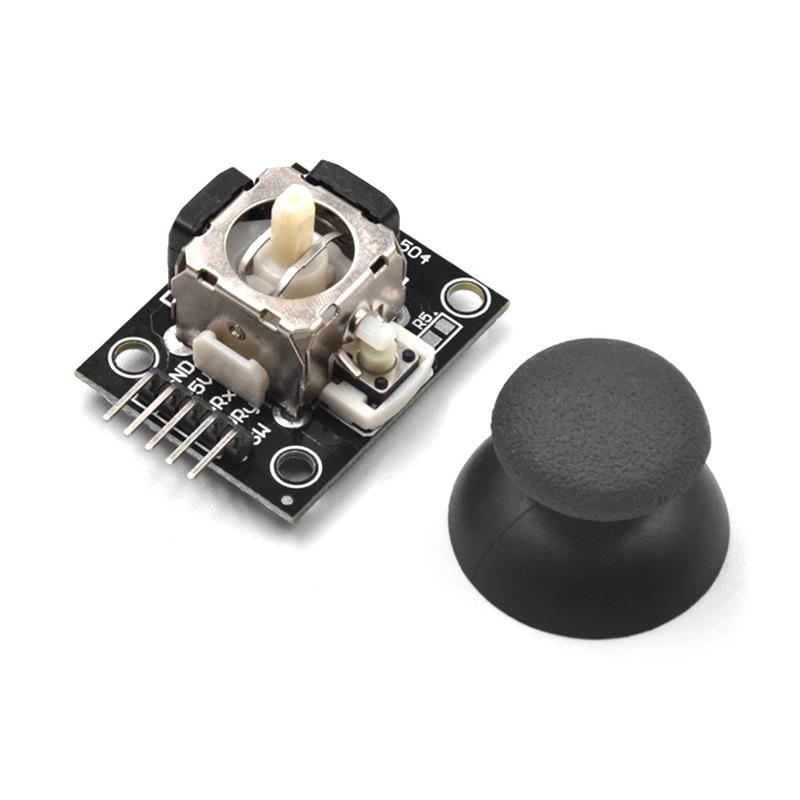

Descriere:Modul senzor joystick cheie cu două axe prin utilizarea potențiometrului PS2 rocker, cu ajutorul potențiometrului PS2 rocker, cu (X Y) Ieșire analogică pe 2 axe, (Z) Ieșire digitală cu 1 buton. Cu placa de expansiune a senzorului Arduino poate produce telecomandă și alte lucrări interactive. În plus, acest produs, pentru a permite clienților să facă mai ușor cu placa de expansiune arduino și alte interfețe standard, în proiectarea axei X, Y, Z a circuitului sunt cabluri separate, utilizatorul poate folosi 3-pini ARDUINO special se conectează cu adevărat la placa de extensie .
Performanța produsului:
1. Gama de tensiune de intrare:DC 3.3V la 5V
2. Semnal de ieșire:ieșirea analogică bidirecțională specială a modulului și o interfață digitală de ieșire, valoarea de ieșire corespunzătoare (X Y) offset biaxial, tipul de analog; tastele pe care utilizatorul apăsați axa Z, Tipul său este comutator digital.
3. Controlerul Arduino poate fi programat, mufa plăcii de expansiune a senzorului, completată cu lucrări interactive creative de la distanță.
4. Joystick-ul cross este un rezistor bidirecțional de 10K, cu rockerul în direcții diferite, rezistența la robinet cu schimbarea. Acest modul foloseste sursa de alimentare 5V, starea originală a X, Y tensiune de citire de 2.5V sau cam asa ceva, atunci când presat cu direcția săgeată, valoarea tensiunii de citire crește cu maxim la 5V; săgeți în direcția opusă pentru a apăsa, citiți tensiunea scade , Minimul este 0V.
Tutorial:
În introducerea modului de utilizare, ne uităm mai întâi la modul în care funcționează, pe care îl folosim foarte util, există o funcție a următoarei diagrame:
