ESP8266 ESP-12 ESP12 WeMos D1 Mini Modul Wemos D1 Mini Placă de dezvoltare WiFi Micro USB 3.3V Bazat pe ESP-8266EX 11 Dig

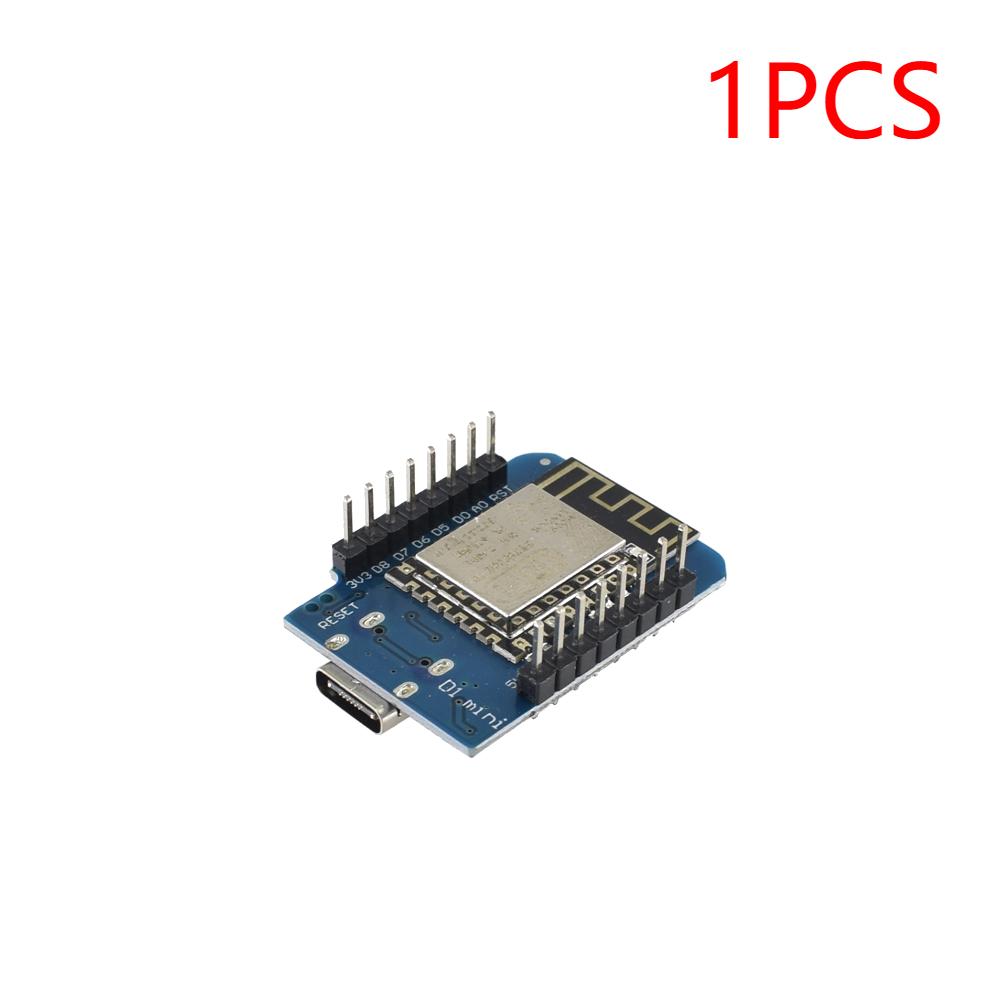

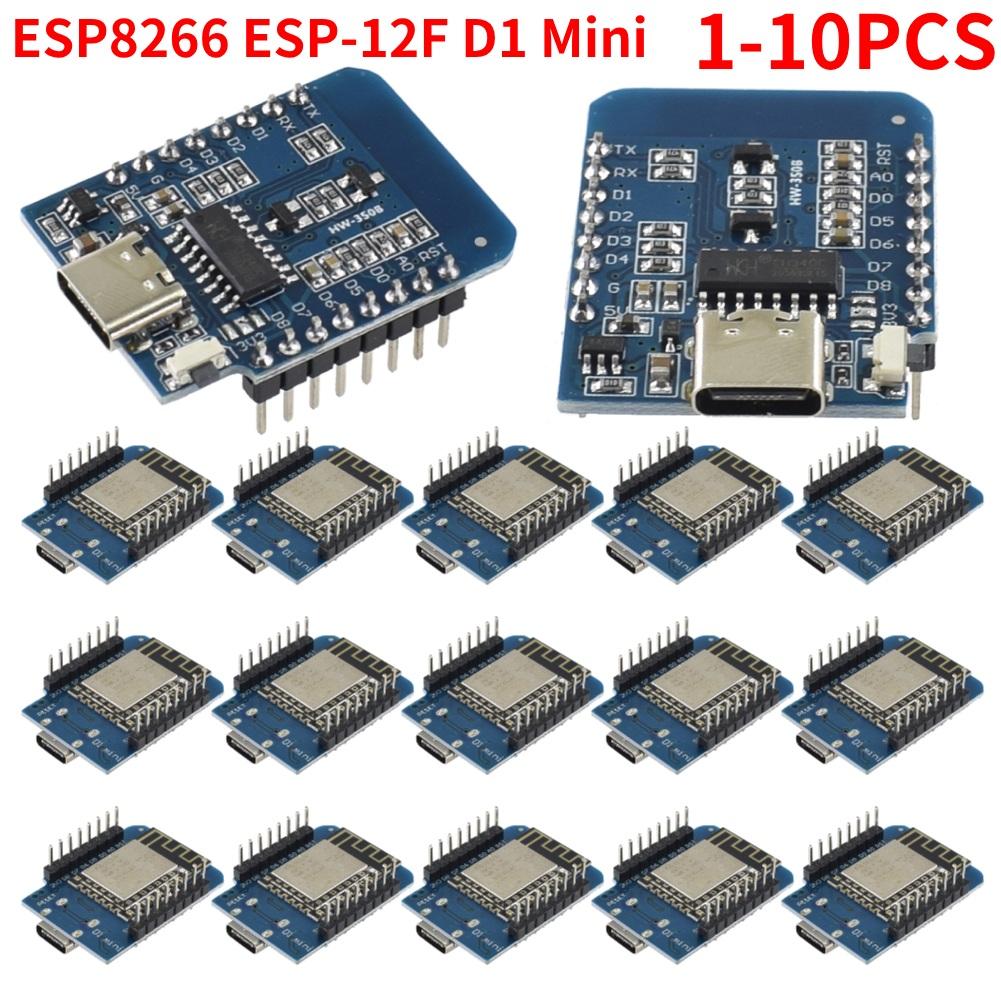

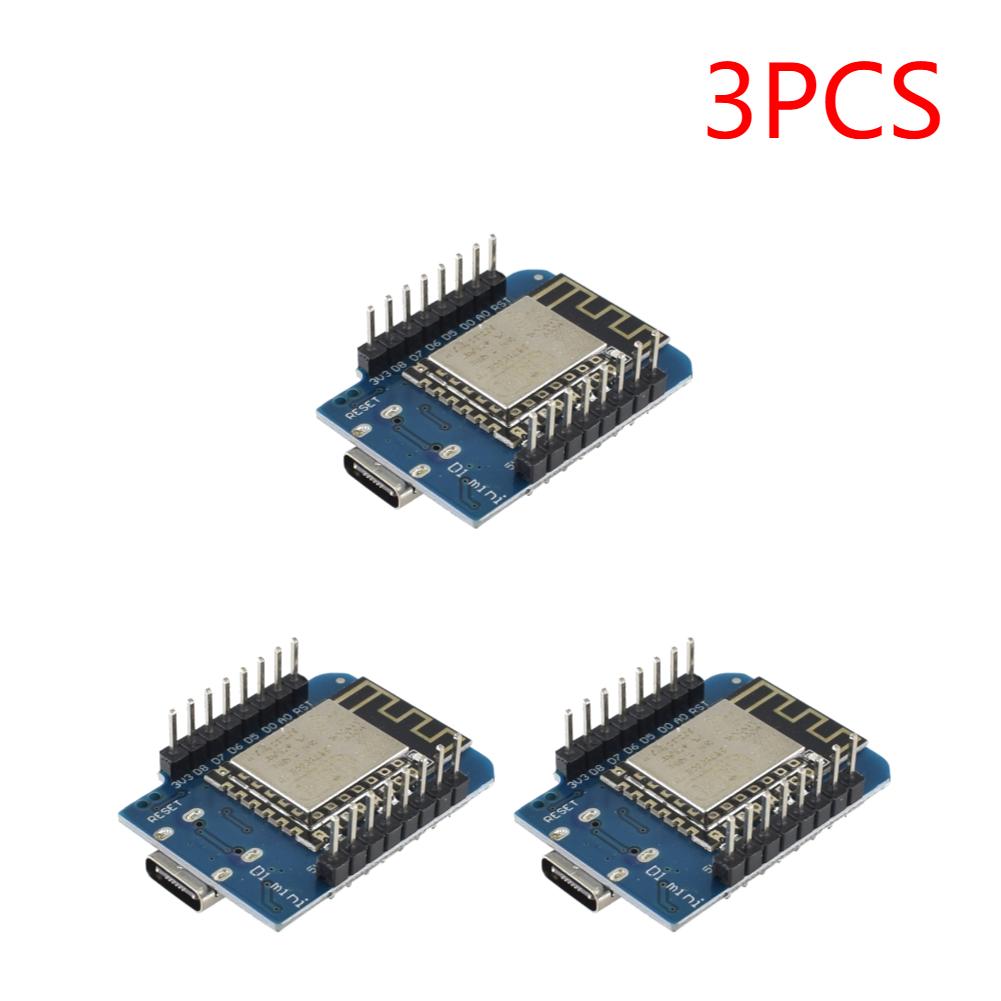

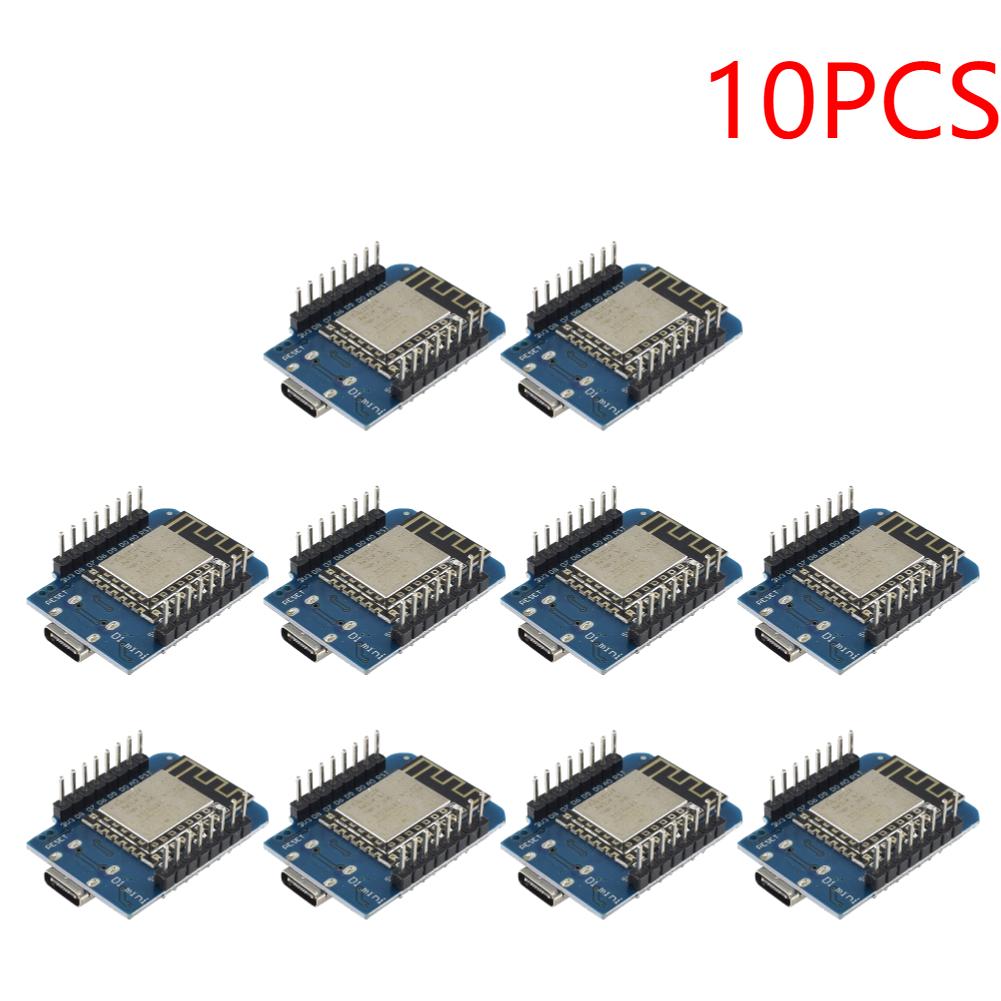

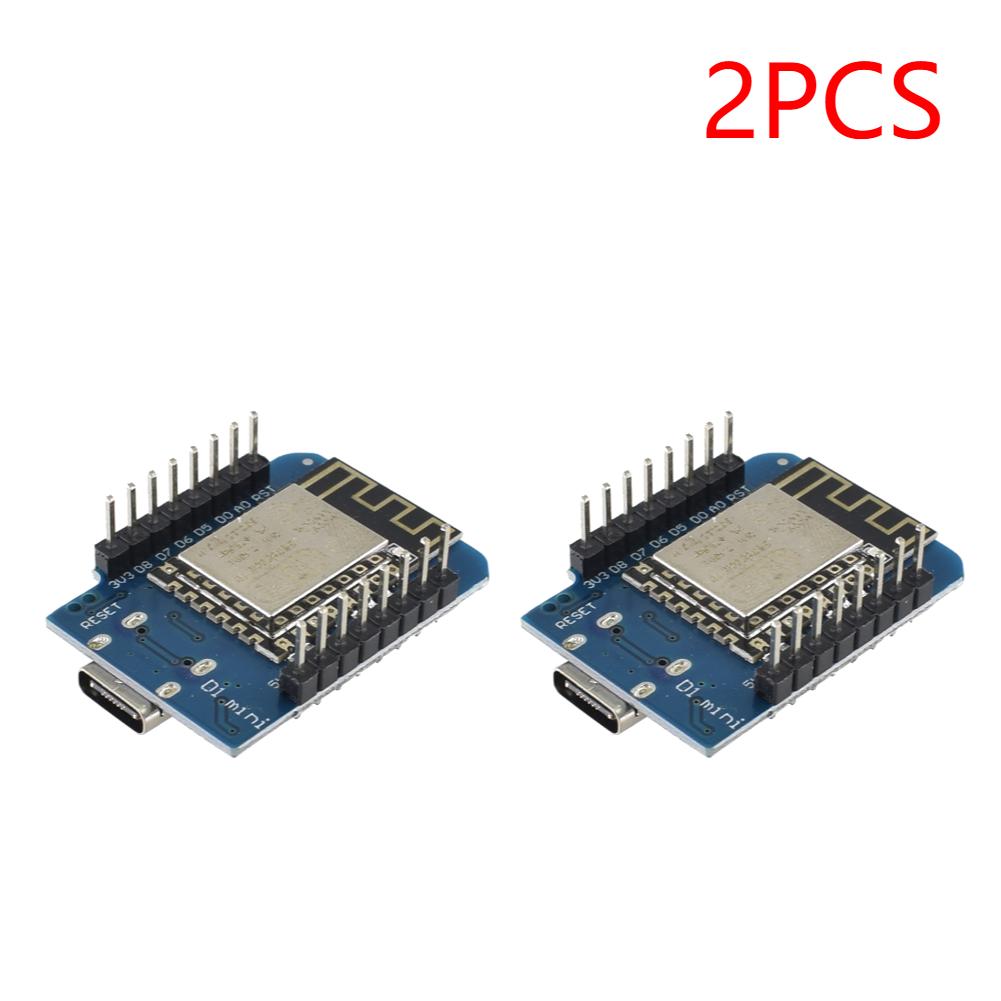

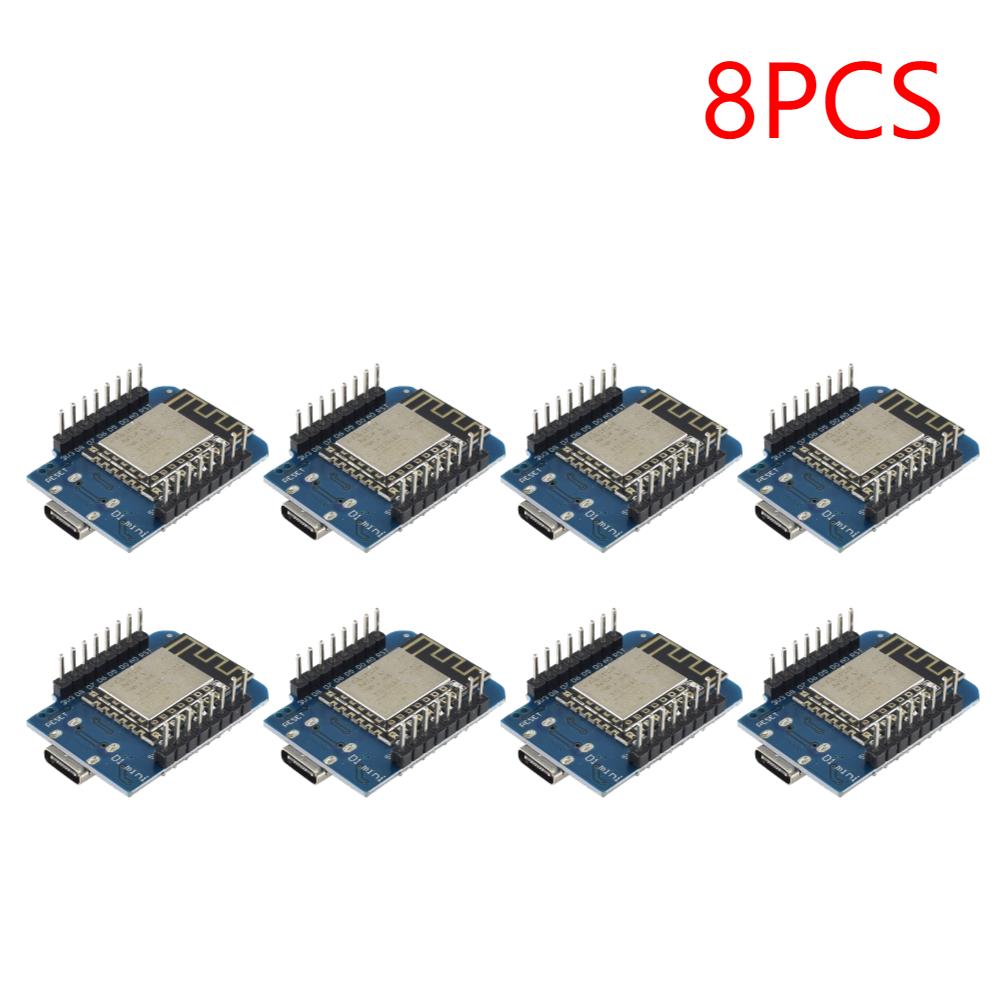

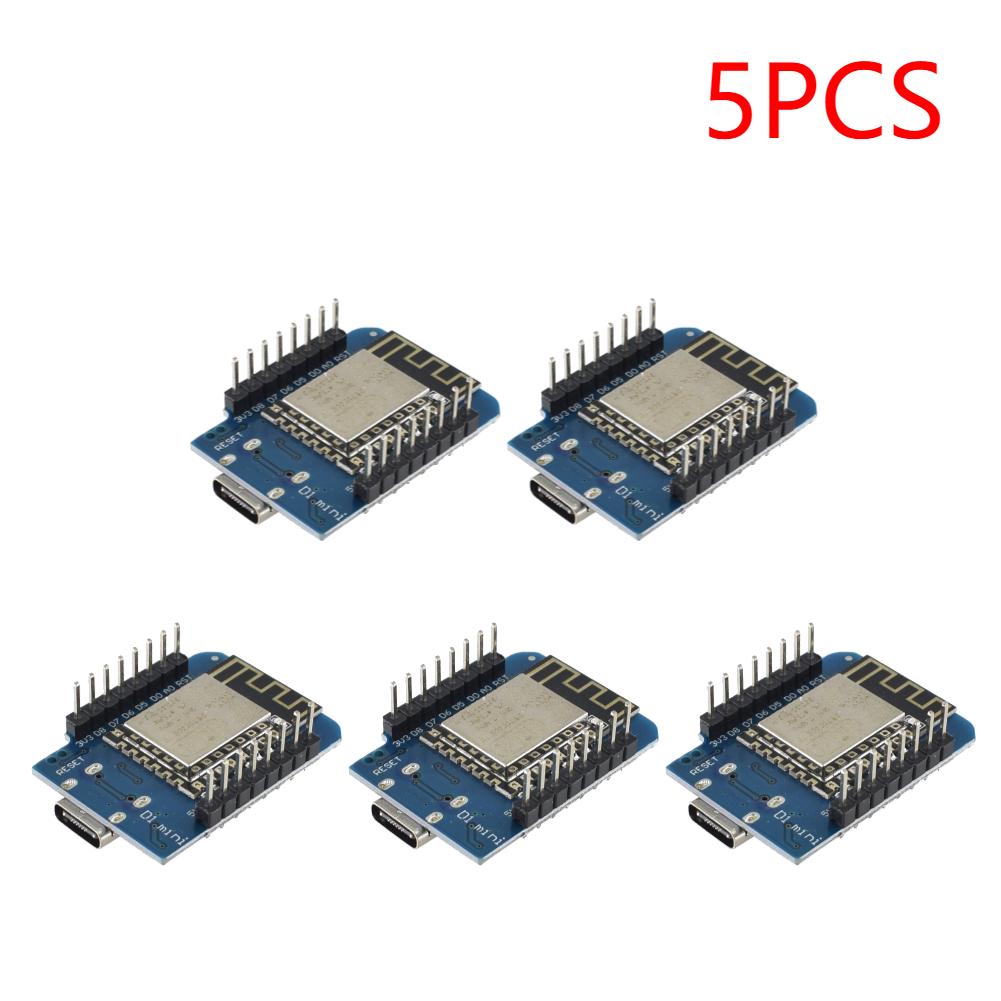

D1 mini este o placă mini wifi bazată pe ESP-8266EX. ESP-12F

# 11 pini de intrare/ieșire digitală, toți pinii au suport întrerupt/pwm/I2C/one-wire(cu excepția D0)

# 1 intrare analogică(Intrare max 3,3 V)

# o conexiune Micro USB

# Compatibil cu Arduino

# Compatibil cu nodemcu

Specificatii tehnice

Microcontroler = ESP-8266EX

Tensiune de operare = 3,3 V

Pini I/O digitale = 11

Pini de intrare analogică = 1

Viteza ceasului = 80MHz/160MHz

Flash = 4M de octeți

Lungime = 34,2 mm

Latime = 25,6 mm

Greutate = 10 g

Funcția PIN ESP-8266 Pin

TX TXD TXD

RX RXD RXD

A0 Intrare analogică(max 3,3 V) A0

D0 IO GPIO16

D1 IO, SCL GPIO5

D2 IO, SDA GPIO4

D3 IO, Pull-up GPIO0

D4 IO, pull-up, LED GPIO2

D5 IO, SCK GPIO14

D6 IO, MISO GPIO12

D7 IO, MOSI GPIO13

D8 IO, trag în jos, SS GPIO15

G Gound GND

5V 5V -

3V3 3.3V 3.3V

RST Resetează RST

Programare

D1 mini are un micro USB pentru programare automată.

De asemenea, îl puteți programa folosind OTA

Avertizări

Toate IO funcționează la 3.3V.
