Acest produs poate realiza rotația înainte și înapoi a motorului, iar cele două intrări PWM au o frecvență maximă de 25kHz.; doar patru rânduri (GND, 5V, PWM1, PWM2) sunt necesare de la MCU la modulul driver.
Driverul folosește cipul BTS7960, care constă dintr-un modul driver punte H completă de mare putere cu protecție termică la supracurent.; poate lipi un radiator și are două ieșiri de semnal de eroare de flux de căldură.
Produsul se caracterizează prin performanță stabilă și durată lungă de viață, iar tensiunea sa de alimentare variază de la 5,5V la 27V.
Izolarea de 5V față de cipul unic poate proteja eficient cipul unic; cipul izolat folosește alimentare de 5V (partajabil cu MCU 5V sau folosind 5V la bord) iar placa este echipată cu un indicator de alimentare de 5V.
Circuitul dublu driver H-bridge BTS7960 are funcții puternice de conducere și frânare, izolând eficient microcontrolerul și driverul motorului cu izolație de 5V, și suportă curent mare 43A, precum și indicarea tensiunii la capătul de ieșire al driverului motorului.
Specificație
Tipul de articol: Modul de acționare a motorului

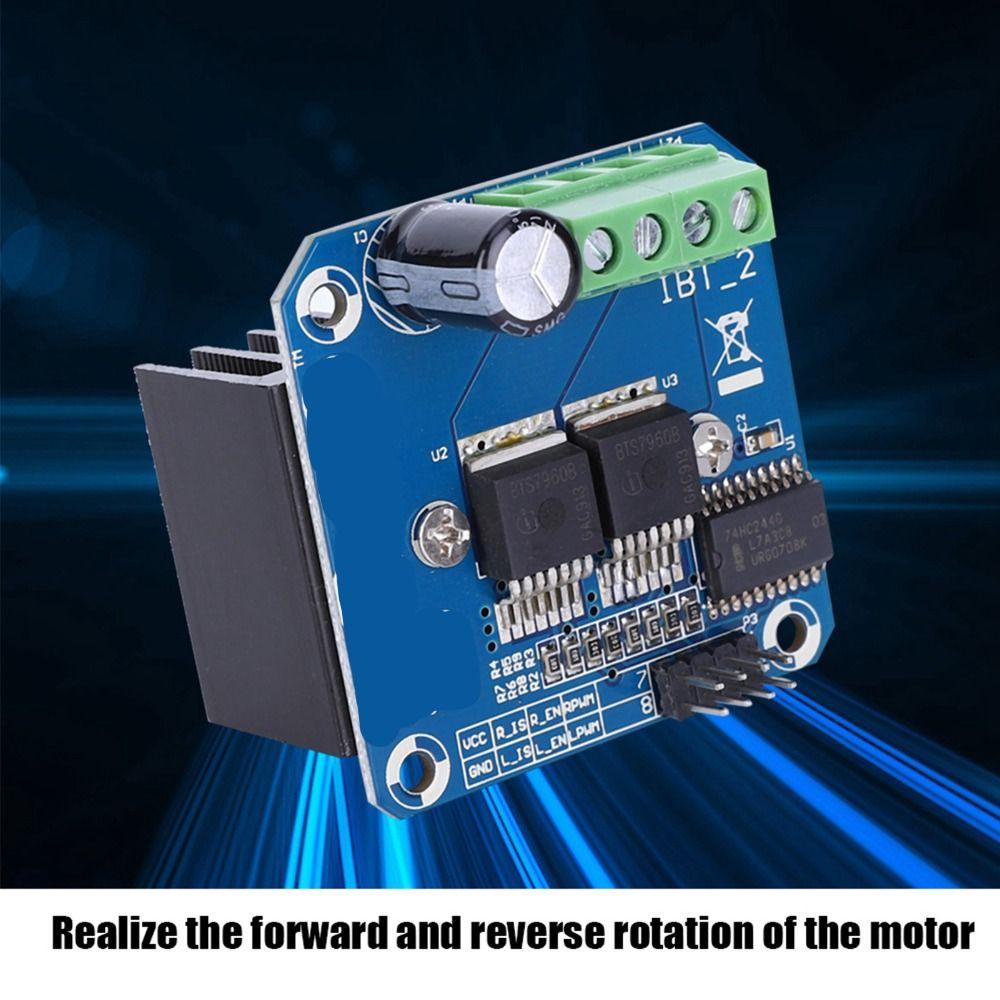

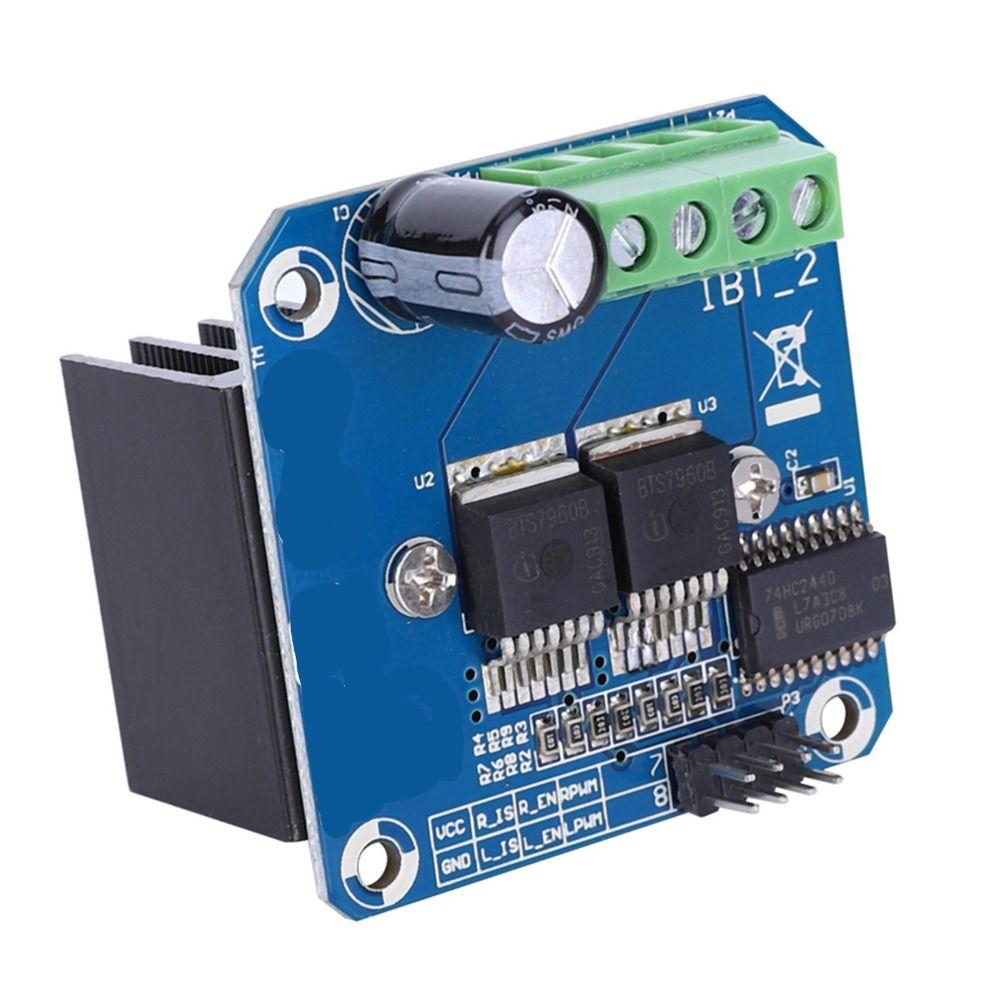

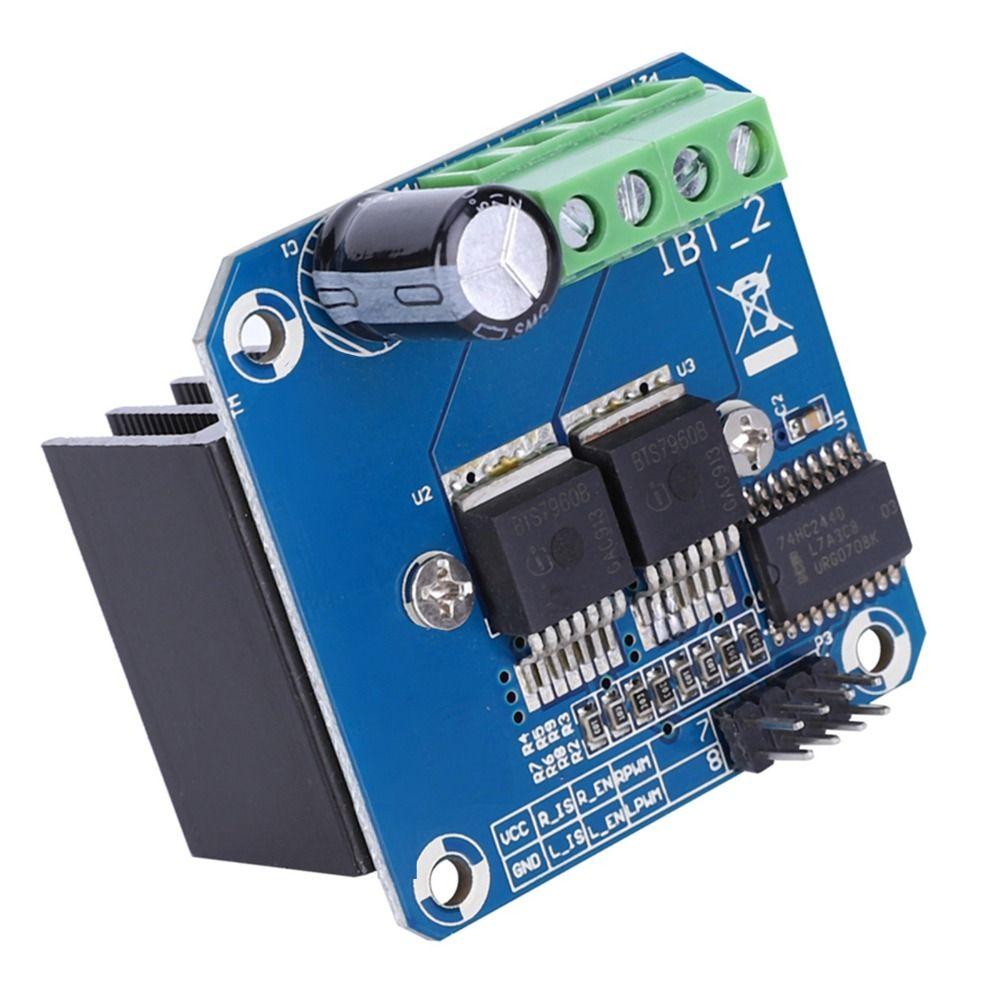

Model:IBT-2
Pentru tine: 49*49*37mm(1.93*1.93*1.46in)
Greutate: Aproximativ. 65g
Caracteristică:
Dublu BTS7960 curent ridicat (43 A) Sofer de pod H;
5V este izolat de MCU pentru a proteja eficient MCU;
Indicator de putere de 5V încorporat;
Indicarea tensiunii la ieșirea conducătorului auto al motorului;
Radiatorul poate fi sudat;
Definiția PIN-ului:
1. RPWM: Virați la dreapta la PWM
2. LPWM: Virați pwm la stânga
3. R_EN: Virați la dreapta pentru a activa (activ ridicat)
4. L_EN: Activați virajul la stânga (activ ridicat)
5. R_IS: Avertisment curent de viraj la dreapta (poate pluti)
6. L_IS: Avertisment curent virați la stânga (poate pluti)
7. VCC: (5V)
8. GND
Metoda de conectare:
Metoda 1:
VCC: 5V de la microcomputer cu un singur cip (MCU)
GND: GND al microcontrolerului (MCU)
L_PWM: PWM sau 5V de la microcontroler (MCU) pentru CCW (CW) Se transformă
R_PWM: PWM sau 5V de la microcontroler (MCU) pentru CW (CCW) Se transformă
R_EN și L_EN: 5V de la microcontroler (MCU)
Metoda 2:
VCC: 5V de la microcomputer cu un singur cip (MCU)
GND: GND al microcontrolerului (MCU)
L_PWM: 5V de la microcontroler (MCU) pentru CCW (CW) Se transformă
R_PWM: 5V de la microcontroler (MCU) pentru CW (CCW) Se transformă
R_EN și L_EN: PWM de la microcontroler (MCU)
Doar patru fire (GND. 5V. PWM1. PWM2) sunt necesare de la MCU la modulul conducătorului auto;
Sursă de alimentare cu cip de izolare de 5 V (pot fi partajate cu MCU 5 V);
Poate face motorul să se rotească înainte, două frecvențe de intrare PWM de până la 25kHZ;
Două fluxuri de căldură printr-o ieșire a semnalului de eroare;
Cip de izolare 5V alimentare (poate fi partajat cu MCU 5V), puteți utiliza, de asemenea, la bord 5V sursa de alimentare;
Tensiune de alimentare de la 5,5V la 27V;
