Tipul LC100-A este o funcție completă de testare a condensatorului electrolitic de 1uF-100mF, în plus față de cele trei blocuri de bază, toate blocurile sunt automate.
Acest produs are un avantaj absolut în valoarea mică de testare în ceea ce privește vânzările de produse finite pe piață contorul de capacitate inductanță (cum ar fi seria 6243) este precizia și rezoluția minimă, iar calibrarea online flexibilă poate menține întotdeauna precizia măsurării. Instrumentul nu folosește nicio reglare a potențiometrului, parametrii de calibrare sunt complet stocați în microcontrolerul. Oprirea internă FLASH nu se pierde, decât metodele de calibrare a potențiometrului pentru a fi cu precizie..
Indicatori tehnici de bază LC100-A:
Precizie de măsurare: 1%
Domeniu de măsurare a capacității: 0,01pF-10uF
Rezoluție minimă: 0,01pF
Interval de inductanță: 0.001uH-100mH
Rezoluție minimă: 0,001uH
Domeniu mare de măsurare a inductanței: 0,001mH-100H
Rezoluție minimă: 0,001 mH
Domeniu mare de măsurare a capacității: 1uF-100mF
Rezoluție minimă: 0,01uF
Frecvența de testare: condensatoare, fișier inductor de aproximativ 500 kHz, inductanță mare de aproximativ 500 Hz
Poate afișa valoarea curentă a frecvenței de testare
Cifre efective de afișare: 4

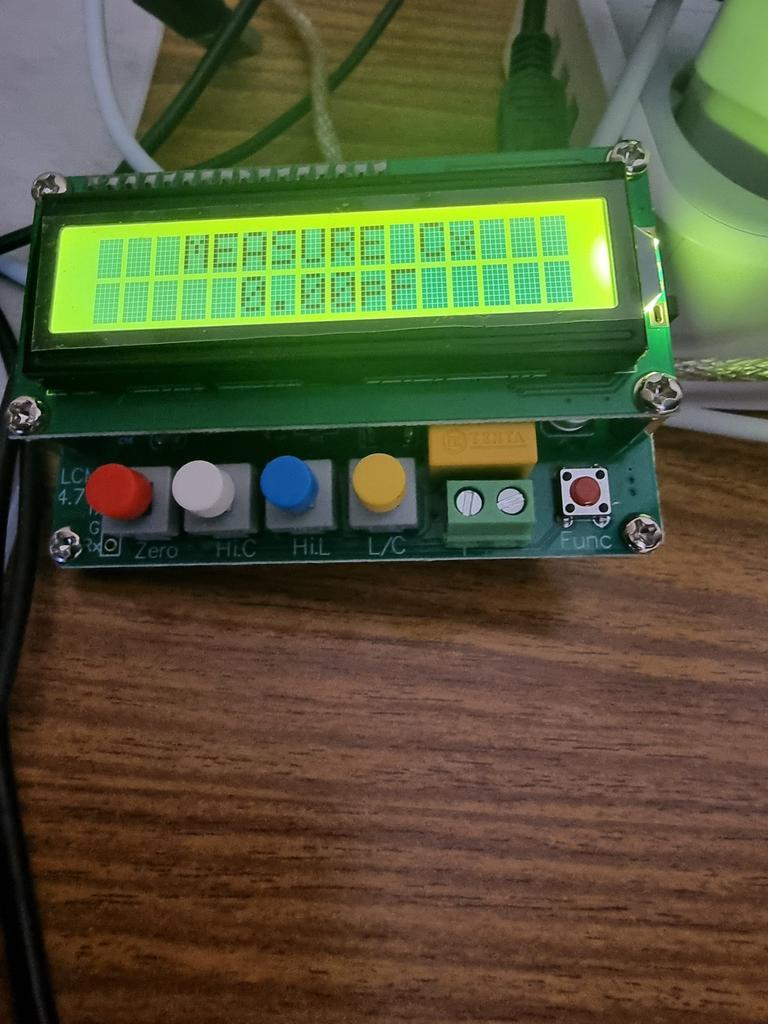

Display: 1602 LCD
Sursă de alimentare: interfață miniUSB pentru alimentare sau alimentare de 5V
Componente de lipit SMD, stabile și fiabile
1) LC100-A s-a alăturat la măsurarea condensatorului mare 1uF-100mF, următoarea figură este o măsură a șase condensatoare mari 4700uF condensatoare în paralel măsurate 28,7 mF, echivalent cu un condensator 4,78 mF, capacitatea 28,7 mF este dincolo de intervalul de condensator obișnuit. tabel, domeniul de testare al instrumentului direct la 100 mF!
2) în capacitatea mică, inductoare mici și test inductiv mare, LC100-A și LC100-S sunt aceleași, următorul LC100-S ca exemplu:
a) Următoarea imagine este exemplul de măsurare a capacității mici poate fi văzută din imagine, rezoluția a fost atinsă 0,01pF, trebuie să acordați atenție impactului clipului de testare, pentru a menține clipul de testare fără capacitatea de acces normalizată 0, și apoi, pe cât posibil, pentru a menține poziția relativă a clemei de testare în condensator neschimbată, acest lucru este același pentru testarea inductanței mici.
b) Următoarele imagini sunt exemple de măsurare a inductanței mici, vezi din imagine, în jur de 4 ture, rezultatele testului de sârmă bobină tubulară 0,058 uH, acest rezultat este echivalent cu 58 nH pentru clasa de instrumente 6243 este absolut nedetectabil inductiv. Avantajul acestui lucru este, de asemenea, instrument.
c) A treia imagine este o măsură a unui condensator de siguranță de 0,22 uF, cifrele sunt rezultate de măsurare foarte stabile, aici pentru a vă oferi un indiciu, dacă utilizați rezultatele testului bate foarte puternic că stabilitatea acestui condensator este slabă sau slabă de înaltă frecvență caracteristici, iar afișajul capacitiv bun rezultă foarte stabil.
d) A patra imagine este vizualizarea care măsoară frecvența de testare a inductanței, utilizarea curentă, apăsați butonul negru atunci când măsurați inductanța, testul de capacitate poate folosi, de asemenea, aceeași metodă pentru a vizualiza.

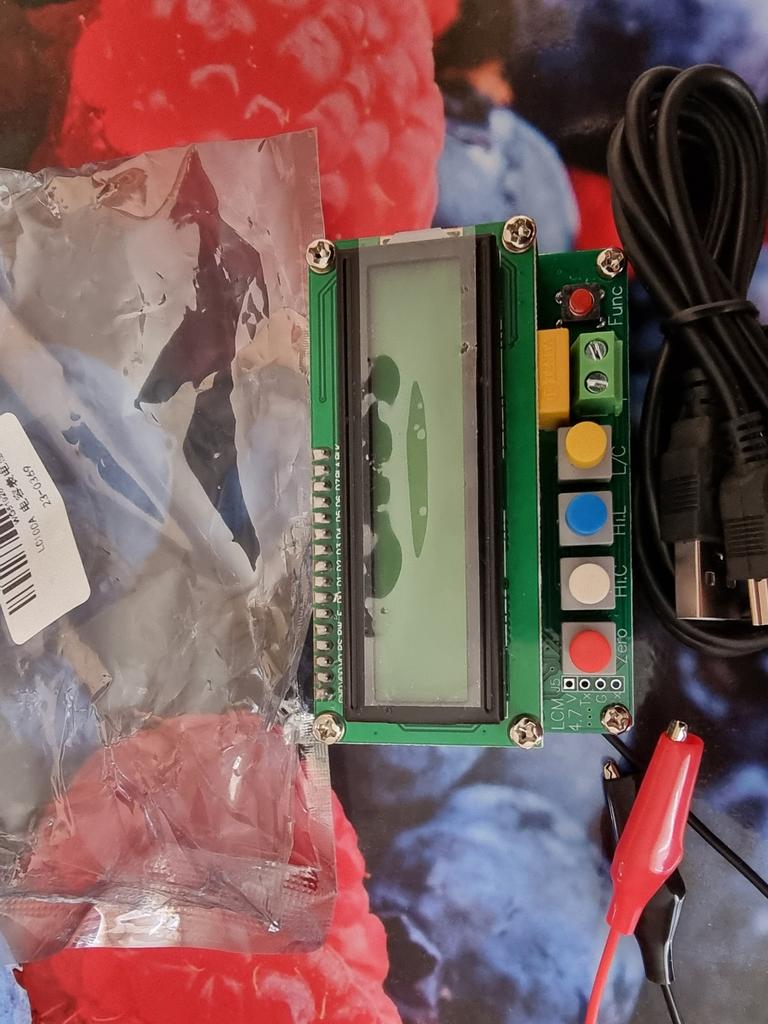

Continutul pachetului
1 x LC100-A masa inductor-condensator
1 x cablu mini USB
