Acest driver PWM de mare putere este o ieșire de tip comutator MOS. Când sarcina nu este conectată, nu există nicio formă de undă, iar forma de undă apare numai după ce sarcina este conectată. sarcina este conectată. Potrivit pentru motor cu acționare directă, supape solenoide, LED și alte sarcini, curentul este mai mic de 8A. Design în două moduri, frecvență (continuu) și ciclul de lucru reglabil în modul PWM și timpul de lățime a impulsului pozitiv, timpul de lățime a impulsului negativ, timpul de pornire cu întârziere la pornire și numărul de impulsuri sunt reglabile în modul de impuls.
Caracteristici:

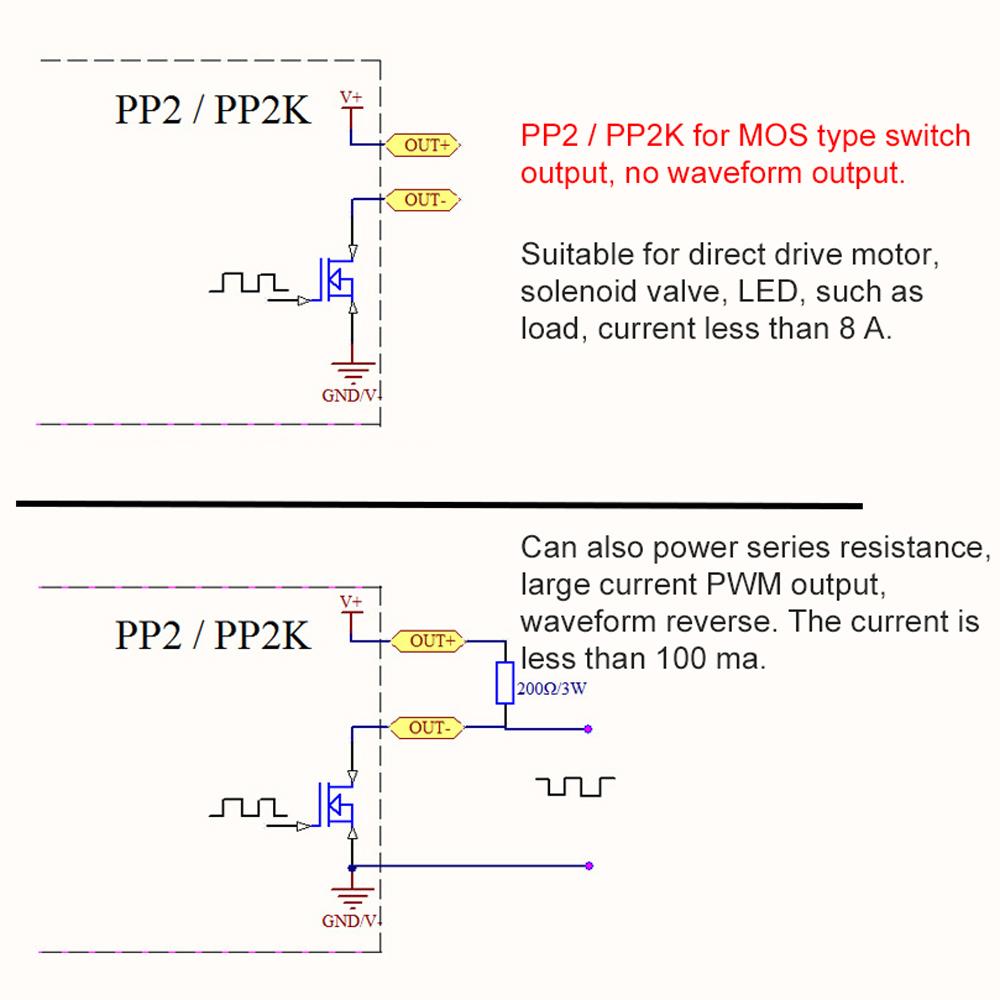

Acest driver PWM de mare putere este o ieșire de tip comutator MOS. Când sarcina nu este conectată, nu există nicio formă de undă, iar forma de undă apare numai după ce sarcina este conectată.
Potrivit pentru motor cu acționare directă, supape solenoide, LED și alte sarcini, curentul este mai mic de 8A.
De asemenea, poate fi utilizat în serie cu rezistențe de putere pentru a obține o ieșire PWM de curent mare cu formă de undă inversă și curent mai mic de 100mA.
Suportă ajustarea luminozității LED-urilor, reglarea vitezei motorului, frecvența, ciclul de funcționare pot fi ajustate.
Acționați supapele solenoide pentru a trage și elibera, ciclu automat, ieșire întârziată, numărul ciclului (sau buclă infinită) poate fi setat.
Controlați echipamentul pentru pornire și oprire, efectuați testul de oboseală, scăderea tensiunii și alte teste pentru a verifica fiabilitatea echipamentelor clientului.
Întârzierea începe încărcarea, timpul de întârziere poate fi setat, după întârziere, acesta va fi pornit sau intermitent.

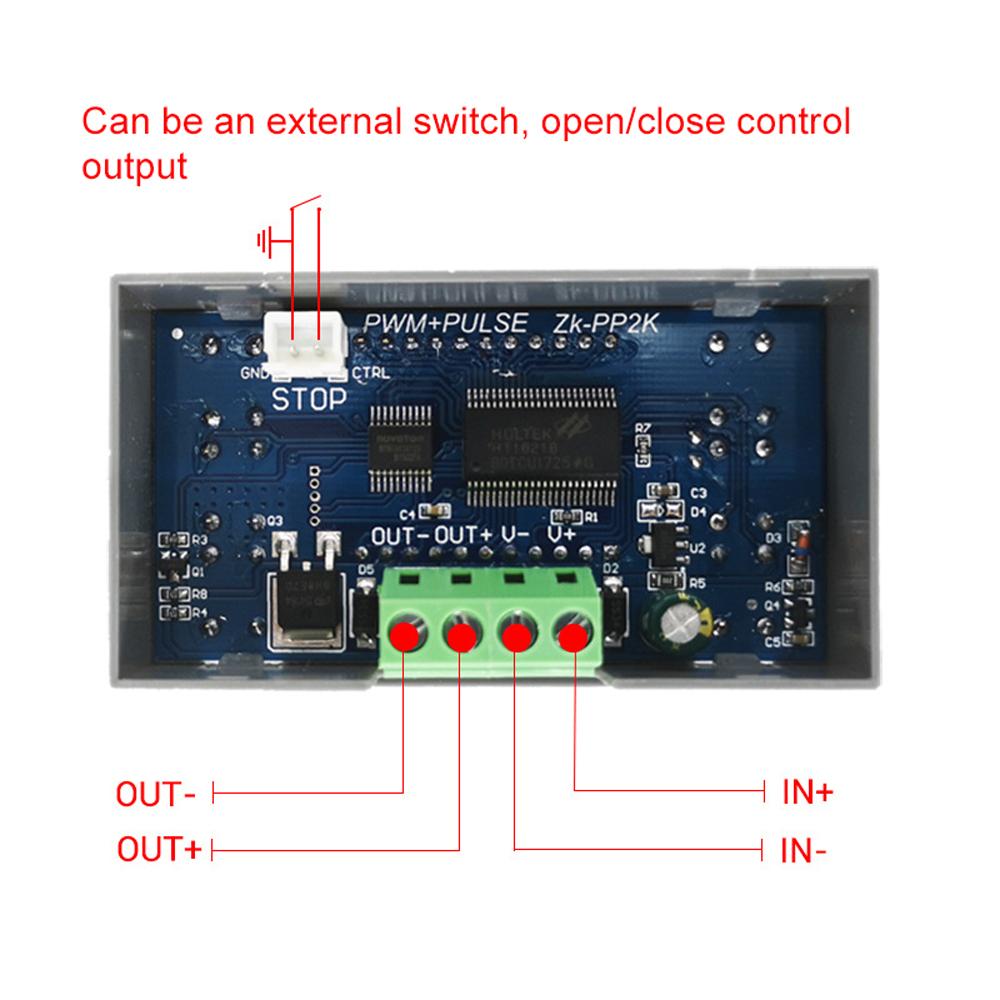

Intrare lată de tensiune de 3,3-30 V, cu buton de pornire și oprire și cablare terminală de 5,08 mm.
Pot fi selectate două moduri, modul PWM și modul puls, puteți alege în funcție de cerințele dvs.
Modul PWM: Frecvență (continuu) și ciclu de lucru reglabil. Rețineți că numărul de timpi de oprire și pornire nu poate fi setat în acest mod, care continuă să se activeze și să se oprească.
Modul puls: Timpul de lățime a impulsului pozitiv, timpul de lățime a impulsului negativ, timpul de pornire cu întârziere la pornire și numărul de impulsuri sunt reglabile. Toți parametrii de setare nu se pierd la oprire.

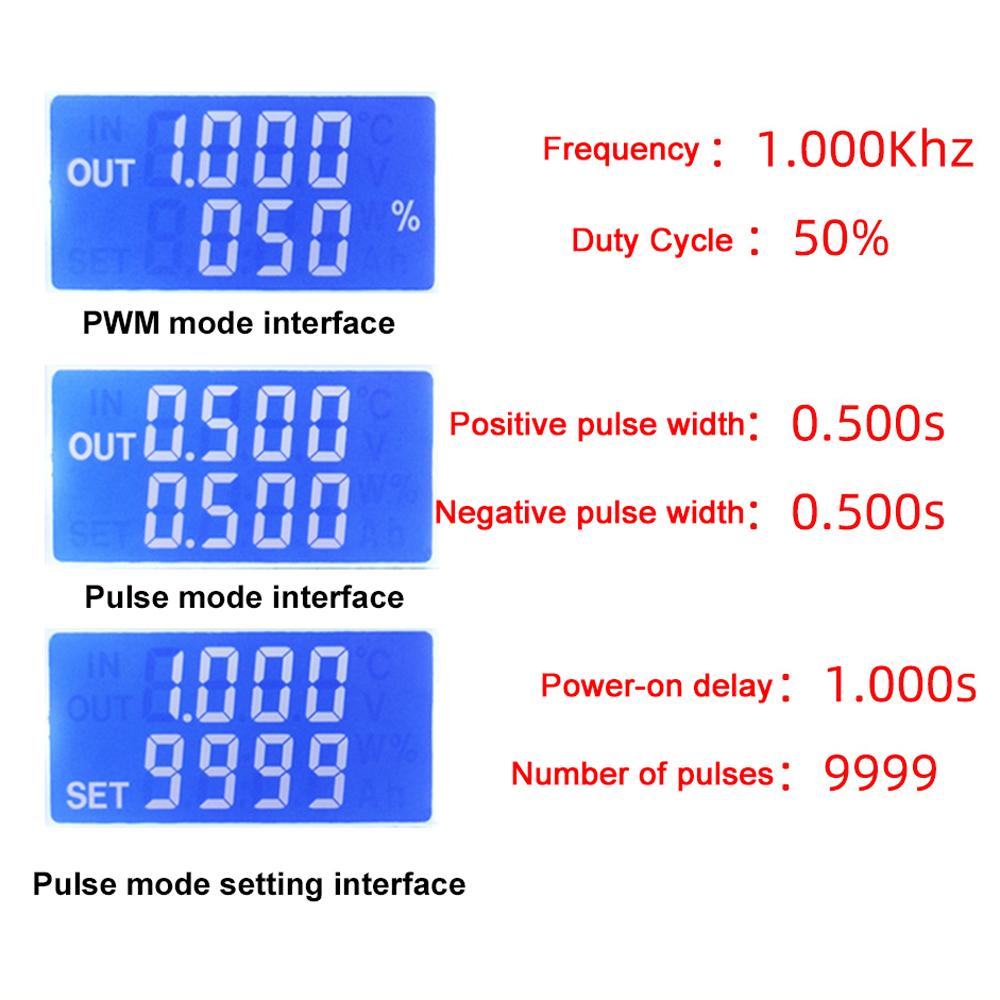

Afișaj digital cu unghi larg de vizualizare, afișajul are „procent” pentru modul PWM, partea dreaptă a afișajului fără „procent” pentru modul PULSE.
Specificații:
Nume: Driver PWM
Material: materiale plastice
Tensiunea de operare: 3,3-30V (rețineți că polii pozitiv și negativ nu trebuie inversați, altfel se poate arde)
Intervalele de frecvență: 1Hz-150KHz, precizia este de aproximativ 2%. . Controlul vitezei motorului alege, în general, 20KHZ
Intervalele de ciclu de lucru: 0-100 la sută, pas de 1 la sută
Numărul de impulsuri: 1-9999 sau infinitate (afișajul „----” reprezintă infinitate)
Timp de ieșire întârziat: 0.000s-9999s, minim 1ms poate fi setat
Lungimea lățimii impulsului pozitiv și negativ: 0.000s-9999s, minimul poate fi setat la 1ms
Capacitate de încărcare la ieșire: mai puțin de 8A (Tub de comutare MOS)
Amplitudinea de ieșire: amplitudine egală cu tensiunea de alimentare (Conexiune directă internă a modulului OUT+ și V+)

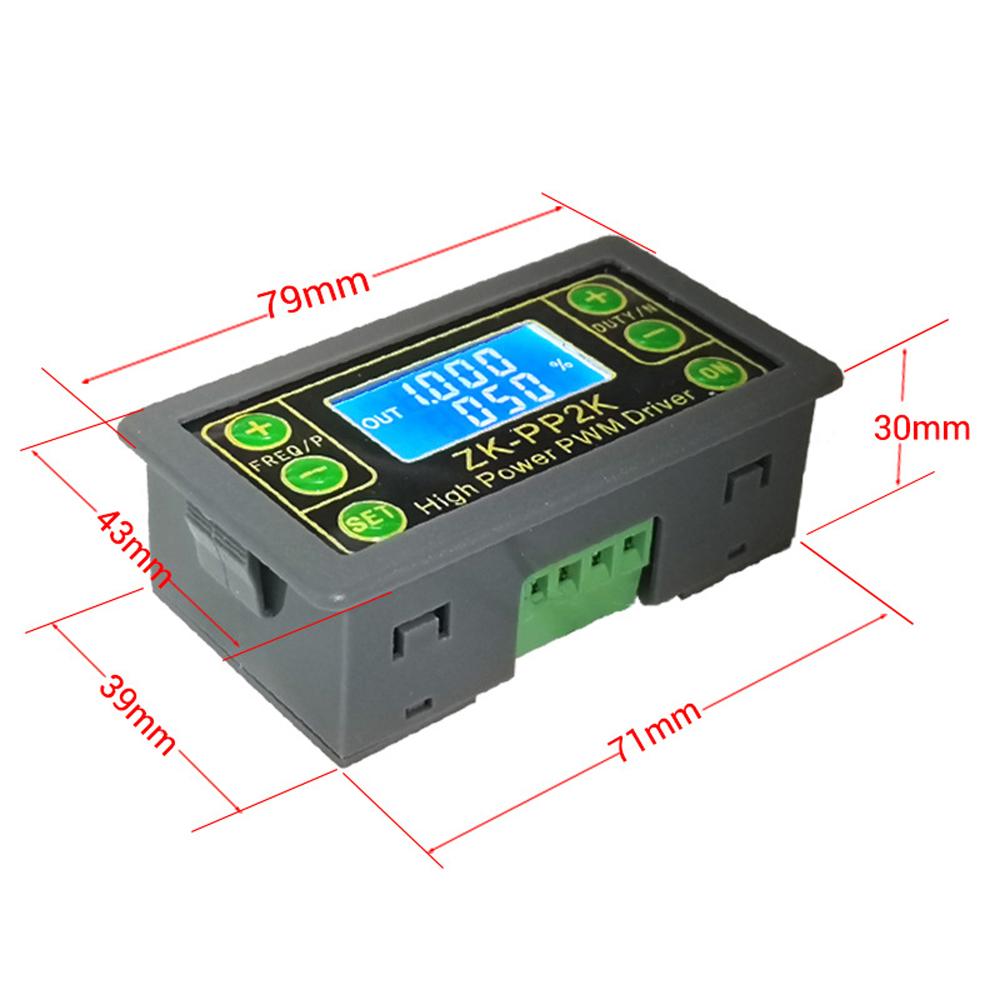

Dimensiunea articolului: 79 * 43 * 30 mm / 3,11 * 1,69 * 1,18 inchi
Greutatea articolului: 42 g / 1,48 uncie
Mărimea Pachetului: 80 * 30 * 45 mm / 3,15 * 1,18 * 1,77 inchi
Greutatea pachetului: 45 g / 1,59 uncie
Lista de impachetat:
1 * Driver PWM
