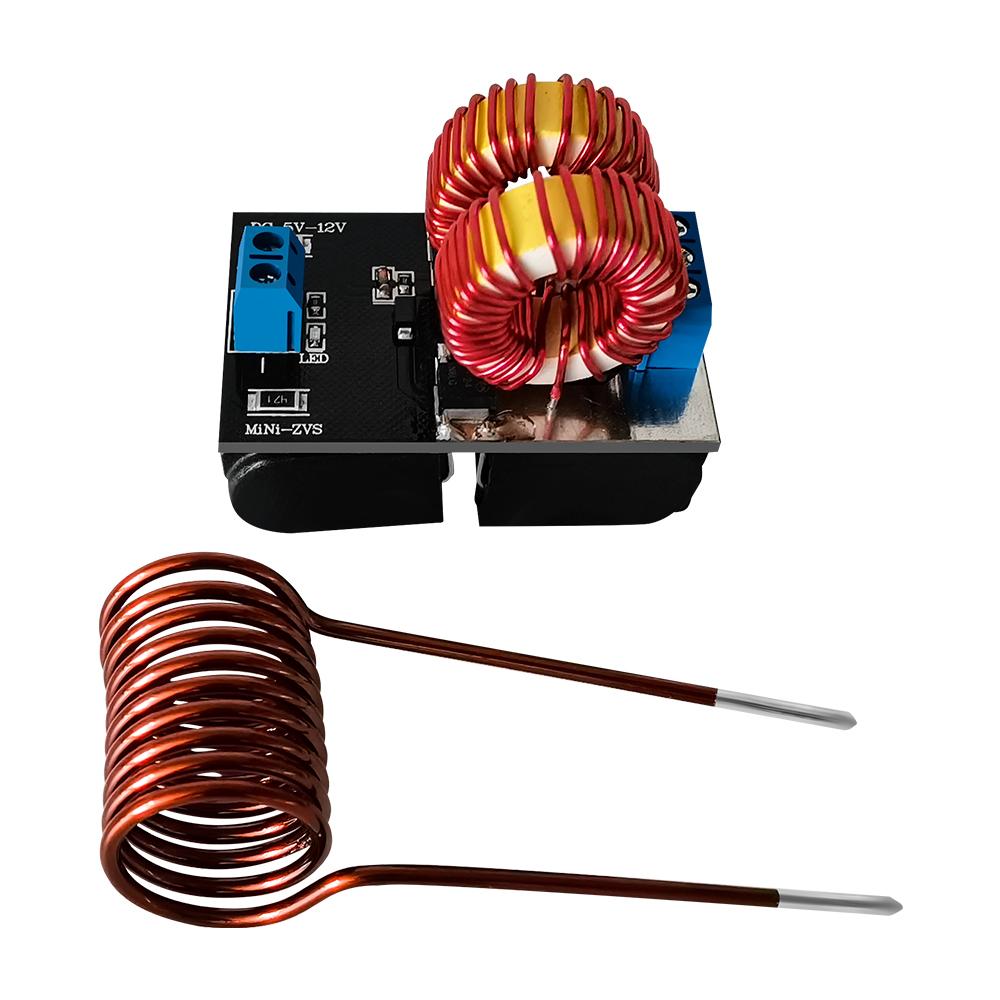

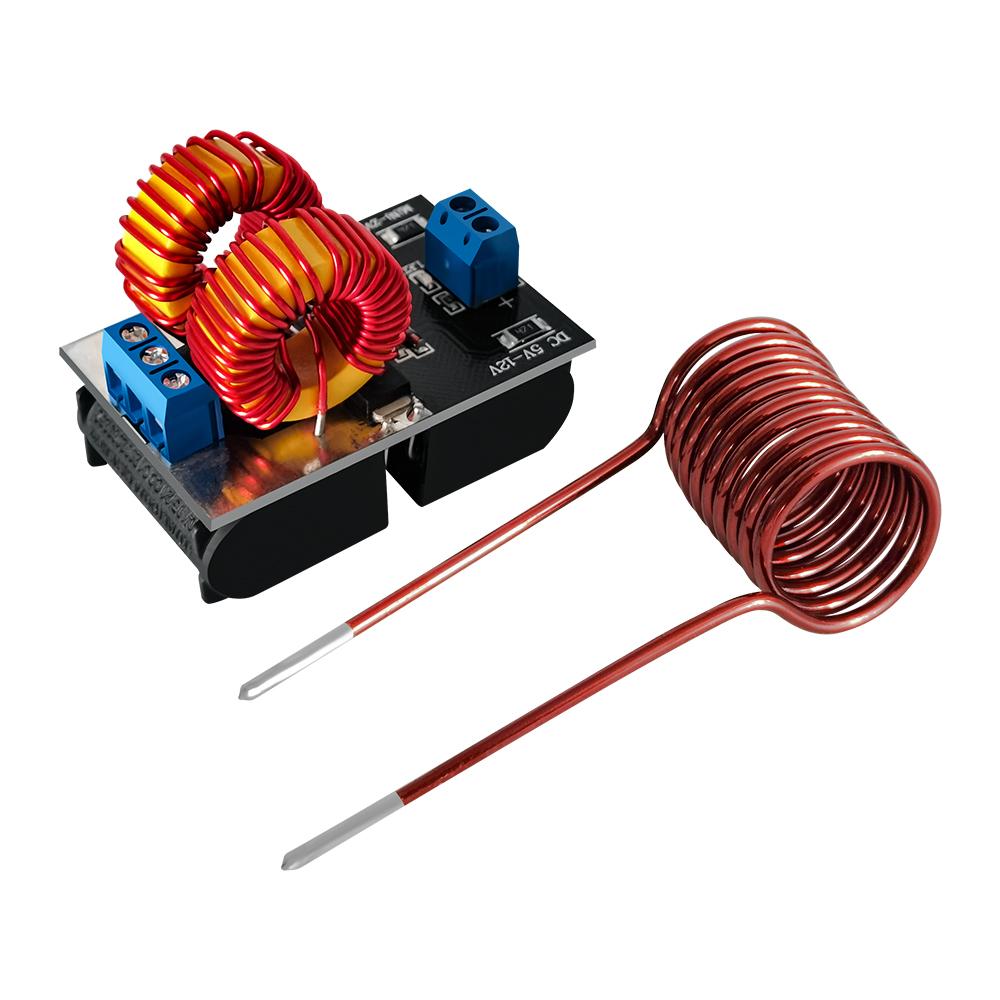

Acest produs este o placă finită mini ZVS fără robinet, încălzire prin inducție, excluzând ventilatorul de răcire. Puterea maxima este de 120W (încălzire prin inducție 12,0 V). Împingeți transformatorul 12.0V, primarul 10 spire, aproximativ 30W. Tensiunea de intrare DC5V-12.0V, acest interval de tensiune este tensiune de lucru, nu tensiunea fără sarcină a surselor de alimentare. (Tensiunea depășește 12.0V sau sub 5V, nu garantăm că poate funcționa normal.) Echipat cu indicator luminos LED albastru, dacă indicatorul luminos este slab, înseamnă că sursele de alimentare sunt insuficiente și trebuie să o înlocuiți cu o sursă de alimentare mai mare.
Caracteristici:
Aceasta este o placă finită mini ZVS neatinsă, încălzire prin inducție, driver Tesla și Jacob's Ladder, ventilatorul de răcire nu este inclus.
Puterea maxima este de 120W (încălzire prin inducție 12,0 V). Împingeți transformatorul 12.0V, primarul de 10 spire, aproximativ 30W.
Tensiunea de intrare DC5V-12.0V, acest interval de tensiune este tensiune de lucru, nu tensiunea fără sarcină a surselor de alimentare. (Tensiunea depășește 12,0 V sau sub 5 V, nu este garantat să funcționeze corect.)
Asigurați-vă că toate piesele componente sunt lipite corect, polii pozitivi și negativi ai cablului de alimentare nu sunt conectați invers, sarcina este conectată și apoi porniți; nu porniți la gol, ceea ce îl face să se spargă ușor.
Lățimea obiectului de încălzit trebuie să fie între 1/3~1/2 din diametrul interior al serpentinei de încălzire, iar lățimea nu trebuie să depășească 2/3.
Diametrul obiectului de încălzire trebuie controlat pe cât posibil cu 20 mm, dacă obiectul de încălzire este prea mare, va fi dificil să îl încălziți la roșu, din cauza puterii limitate.
Curentul este relativ mare în timpul încălzirii prin inducție, căldura bobinei este, de asemenea, relativ mare, de obicei funcționează timp de 5 minute pentru a opri până la răcire și vă rugăm să lipiți bobina de încălzire direct pe placa de circuit imprimat în timpul încălzirii prin inducție.

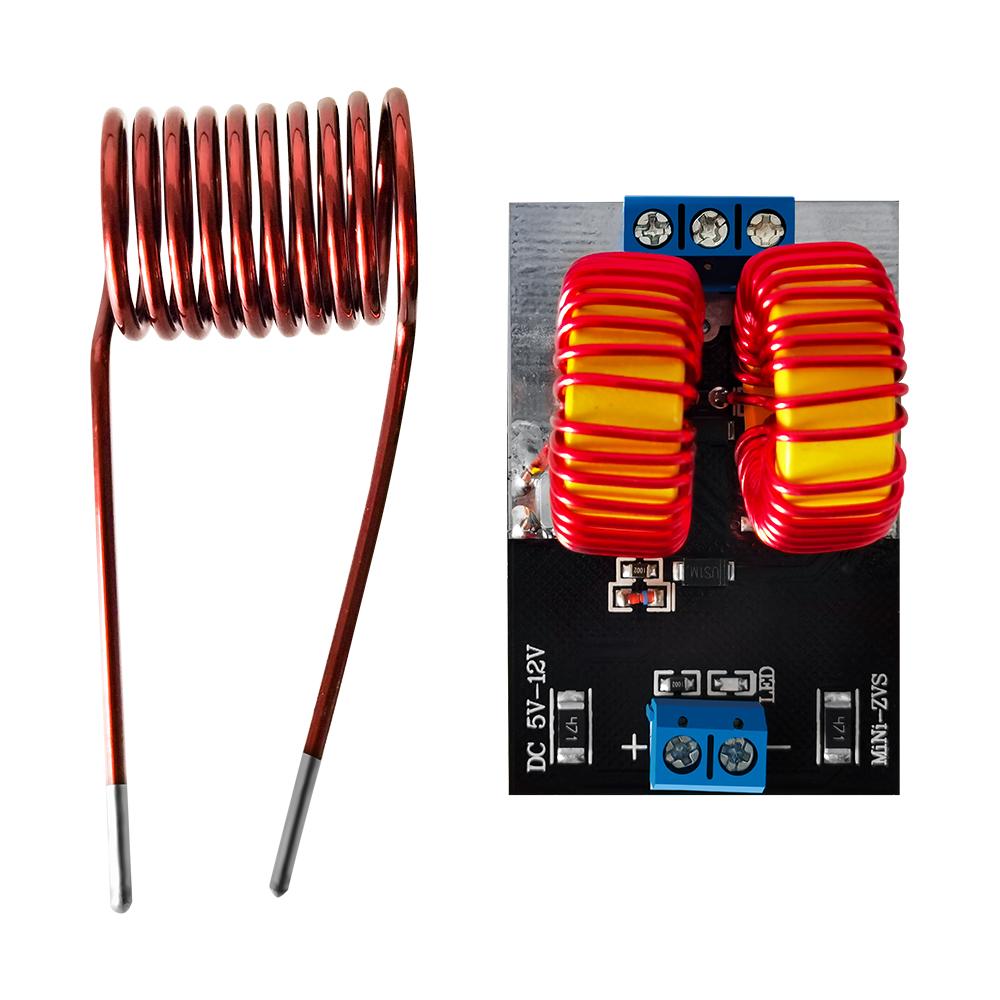

Echipat cu indicator luminos LED albastru, dacă indicatorul luminos este slab, înseamnă că sursele de alimentare sunt insuficiente și trebuie să o înlocuiți cu o sursă de alimentare mai mare.
Motivele posibile pentru care indicatorul luminos nu este aprins sunt:
1. linia nu este conectată corect și sursa de alimentare nu este alimentată.
2. pe placă există componente care sunt deteriorate.
Specificații:
Nume: Placă de încălzire prin inducție
Tensiune de intrare: DC5-12.0V
Putere maxima:150W(Încălzire inductivă 12,0 V)
Dimensiunea articolului: 55 * 38 * 1,6 mm / 2,17 * 1,50 * 0,06 inchi
Mărimea Pachetului: 80 * 80 * 30 mm / 3.15 * 3.15 * 1.18 in
Greutatea pachetului: 50 g / 1,76 uncie
Lista de impachetat:
1 * Modul
1 * bobina
