89C2051 Ceas electronic digital cu 4 biți Kit de bricolaj Suită electronică de producție

​AT89C2051 Ceas electronic digital cu 4 biți Kit de bricolaj Suită electronică de producție

Funcţie:

1. Corectarea secundelor (pentru Şcoala precisă)

2. Comutați la interfața de afișare independentă în fiecare minut

3. întreg punct de timp (Soneria orelor 8-20 poate fi dezactivată)

4. Două setări de alarmă (puteți dezactiva funcția de alarmă)

5. Dimensiunea PCB: 52 mm lungime * 42 mm latime

6. Tensiunea de alimentare: 3V-5V (recomandat: 5V ）

Caracteristici kit:

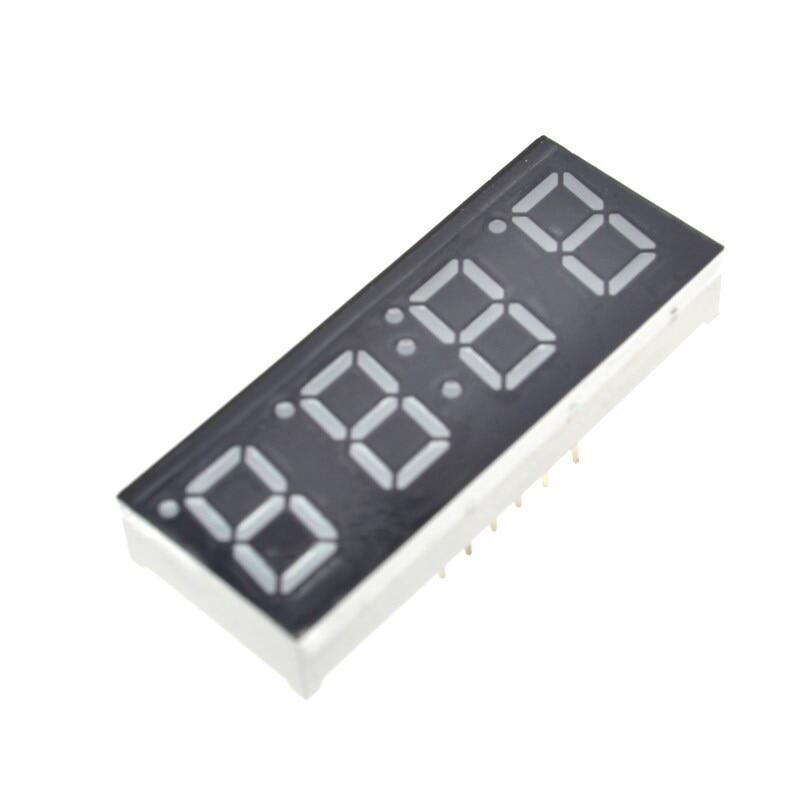

LA. Ceas digital roșu special de 0,56 inchi pentru afișare;

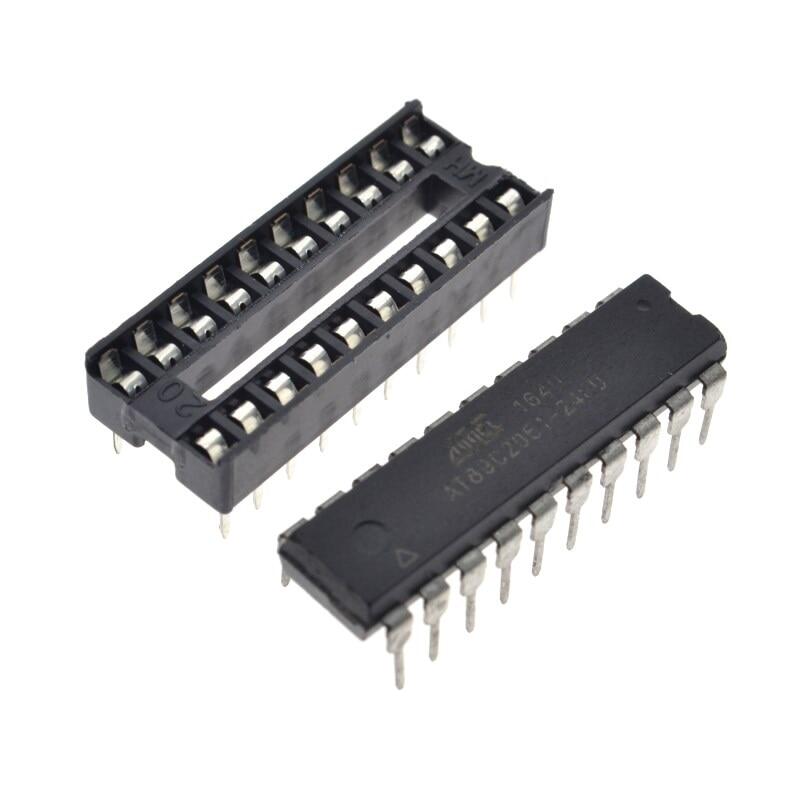

B. Import AT89C2051 pentru cip master;

C.1.2mm grosime PCB realizat din placă FR-4 de calitate militară;

D. timpul de călătorie precis, eroarea intervalului de eroare a timpului de călătorie -1 până la +1 secunde la fiecare 24 de ore.

setare, LED-ul clipește ultimul, ultimul cu S2 plus unu, între 0 și 9 cicluri, digital cu cât ceasul este mai rapid, apăsați S1 pentru a confirma setarea și a reveni la afișajul ceasului. A stabilit.

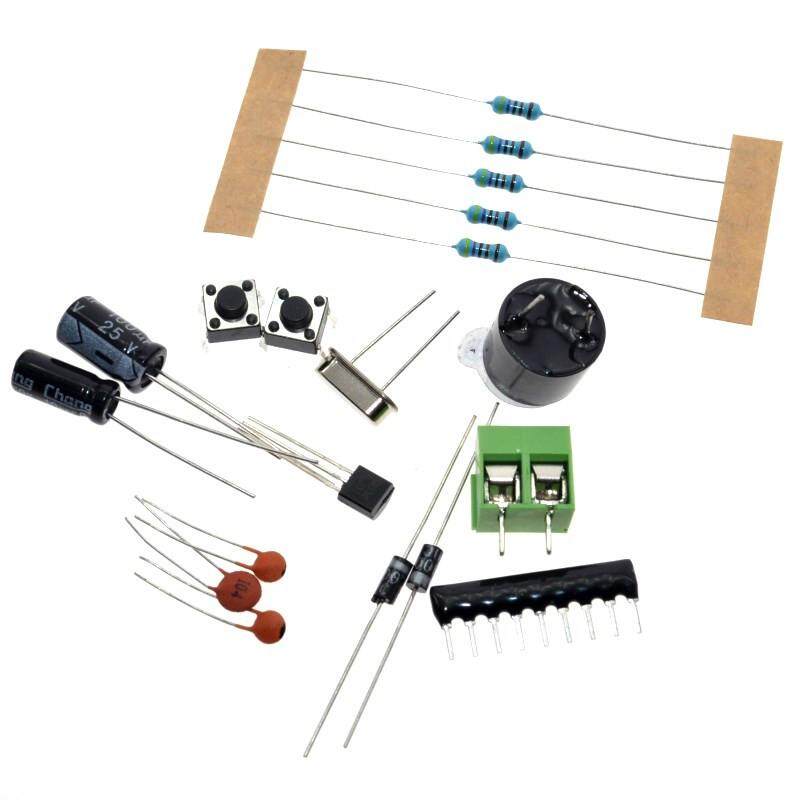

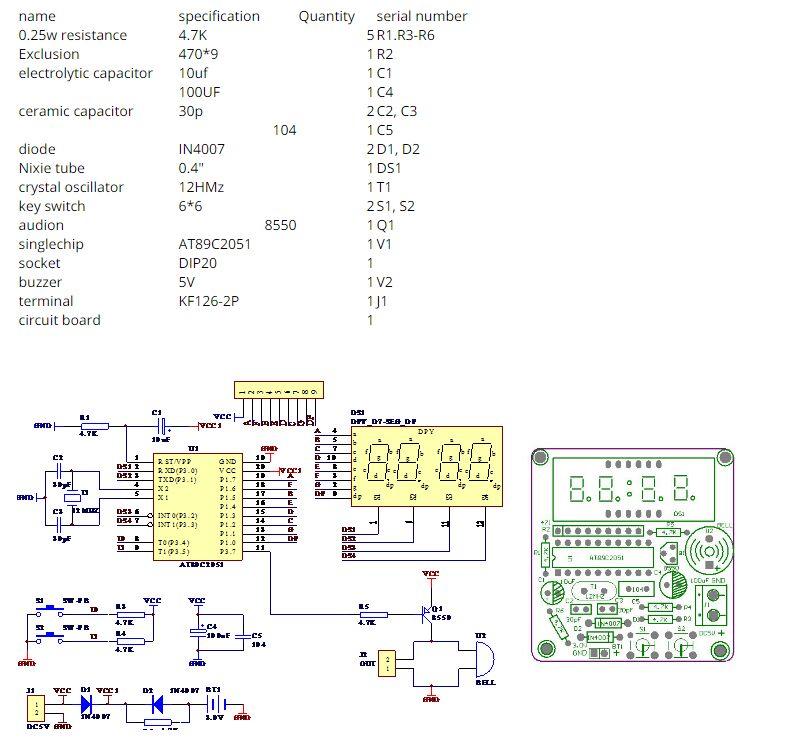

Listă:

nume specificație Cantitate număr de serie

0.25w rezistenta 4.7K 5 R1.R3-R6

Excludere 470*9 1 R2

condensator electrolitic 10uf 1 C1

condensator ceramic 30p 2 C2, C3

104 1 C5

diodă IN4007 2 D1, D2

Tub Nixie 0,4" 1 DS1

oscilator cu cristal 12HMz 1 T1

comutator cu cheie 6*6 2 S1, S2

audion 8550 1 Q1

singlechip AT89C2051 1 V1

priza DIP20 1

sonerie 5V 1 V2

borna KF126-2P 1 J1

placa de circuite 1

Notă: Acest kit trebuie lipit singur!

pachet inclus:

1 buc * AT89C2051 Ceas electronic digital pe 4 biți
