Acesta este un transceiver QRP SSBCW cu undă scurtă în modul complet. Transceiver QRP SSB HF simplu, distractiv și versatil cu funcții DSP și SDR încorporate. Etapă de transmisie SSB condusă de EER ClassE. Designul de dimensiuni ultra-mice îl face ușor de transportat și utilizat. Are un ecran 1602N, un microfon încorporat și un difuzor încorporat pentru a asigura performanțe superioare. Poate fi conectat la o cheie automată și poate fi decodificat prin CW. Acceptă o varietate de moduri de comunicare, inclusiv SSB, CW, AM și modularea în frecvență, precum și filtrarea DSP și funcții, cum ar fi AGC, NR și VOX, pentru a oferi o experiență de comunicare profesională. Rafinamentul tehnologic, portabilitatea, eficiența, personalizarea și ușurința în utilizare, potrivite pentru o varietate de pasionați de radio.
Caracteristici:
Tehnologie SDR și funcționare multimod: Acest transceiver încorporează radio definite de software de ultimă generație (DST) tehnologie, oferind moduri de operare versatile de USB, LSB, CW, AM și modulare în frecvență. Aceasta
Dispune de un filtru DSP cu lățimi de bandă selectabile și funcții DSP, cum ar fi AGC, NR, VOX și ATT, îmbunătățind calitatea semnalului și experiența utilizatorului.
Design compact și de înaltă eficiență: Acest transceiver este extrem de portabil, cu dimensiunile sale mici și carcasa ușoară din aluminiu. Utilizează o etapă SSB condusă de EER Elevel pentru un consum eficient de energie, oferind o ieșire PEP SSB de maximum 5W de la o sursă de alimentare de 12 V fără a fi nevoie de un radiator voluminos, făcându-l perfect pentru funcționarea pe șantier.
Firmware și personalizare OpenSource: Dispozitivul vine cu firmware opensource construit pentru IDE, permițând pasionaților și inginerilor să experimenteze, să adauge noi funcții și să partajeze contribuții prin GitHub. Susține un mediu de dezvoltare condus de comunitate care îmbunătățește capacitățile transceiver-ului și asigură îmbunătățirea continuă. VOX bazat pe software poate fi folosit ca un invaziv complet rapid (Operare QSK și semiQSK) sau pentru a ajuta la rularea în modul digital (fără interfață PTT) pentru comutarea RXTX, ieșire PTT externă cu întârziere de control TXPA.
Suport și extindere MultiBand: Transceiver-ul oferă pierderi de performanță de la 20 kHz la 99 MHz și acceptă reglaj continuu pe banda de frecvență de la 160 m la 10 m. Include un conector opțional FT8 și acceptă accesorii opționale, cum ar fi un cablu audio și cheie Morse, oferind flexibilitate pentru diferite scenarii de operare.
Ușor de utilizat și rentabil: Transceiver-ul este proiectat pentru simplitate, reducând elementele de instalare cu 50% în comparație cu circuitul QCX inițial și eliminând necesitatea unor înfășurări complexe ale transformatorului și proceduri de aliniere. Include un microfon și un difuzor încorporate, iar configurarea și funcționarea sa simplă îl fac accesibil atât pasionaților de radio amatori, cât și operatorilor experimentați.
Specificații:
Nume: Transceiver SDR
Material: metal
Ieșire de radiofrecvență: Putere maximă de ieșire PEP SSB de 5 W la 12 V ieșire în curent continuu
Benzi de frecventa: 160m10m
Suport pentru modul complet: usb, lsb, cw, am, modulație de frecvență
filtru DSP: 4000, 2500, 1700, 500, 200, 100, 50 Hz
Funcția DSP: Control automat al câștigului (AGC), Reducerea zgomotului (NR), declanșare vocală, declanșare vocală Xmit (VOX), atenuator RX atenuator (ATT), Poarta de zgomot TX, control driver TX, control volume, dBmSmeter.
Transmisie de suprimare a undelor purtătoare în bandă laterală inversă SSB: mai bine decât 45dBc, IMD3 (două tonuri) 33dBc, recepție: mai bine de 50dBc.
Suport multibanda: reglabil continuu in banda de frecventa de 160m10m (și pierderi de performanță de la 20 kHz la 99 MHz).
Firmware cu sursă deschisă, încorporat pentru IDE; permite experimentarea, poate adăuga noi funcții, poate partaja contribuții prin Github, complexitate software: 2000 de linii de cod.
Etapa emitor SSB bazată în întregime pe digital și software: Prin controlul fazei SI5351 PLL (prin modificarea minusculă a frecvenței I2C de peste 800 kbiți) și amplitudinea PA (prin PWM al PWM) pentru a eșantiona intrarea microfonului și pentru a reconstrui semnalul SSB. Circuitul de modelare a cheii PA).
Zgomot de podea MDS: 135 dBm la 28MHz (în 200 Hz BW)
Selectivitatea front-end: declinare abruptă de 45 dB decenii +2 kHz de la frecvența reglată
Blocarea intervalelor dinamice: 20kHz offset 123dB, 2kHz offset 78dB
Decodor CW, cheer StraightIambicAB
Mărimea Pachetului: 235 * 135 * 83 mm 9,25 * 5,31 * 3,27 inchi
Greutatea pachetului:
Fără cheia Morse:420 g 0,93 lb
Cu cheia Morse:503 g 1,11 lb
Lista de impachetat (fără cheia Morse):
1 * SDR transceiver
1 * Microfon de mână
SAU
Lista de impachetat (cu cheia Morse):
1 * SDR transceiver
1 * Microfon de mână

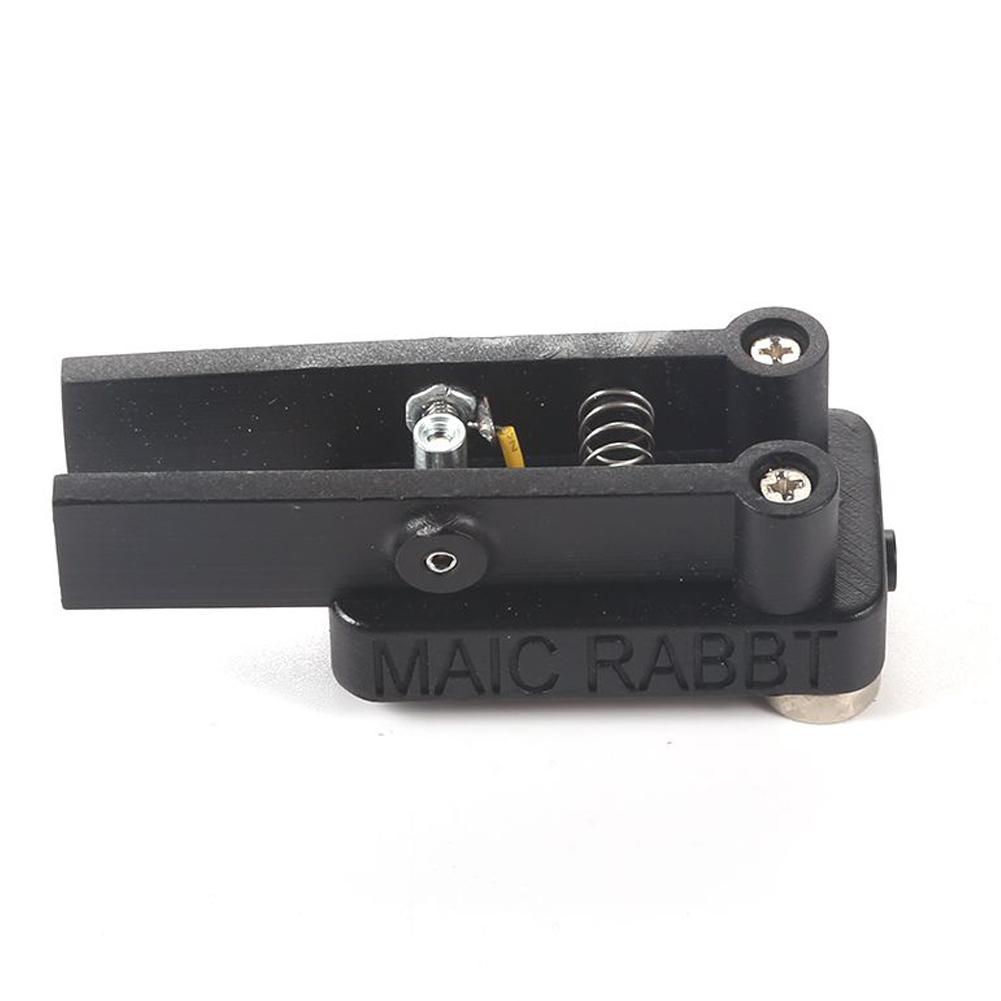

1 * cheie Morse
