Caracteristică:
1. Design de grad industrial, izolare completă a comunicațiilor, performanță stabilă și rată de până la 115,2 Kbps.
2. Modul de alimentare încorporat / izolat pentru a realiza izolarea electrică între porturi.
3. Suportă comunicarea multi-mașină, fiecare canal poate conecta până la 128 de noduri, iar distanța maximă este de 2500 de metri.
4. Tehnologia de control automat al fluxului de date, distinge și controlează automat direcția datelor.
5. Măsuri multiple, plus sau minus 15KV ESD , 600W TVS cu două canale izolare de comunicație 2,5KV.
6. Alimentarea are o gamă largă de 9-24VDC și are protecție anti-inversare.
Specificație:

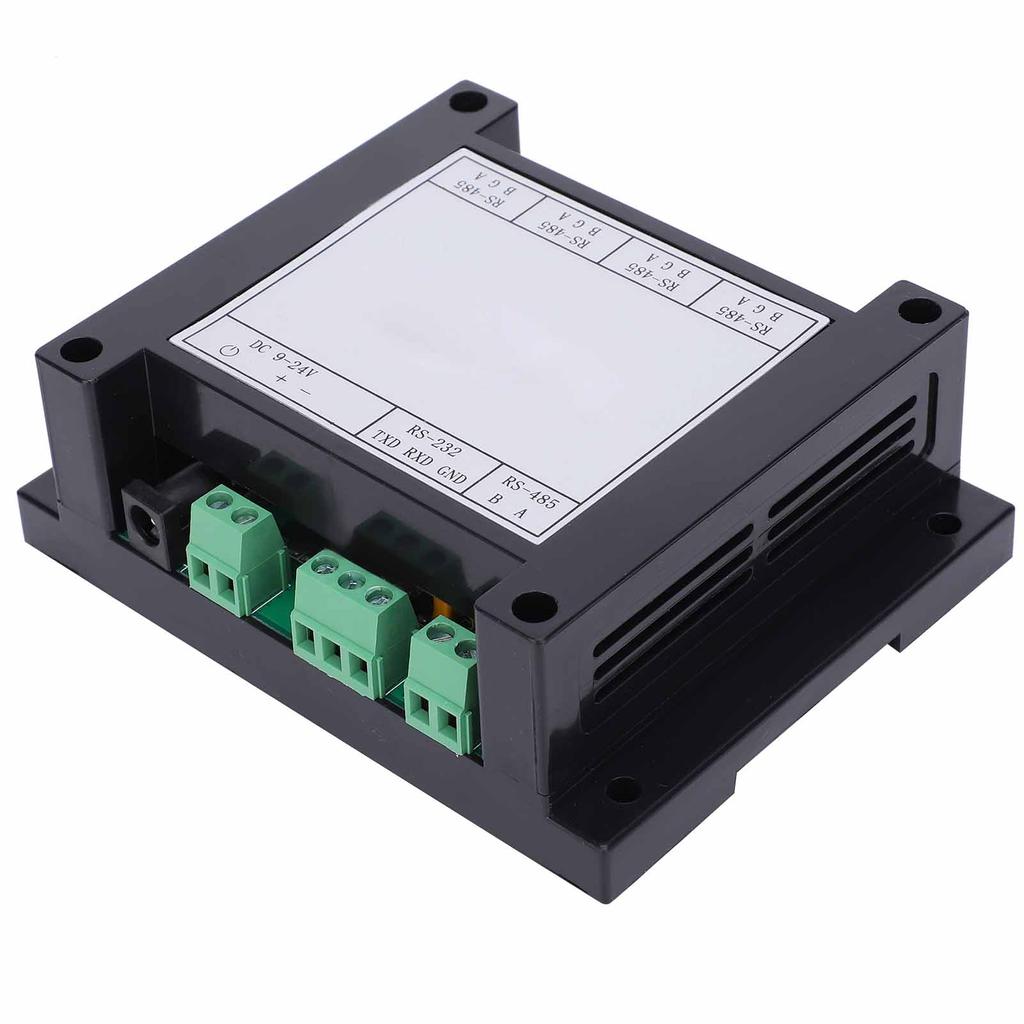

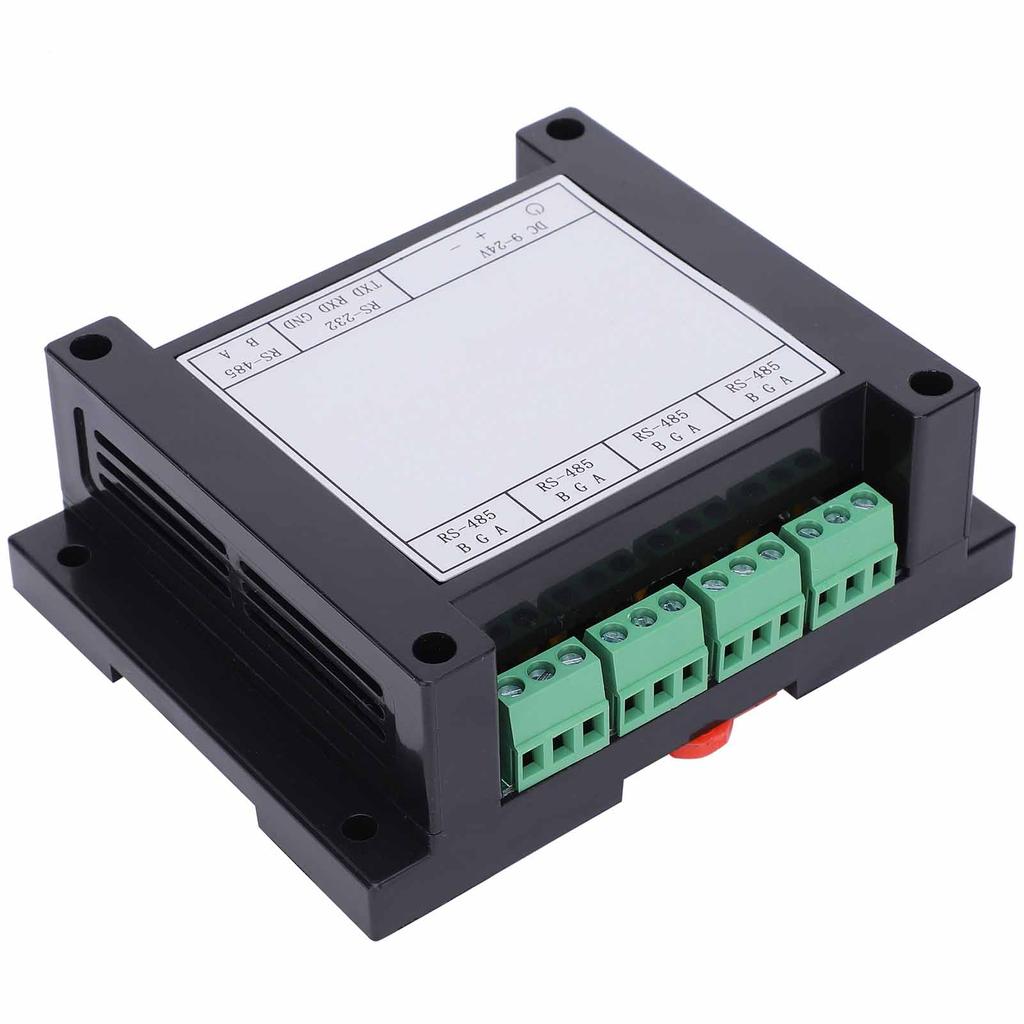

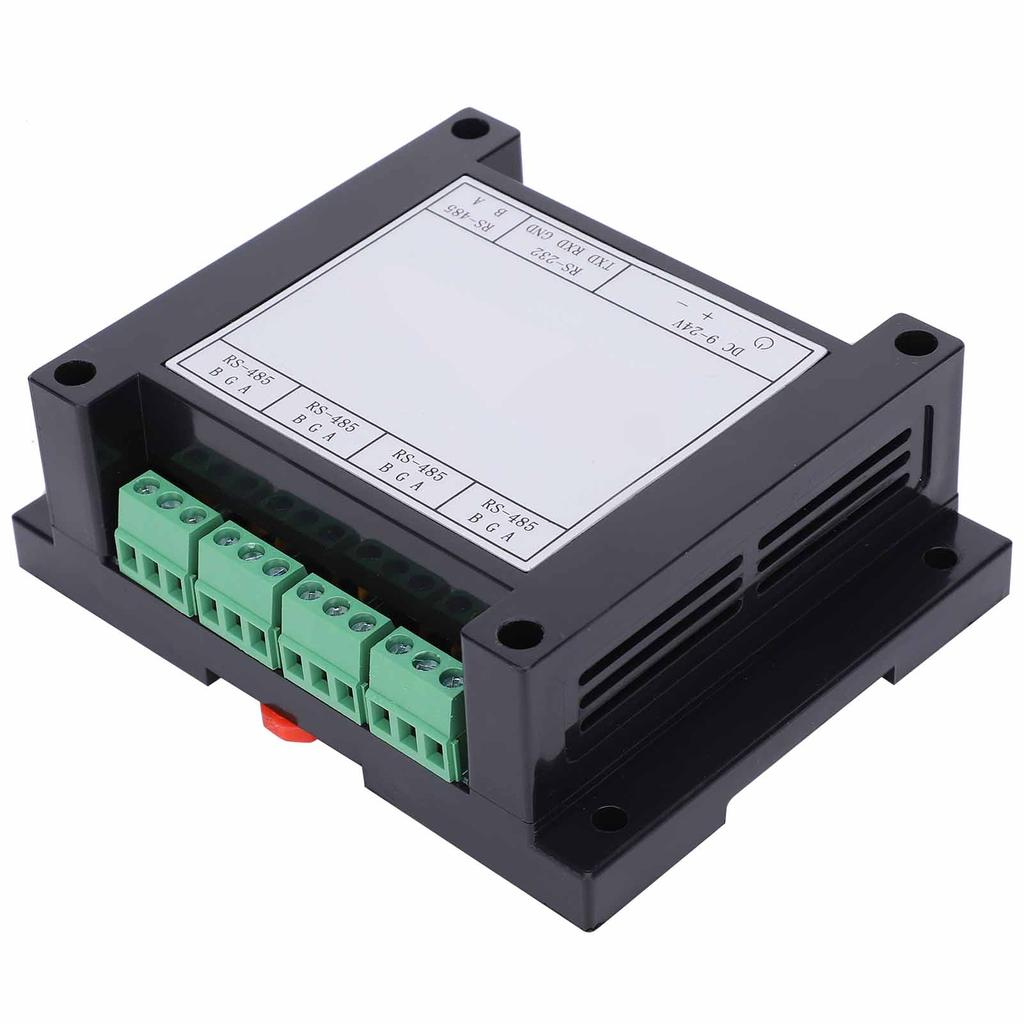

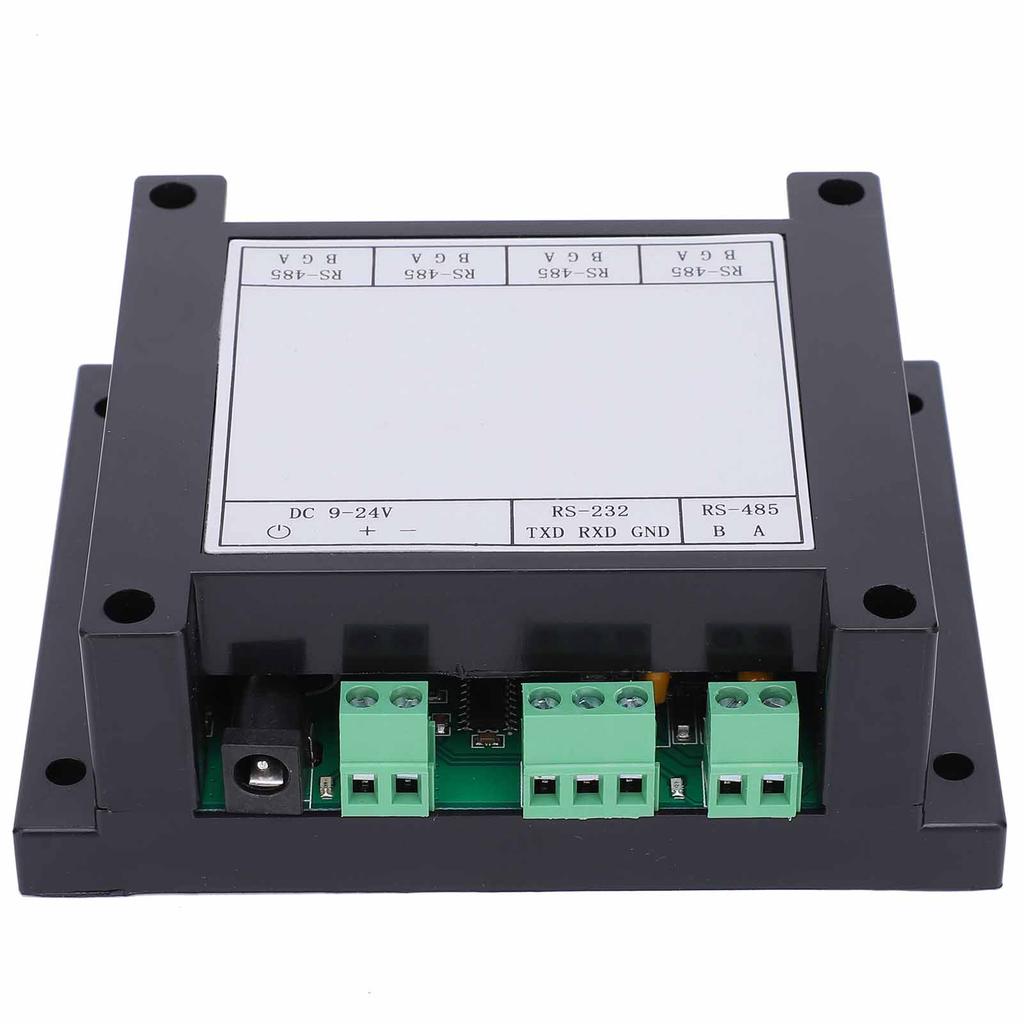

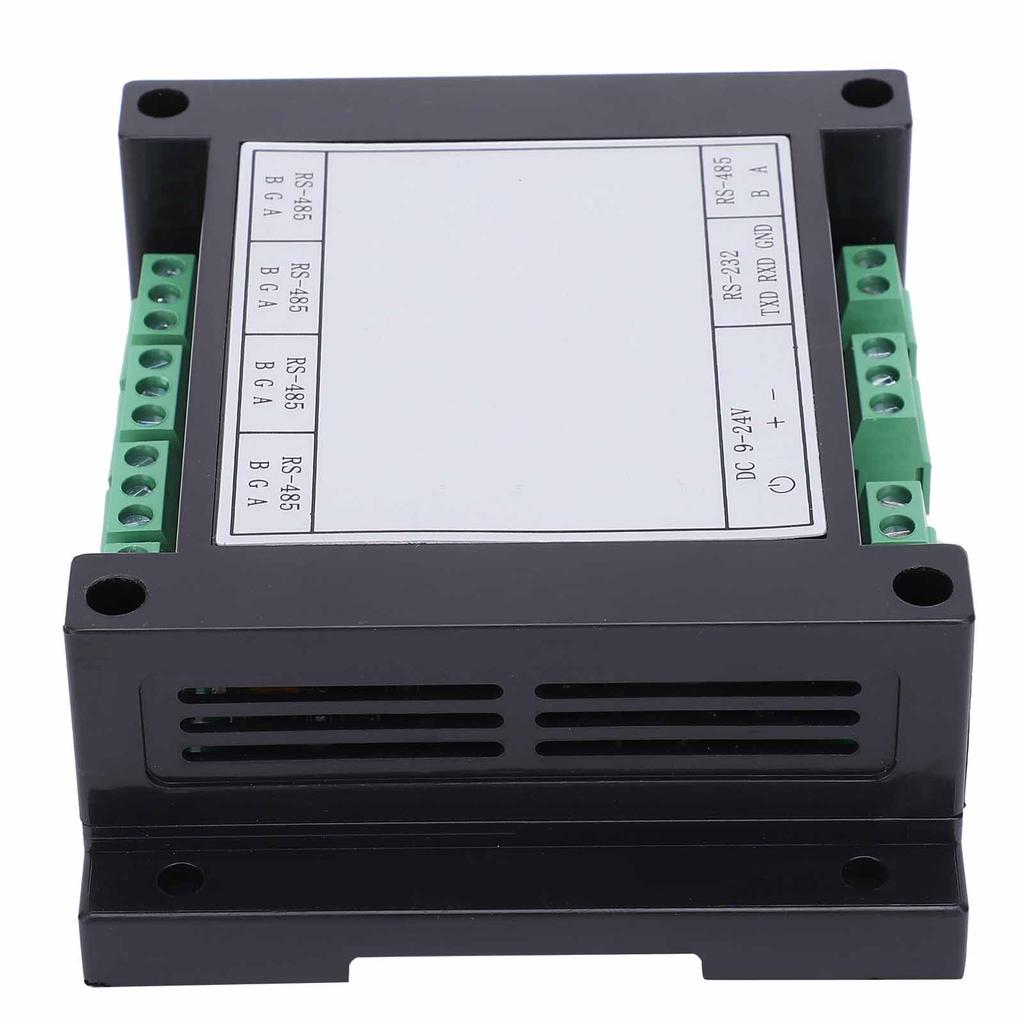

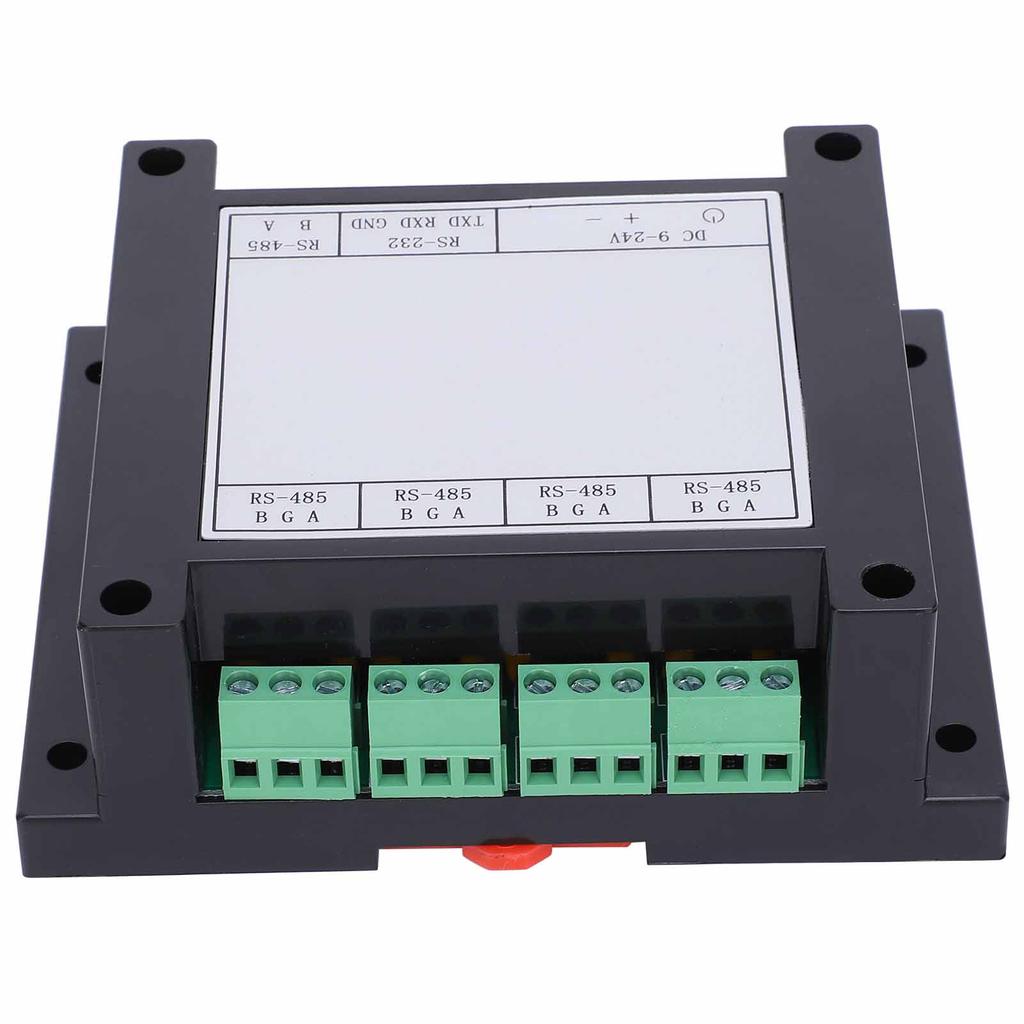

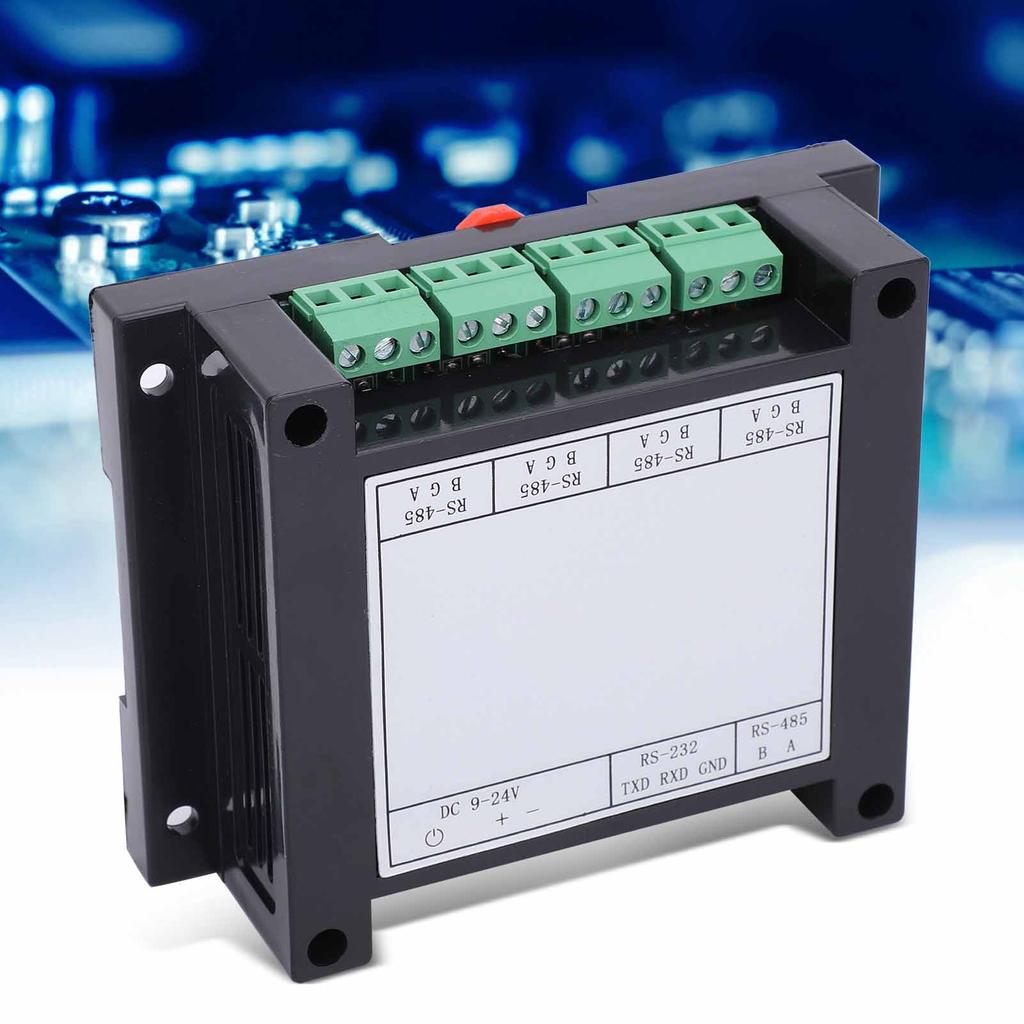

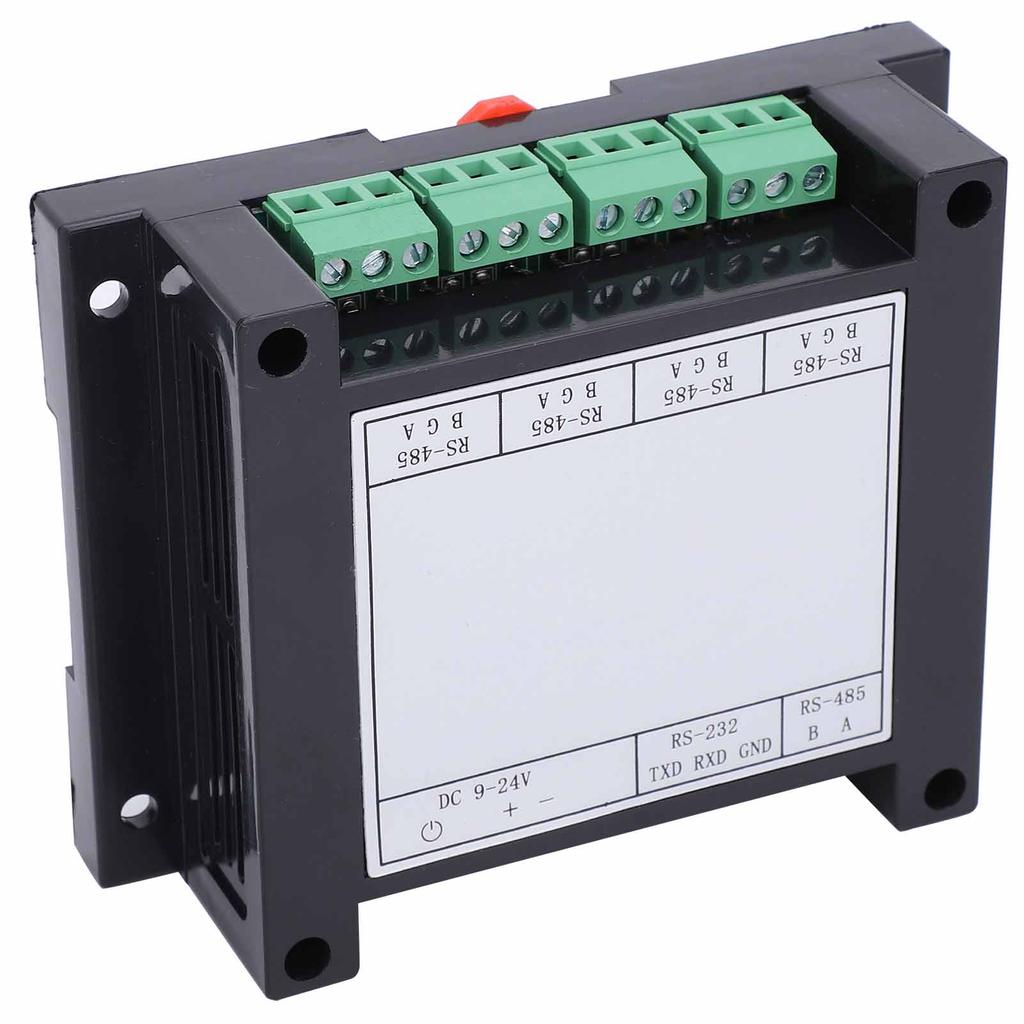

Tipul de articol: Repetitor
Compatibilitate: Compatibil cu standardele -232, -485TIA/EIA
Tensiune de lucru: : 9-24V
Putere nominală: 0.5-1.2W

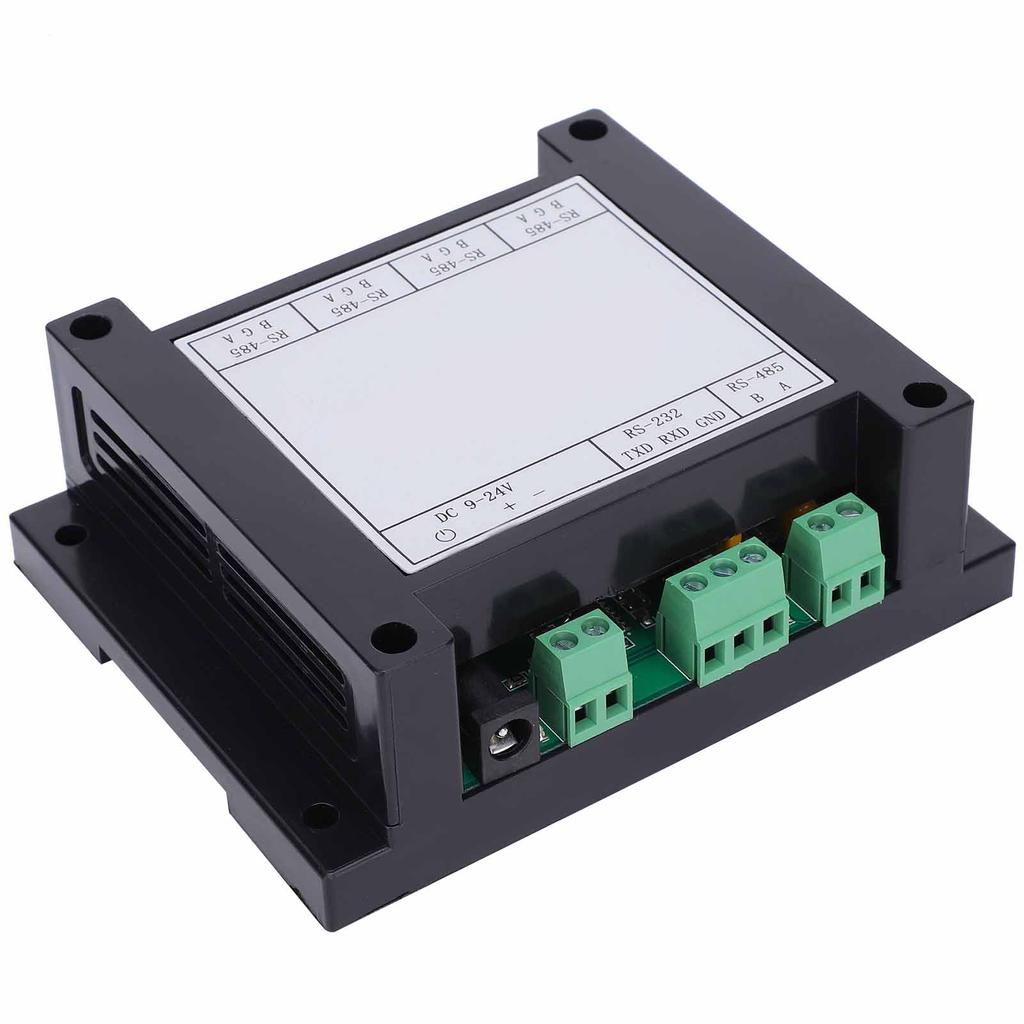

Interfață de intrare: 1 -232/1 -485
Interfață de ieșire: 4 -485
Capacitate de incarcare: 128 noduri per interfață
Distanța de comunicare: 2500 de metri de sârmă ecranată sau sârmă torsadată pereche pe interfață
Rata de comunicare: 300bps-115.2Kbps

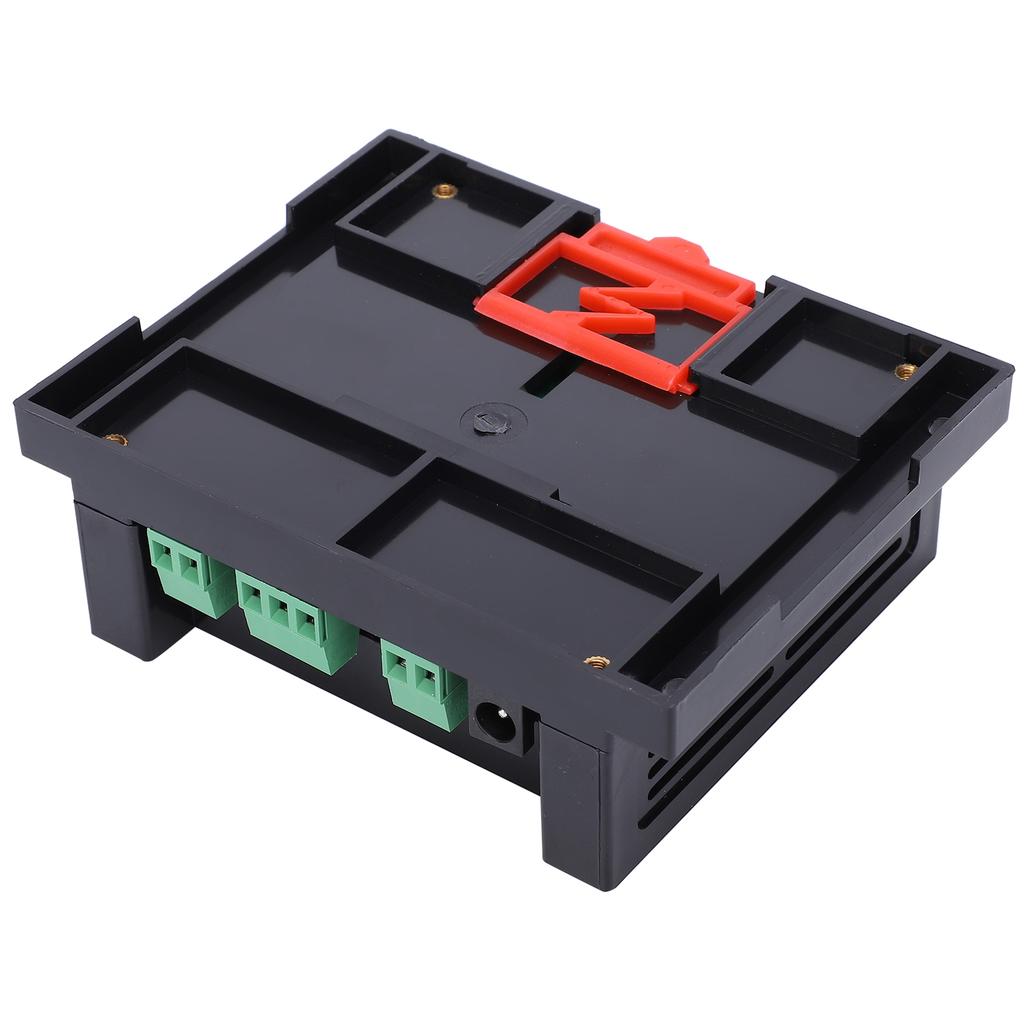

Instalare : Instalare șină de 35 mm, instalare cu 4 găuri pe placa din spate
Dimensiunea structurii: Aproximativ. 115 x 90 x 40mm / 4.5 x 3.5 x 1.6in
Mediu de lucru: -30℃ la 70℃ umiditate relativă >95%RH
Note de cablare:
1. Linia de comunicare 485 trebuie să utilizeze pereche răsucită ecranată, de preferință mai multe fire pentru rezervă, cea mai lungă nu este mai mare de 2500 de metri.
2. Cablajul trebuie să fie cât mai departe posibil de firele de înaltă tensiune, nu paralel cu liniile electrice și să nu fie grupate împreună.
3. Autobuzul 485 trebuie să fie o structură de autobuz mână în mână și să elimine cu hotărâre conexiunea stea și conexiunea de bifurcație.
4. Dacă există mai mult de 30 de controlere sau lungimea cablului este mai mare de 500 de metri, se recomandă utilizarea unui repetor 485.
5. Echipamentul alimentat cu curent alternativ și șasiul trebuie să fie împământate și bine împământate.
6. Conectați terenul GND al tuturor celor 485 de dispozitive cu fire ecranate.
Cerințe pentru selectarea cablului folosind magistrala -485 pentru comunicare:
Utilizați cablu cu perechi torsadate ecranate
Cupru, diametru sârmă 0,5 ~ 0,75 milimetru pătrat,
Impedanță 38 ~ 88Ω / km,
Rezistență capacitivă 30 ~ 50nF / km,
Cablu cu perechi torsadate ecranate, cu o distanță de torsadare de 20 mm (dacă distanța liniei nu este mai mare de 500 de metri, standardul liniei poate fi redus în mod corespunzător, dar trebuie să fie o pereche răsucită)
Teren comun:
1. Toate dispozitivele din același segment de rețea trebuie să aibă o masă unificată pentru a evita interferențele de mod comun.
2. Pentru alimentare centralizată, conectați direct polii negativi ai tuturor surselor de alimentare din același segment de rețea. (inclusiv sursele de alimentare autonome ale echipamentelor de comunicații) pentru a forma un teren comun.
În acest moment, masa este masa de putere.
3. Atunci când o singură casă furnizează energie în mod independent, conectați solul (fir negru) pinii tuturor dispozitivelor de bus de pe același segment de rețea împreună pentru a forma o masă comună.
Lista pachetelor:
1 x repetor
Notă:
Dispozitivul este adecvat pentru stabil pe termen lung sub valoarea recomandată; dispozitivul nu va fi deteriorat atunci când funcționează sub valoarea limită, dar poate provoca degradarea performanței; nu depășiți intervalul de valori limită în orice moment, altfel poate provoca deteriorarea dispozitivului!
