descrierea obiectului:
Acest actuator liniar miniatural este utilizat pentru mașini industriale, agricole, construcții, vehicule de măturat curat, nave, mărfuri și multe alte aplicații.
Poate fi înlocuit cu produse hidraulice, pneumatice, ideale pentru economisirea consumului de energie.
Material: Aliaj de aluminiu
Capacitate de incarcare: 900N/225Lbs
Viteză: 7mm / s

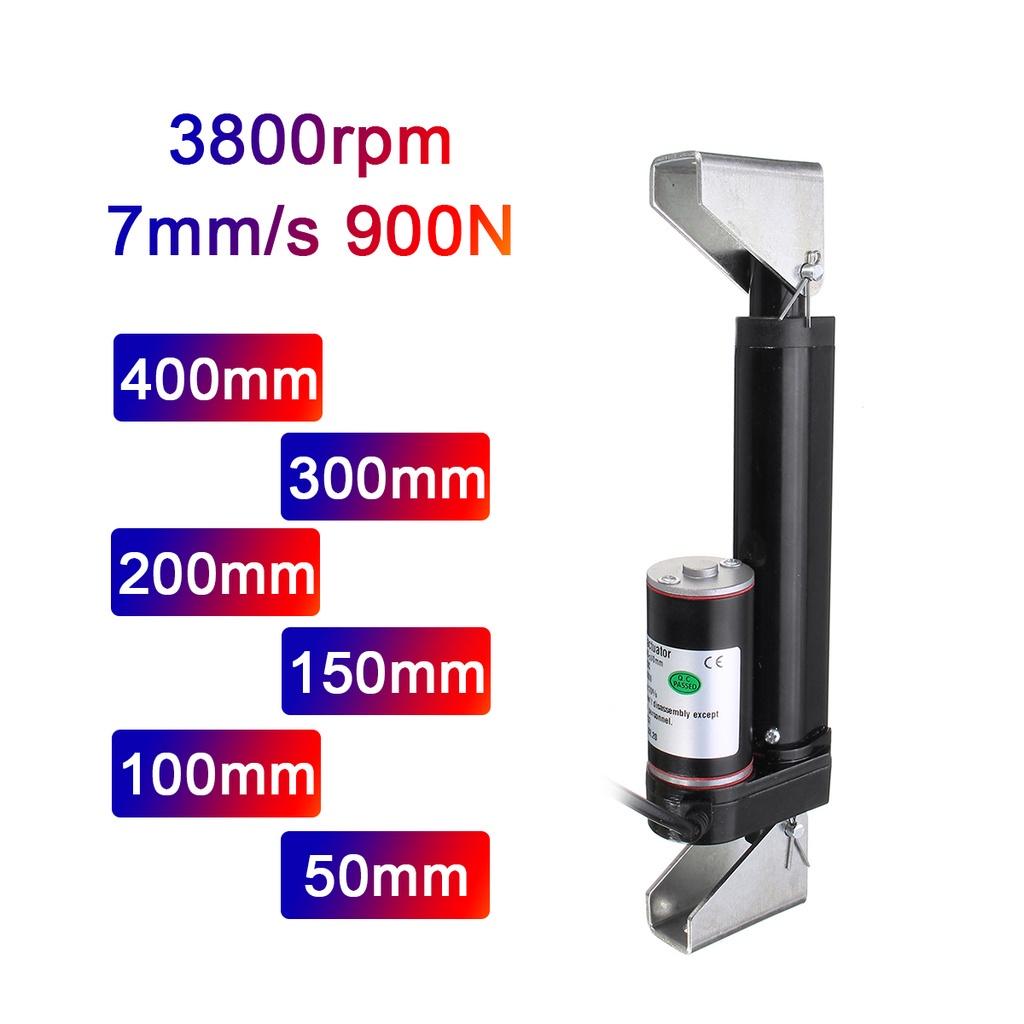

Viteza nominală: 3800 RPM
Tensiune de intrare: 12V DC

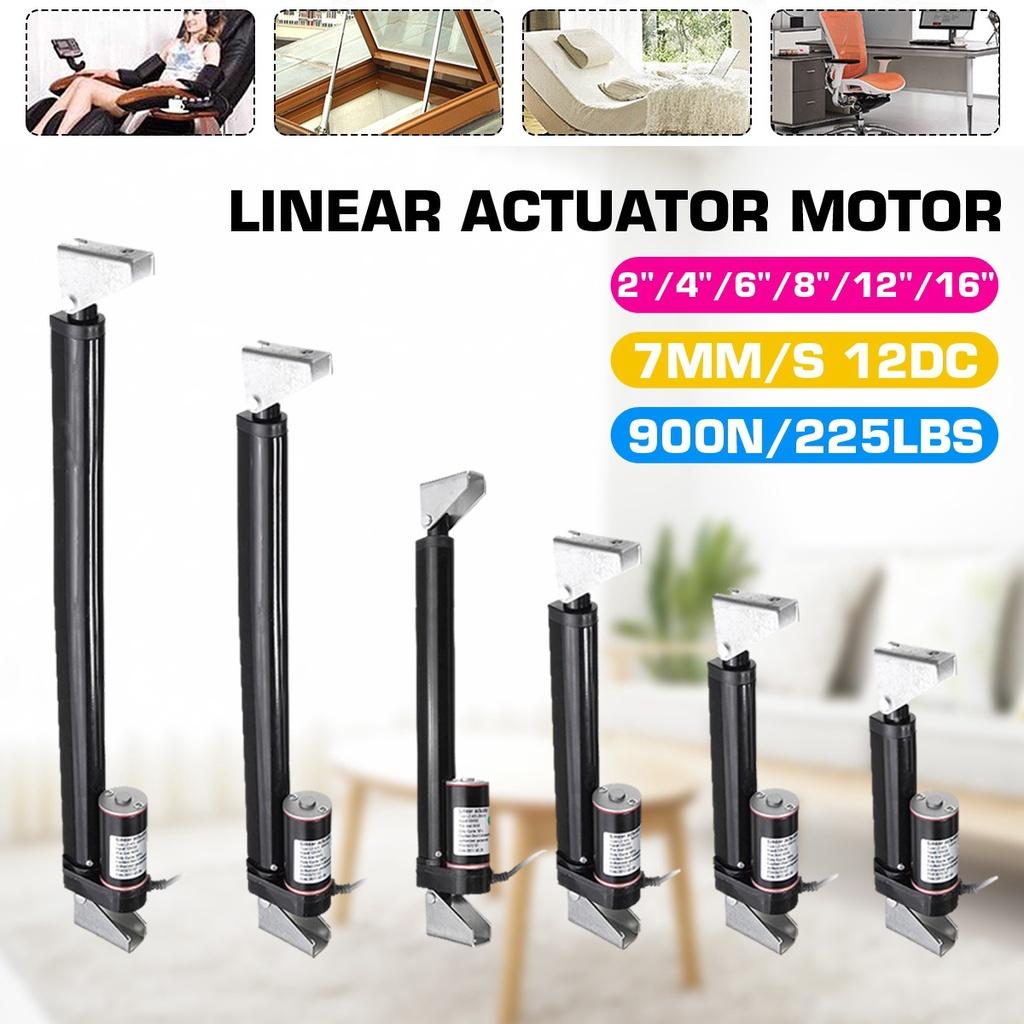

Lungimea cursei:
50 mm/2 inci
100 mm/4 inchi
150 mm/6 inchi
200 mm/8 inchi
300 mm/12 inchi
400 mm/16 inchi
Ciclu de funcționare: 10%
Parametri tehnici:
Putere nominală: 20W, maxim 30W.

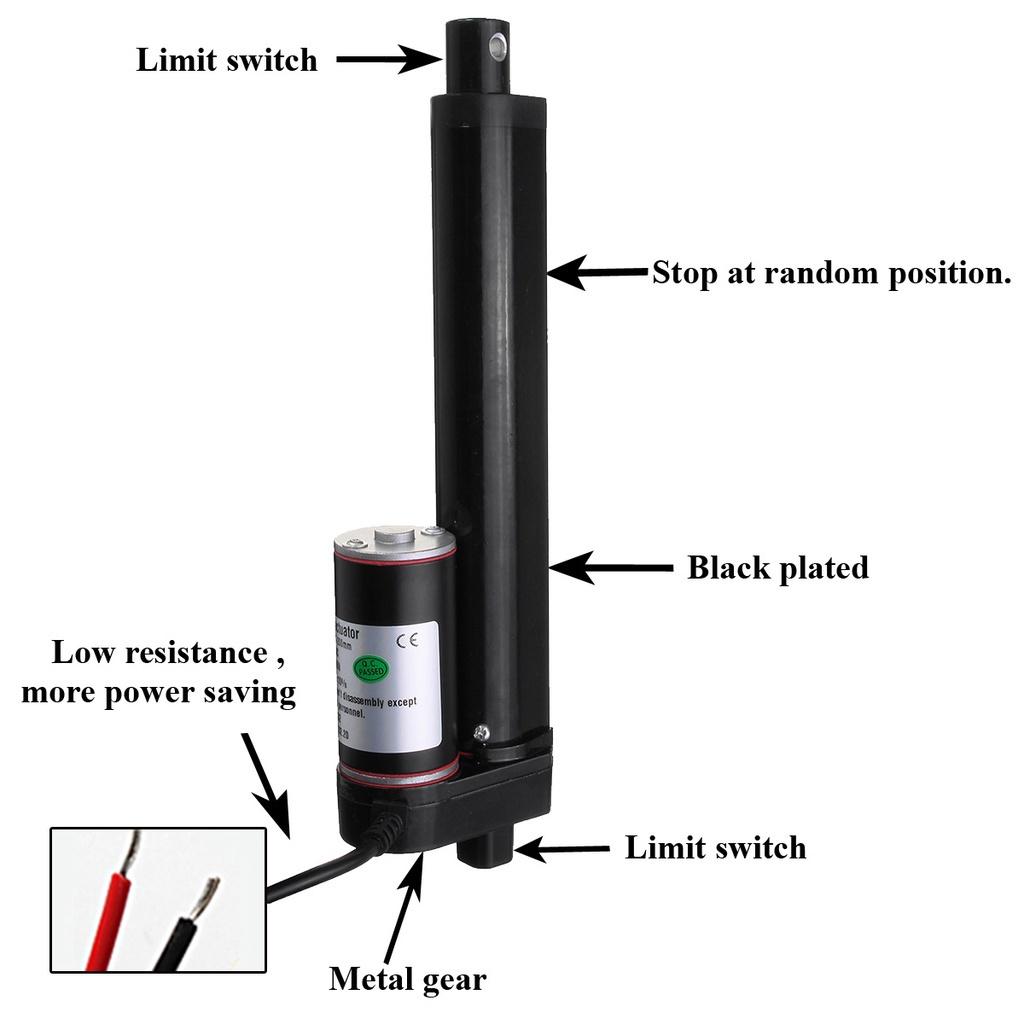

Bară de împingere Fiecare parte conține un întrerupător de limită de cursă. Când bara telescopică merge în sus sau în sus, va deconecta automat electricitatea.
Motorul nu va merge la ralanti. Opriți alimentarea, poate fi oprit în orice poziție, cu funcție de autoblocare.
Tija de împingere este antrenată de un motor de curent continuu cu un șurub. Tija telescopică poate fi retrasă numai fără rotire.
Motorul este pozitiv și negativ. De exemplu, dacă electrodul pozitiv este întins și electrodul negativ este micșorat, direcția telescopică a tijei poate fi schimbată prin schimbarea acesteia.
Temperatura mediului -20°C până la +75°C.
Clasa de protectie standard: IP54.
Design cu zgomot redus, nivel de zgomot mai mic de 42 dB.
Vă rugăm să nu dezasamblați mașina.
Caracteristicile produsului: conduce alte obiecte să împingă, să tragă, să se ridice, să cadă.
Aplicații ale produsului: Mese televizoare, paturi de masaj, paturi electrice, scaune medicale, echipamente electrice, micro-dispozitive, canapele electrice, rame pentru camere, camere și multe altele.

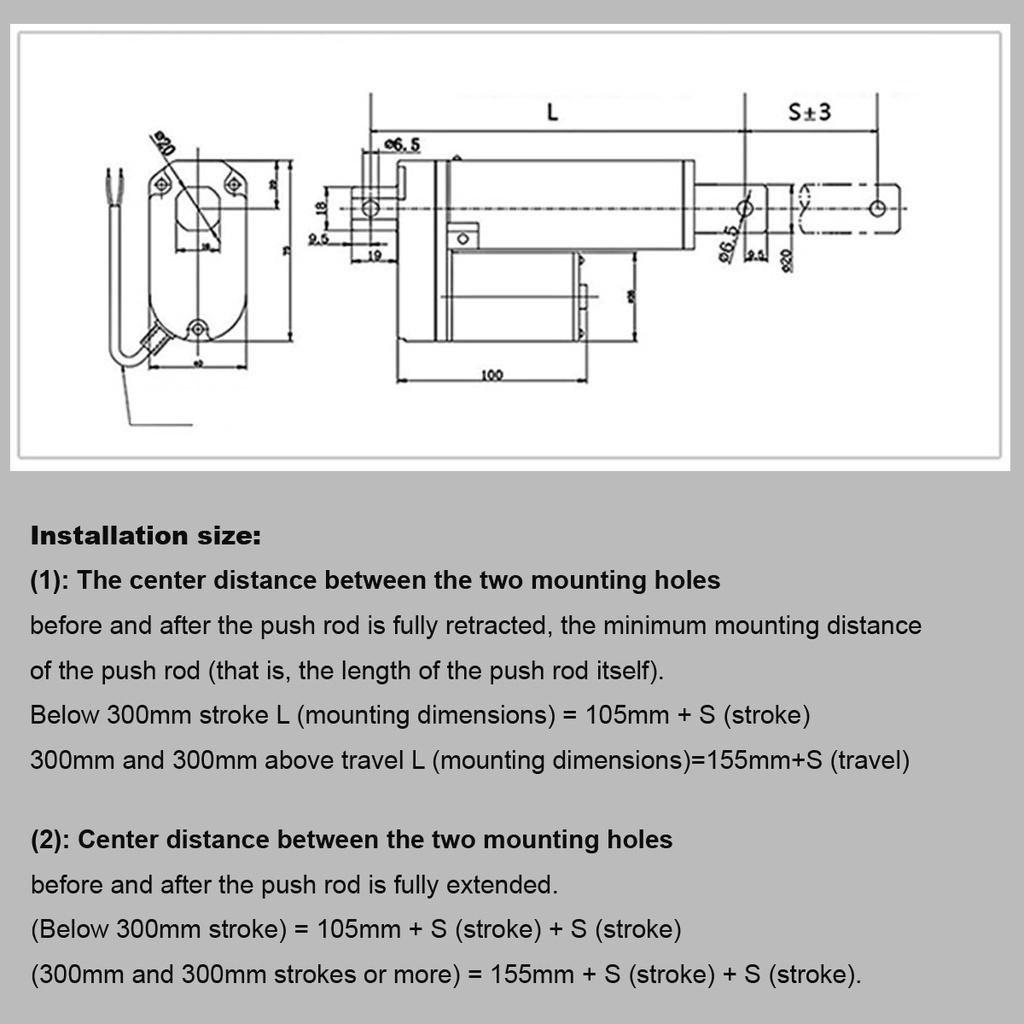

Dimensiunea instalației:
(1): Distanța centrală dintre cele două orificii de montare înainte și după retragerea completă a tijei de împingere, distanța de montare a tijei de împingere
(adică lungimea tijei de împingere în sine).
Cursa sub 300 mm L (dimensiuni de montaj) = 105 mm + S (accident vascular cerebral)
300 mm și 300 mm deasupra cursei L (dimensiuni de montaj)=155mm+S (accident vascular cerebral)
(2): Distanța centrală dintre cele două orificii de montare înainte și după extinderea completă a tijei de împingere.
(Cursa sub 300 mm) = 105 mm + S (accident vascular cerebral) + S (accident vascular cerebral)
(Curse de 300 mm și 300 mm sau mai mult) = 155 mm + S (accident vascular cerebral) + S (accident vascular cerebral).
Înștiințare:
Înainte de utilizare, recunoașteți mai întâi dacă tensiunea motorului este corectă. Dacă este un motor de curent continuu, atunci luați în considerare și faptul că curentul de alimentare este suficient.
Nu depozitați sau operați în medii cu temperaturi ridicate sau umed și nu puneți în gaz corosiv, care va reduce eficiența motorului.
Când este necesară lipirea la motorul sursei de alimentare pozitive și negative
terminale, temperatura fierului de lipit este de 340°C±40°C. În 3 secunde de la timpul de încălzire.
Nu deformați plasticul.
Când instalați motorul, acordați atenție dacă șuruburile sunt prea lungi și
Compania nu trebuie să apese excesiv șuruburile lungi pe piesele din interiorul motorului.
pachet inclus:
1 × Motor de acţionare liniar cu suport
