【Listă de expediere】

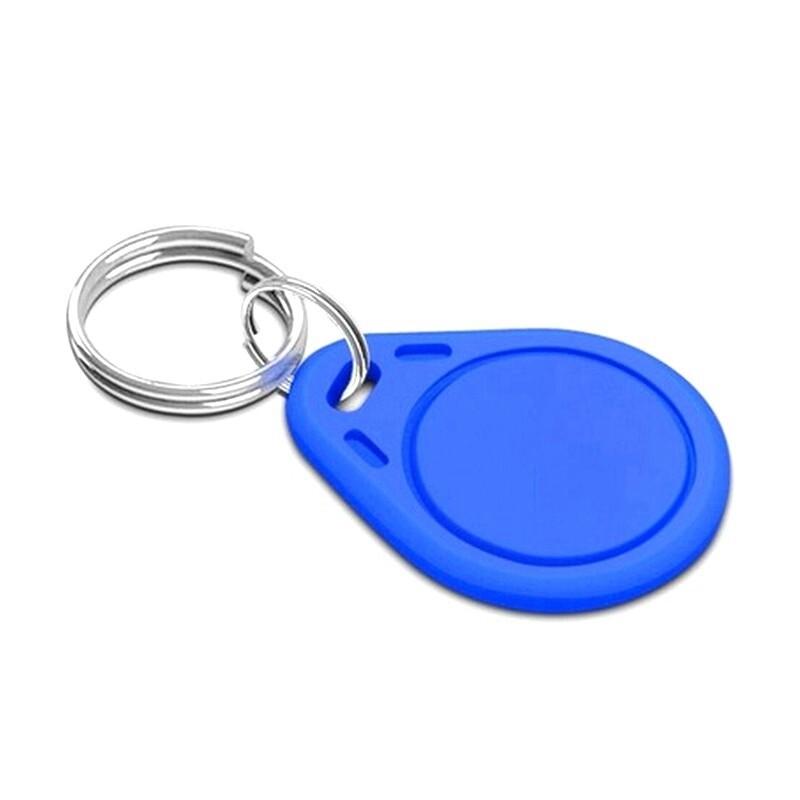

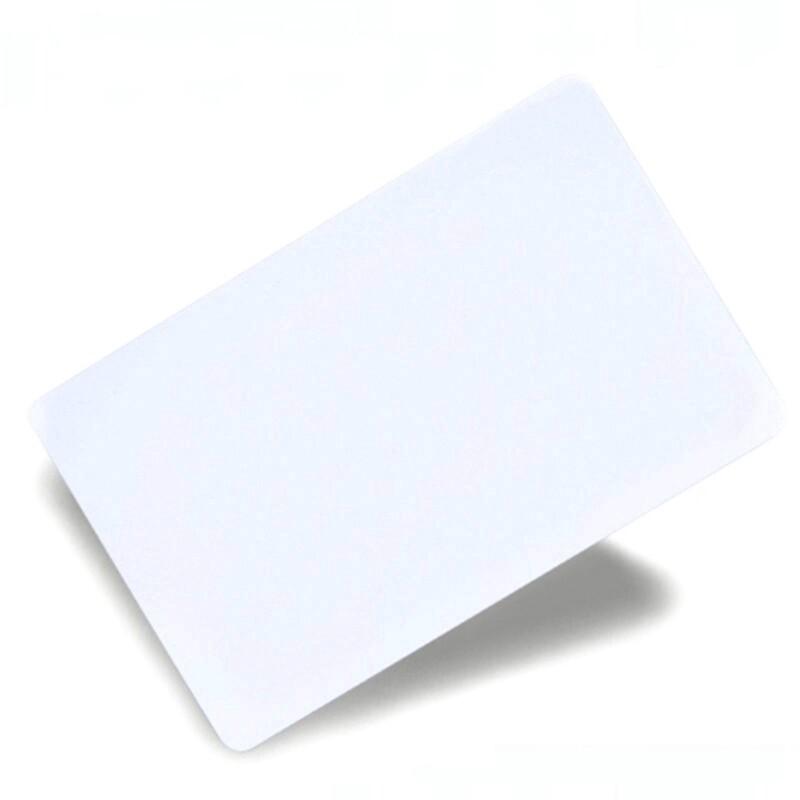

1. Un modul RC522 MINI 2. Un card standard S50 gol 3. Un card în formă de S50 (forma brelocului așa cum se arată) 4, rând galben drept, ace rânduri îndoite
[Introducere în parametrii electrici]
Curent de lucru: 13-26mA/DC 3.3V
Curent inactiv: 10-13mA / DC 3.3V
Curent de somn:
[Introducere în cip RC522]
MF RC522 este un cip de card de citire/scriere de înaltă integrare utilizat în comunicațiile fără contact de 13,56 MHz. Este un cip de citire de carduri fără contact, de joasă tensiune, cu costuri reduse, de dimensiuni mici, introdus de NXP pentru aplicații cu „trei mese”. Este o alegere bună pentru dezvoltarea contoarelor inteligente și a dispozitivelor portabile portabile. MF RC522 utilizează concepte avansate de modulare și demodulare și integrează pe deplin toate tipurile de metode și protocoale de comunicare pasivă fără contact la 13,56 MHz. Suporta semnale transponder compatibile 14443A. Partea digitală se ocupă de detectarea cadrelor și erorilor ISO14443A. În plus, acceptă algoritmul rapid de criptare CRYPTO1 și verifică seria de produse MIFARE. MFRC522 acceptă seria MIFARE de comunicații fără contact cu viteză mai mare, cu rate de date bidirecționale de până la 424 kbit/s. Fiind un nou membru al familiei de carduri de citire-scriere de 13,56 MHz de înaltă integrare, MF RC522 are multe asemănări cu MF RC500 și MF RC530, precum și multe caracteristici și diferențe.. Utilizează modul SPI pentru comunicarea cu gazda, ceea ce ajută la reducerea cablajului, la reducerea dimensiunii plăcii PCB și la reducerea costurilor.
[Introducere în modulul RFID]

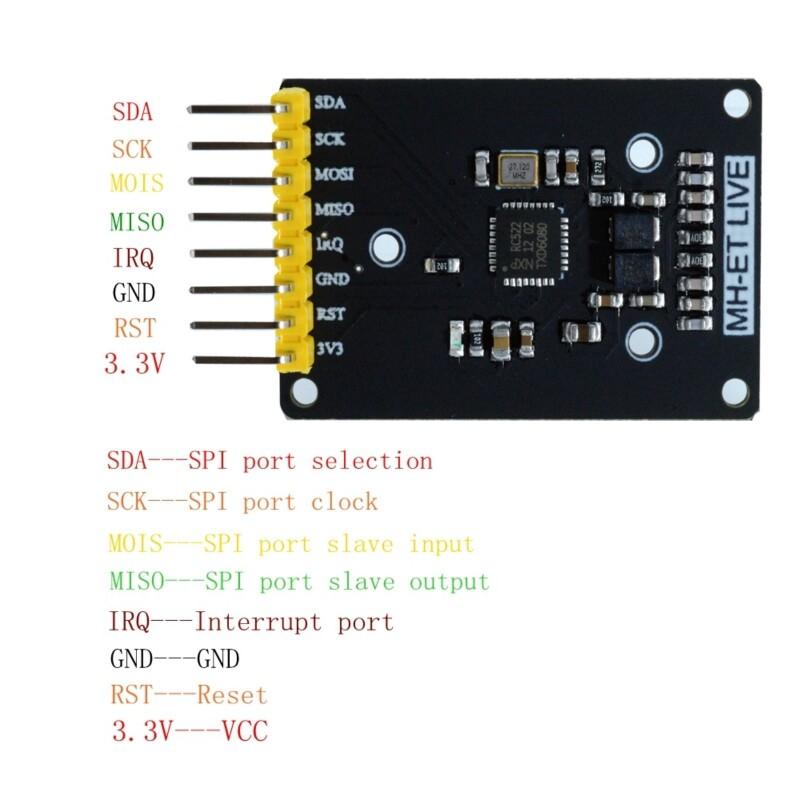

Modulul MF522-MINI utilizează cipul original RC522 pentru a proiecta circuitul cititorului de carduri. Modulul funcționează la frecvența de 13,56 MHz și este conform cu standardul ISO14443A. Poate suporta Mifare1 S50, Mifare1 S70, Mifare Light, Mifare UltraLight și Mifare Pro. Potrivit pentru utilizatorii de aplicații avansate, cum ar fi dezvoltarea dispozitivelor și dezvoltarea cititoarelor de carduri și utilizatorilor care trebuie să proiecteze/produce terminale pentru carduri RF. Acest modul poate fi încărcat direct în diferite matrițe de citire. Modulul adoptă o tensiune de 3,3 V și se poate conecta direct la orice placă CPU a utilizatorului prin mai multe linii simple ale interfeței SPI, care pot asigura funcționarea stabilă și fiabilă a modulului și distanță lungă de citire; modulul este ușor de utilizat, foarte fiabil și de dimensiuni reduse. Caracteristici precum ajutarea clienților să aplice cu ușurință și rapid carduri fără contact în sistem.
