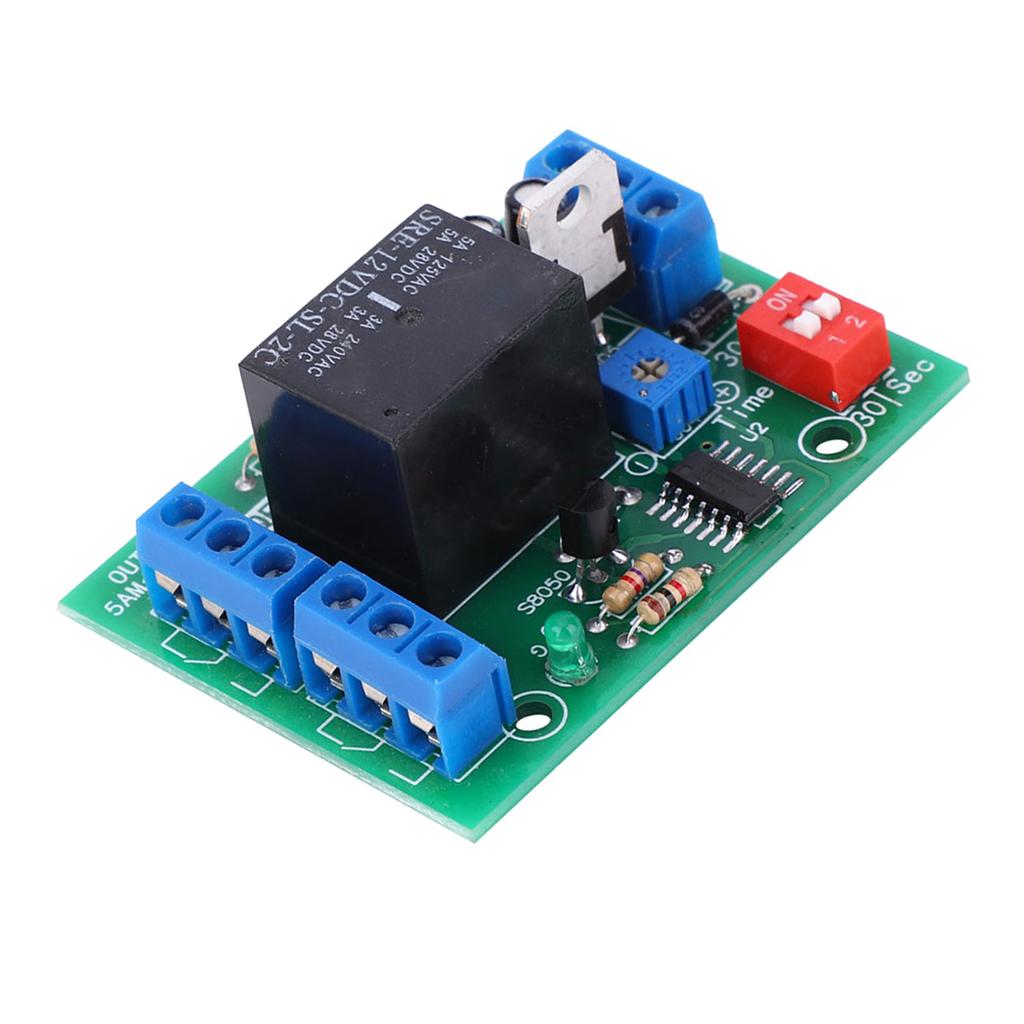

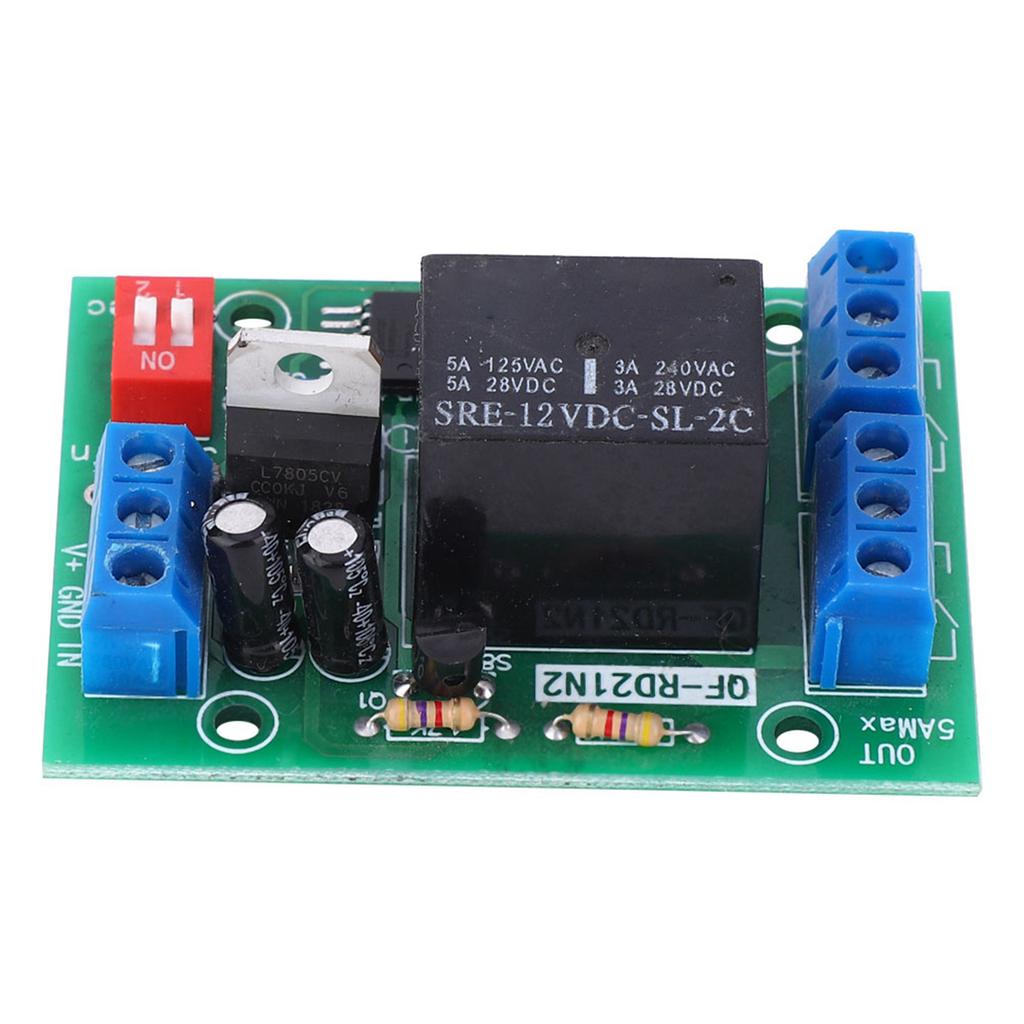

1016V Modul Releu Temporizator cu Întârziere la Oprire Comutator Temporizator Ieșire DPDT 2 Canale

Caracteristică: 1. Deconectare cu întârziere la oprire, există semnal ON, fără semnal întârziere OFF. 2. Contacte de ieșire duble. 3. Curentul maxim pe fiecare canal este de 5A. 4. Interval de timp reglabil 0300300 și unitate de timp secundminut. 5. Rotiți rezistorul reglabil pentru a seta timpul de întârziere. Specificație: Tipul de articol: Delay Off Releu Modul Voltaj: 12V DC (1016V) Consumul de energie: <1,0W Ieșire: Ieșire pasivă (contact uscat), două seturi de ieșire releu NO + NC. Nu depășiți 5A în fiecare grup. Viaţă: 100.000 de acțiuni Intrare: Semnal de tensiune, semnal valid peste 1,5V, curent necesar de cel puțin 0,1mA Terminal V+: Alimentare + GND: Alimentare, de asemenea referința GND pentru tensiunea semnalului ÎN: Intrare tensiune semnal, nivel scăzut sub 1V, nivel înalt peste 1,5V și incertitudine în mijloc. Rezistă până la 30V NUMARUL 1: Contact releu NO 1 NC1: Contact releu NC 1 COM1: Contact releu terminal comun 1 NO2: Contact Releu NO 2 NC2: Contact NC releu 2 COM2: Contact releu terminal comun 2 Setare interval de timp: Când comutatorul selector este setat pe poziția 30, înseamnă că 030 este reglabil Când comutatorul selector este setat pe poziția 300, înseamnă că 0300 este reglabil Ajustare valoare timp: Rotiți rezistorul reglabil în sens invers acelor de ceasornic pentru a reduce timpul și sensul acelor de ceasornic pentru a crește timpul Setare unitate de timp : Când comutatorul selector este setat pe poziția Sec, unitatea este: al doilea Când comutatorul selector este setat pe poziția Min, unitatea este: minut Exemplu: Necesită o întârziere de 50 de minute: 1. Setează intervalul de timp la poziția 300 2. Setează unitatea de timp pe poziția Min 3. Reglați rezistorul reglabil în poziția 50. Cerere: Utilizați cu comutatorul limită și comutatorul de inducție pentru a realiza: 1. Închide automat ușa după expirarea timpului 2. Monitorizarea întreruperilor de producție pe linia de asamblare 3. Monitorizarea întreruperii fluxului de apă. Lista pachetelor: 1 x Modul releu de întârziereDeconectare cu întârziere la oprire, semnal prezent ON, semnal absent întârziere OFF. Contacte de ieșire duble. Curentul maxim pe fiecare canal este de 5A. Interval de timp reglabil 0300300 și unitate de timp secundminut. Rotiți rezistorul reglabil pentru a seta timpul de întârziere.
