Caracteristică:

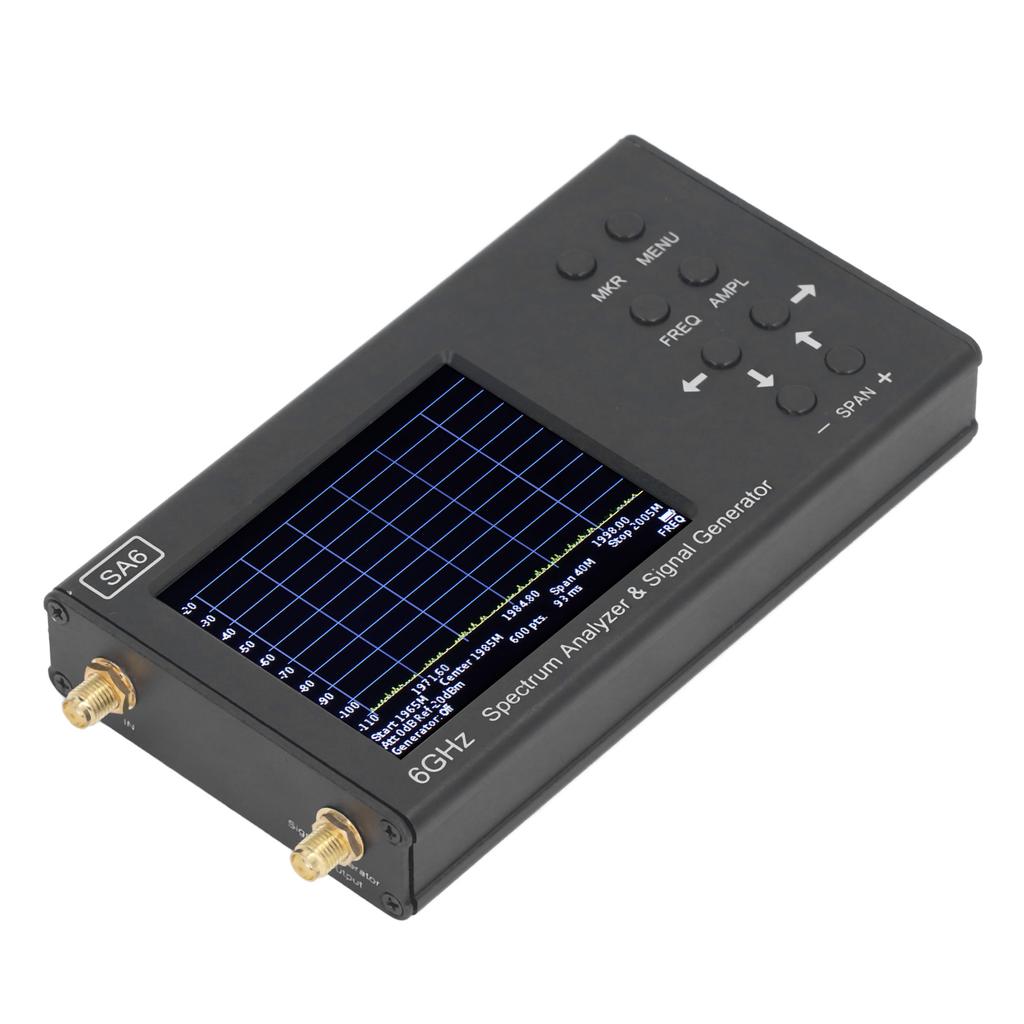

1. DISPOZITIV 2 ÎN 1: Analizorul de spectru SA6 este dotat cu un generator de semnal încorporat. Când nu este utilizat ca analizor de spectru, poate fi folosit ca generator de semnal.
2. GAMĂ LARGĂ DE FRECVENȚE: Interval de afișare a spectrului de frecvență: 35MHz - 6200MHz. Plasarea unei antene externe pe o stație de bază pentru analiza rapidă a mediului RF. Verificarea funcționării corecte, repararea și reglarea repetitoarelor, generatoarelor, filtrelor etc.. Măsurarea SWR folosind un cuplor direcțional extern.
3. ANALIZOR VERSATIL: Analizorul de spectru identifică componentele de amplitudine și frecvență ale procesului analizat. Poate gestiona semnale de la toate tehnologiile utilizate în mod obișnuit, Wi-Fi, 2G, 3G, 4G, LTE, CDMA, DCS, GSM, GPRS, GLONASS etc.
4. FUNCȚIA GENERATORULUI DE URMĂRIRE: O altă caracteristică importantă este funcția suplimentară a generatorului de urmărire, care permite măsurători ale dispozitivelor pasive sau active, cum ar fi filtrele sau amplificatoarele.. Software-ul permite măsurători SWR și măsurători ale modulului de pierdere de retur. Acest lucru necesită un cuplor direcțional extern și un set de măsuri de calibrare.

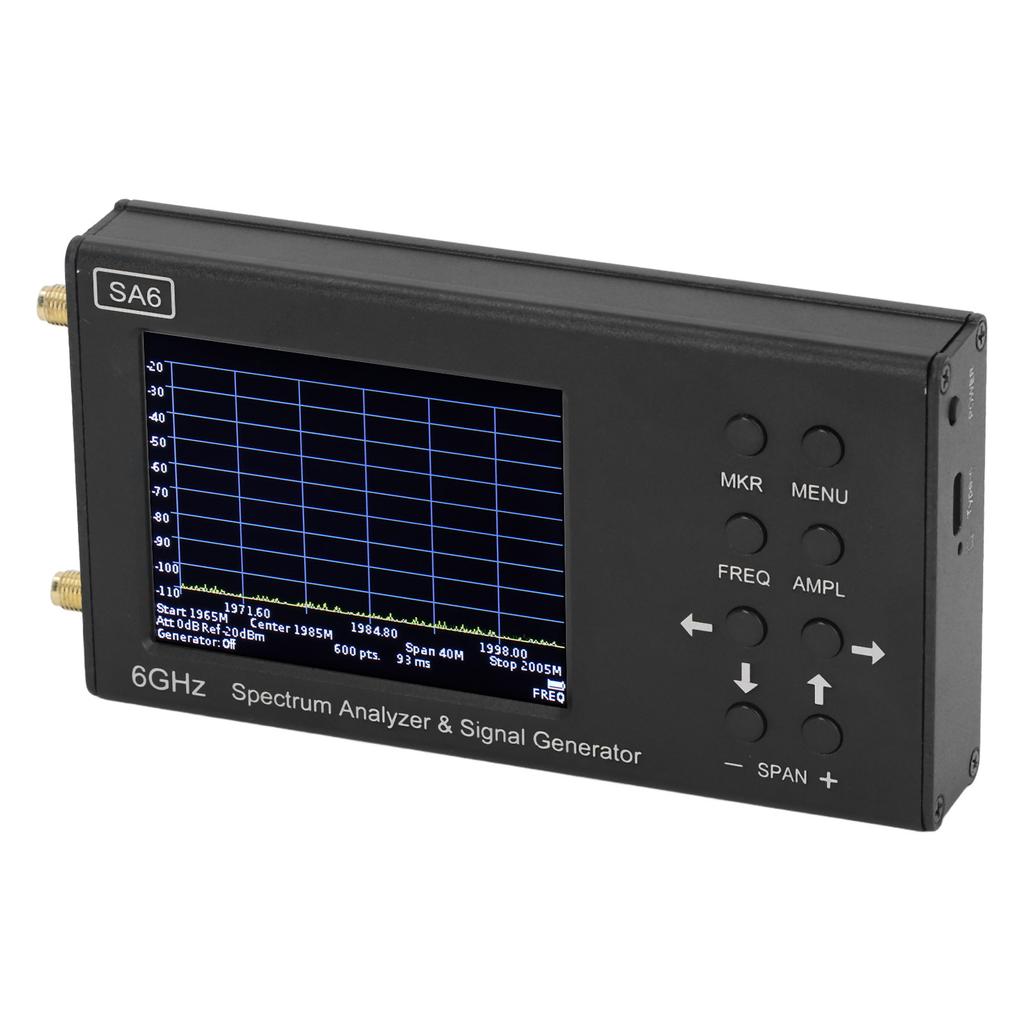

5. ECRAN TACTIL DE 3,2 INCH: Ecranul color de 3,2 inci oferă vizualizare în timp real a datelor de testare. Este foarte receptiv și l-am echipat cu un stylus.
6. CONTROL SOFTWARE PC: Analizorul de spectru SA6 poate fi conectat la un PC prin USB pentru a transfera date către PC. Cu ajutorul software-ului de control pentru PC, puteți analiza datele mai convenabil și puteți face ajustări suplimentare.
Specificație:
Tipul de articol: Generator de semnal pentru analizor de spectru
Material: Aliaj de aluminiu
Baterie: 1 x baterie polimerică (3000mAh inclus)
Interval de frecvență afișat: 356200 MHz
Domeniul de frecvență de măsurare: 354500 MHz
Gama dinamică (353000 MHz): 75 dB
Gama dinamică (30004500 MHz): 70 dB
Interval maxim: 6165 MHz
Lățimea de bandă: 200 kHz (fix)
Viteză de scanare pentru intervalul de frecvență peste 100 MHz: 700 MHzsec
Viteză de scanare pentru 100 MHz: <0,25 secunde
Zgomot de fundal de până la 3000 MHz: <100dBm
Zgomot de fundal 3000-4500 MHz: <95dBm
Zgomot de fundal 4500-6200 MHz: <90dBm
Impedanță: 50 ohmi
VSWR în intervalul de frecvență de funcționare: <1,5
Atenuator intern: 030 dB
Eroare de măsurare la o atenuare de 10 dB: +2 dB
Eroare de măsurare la o atenuare de 20 dB: +5 dB
Eroare de măsurare la o atenuare de 30 dB: +8 dB
Puterea de ieșire a generatorului de urmărire: 15 până la 25 dBm
Precizie în intervalul dinamic: +2,0 dB
Putere maximă de intrare la atenuare de 0 dB: 10 dBm
Putere maximă de intrare peste 20 dB Atenuare: +20 dBm
Semnal de intrare maxim: +10 dBm
Tensiune DC de intrare maximă: 25V
Consum maxim de curent la utilizarea bateriei: 450 mA
Consum maxim de curent la utilizarea USB-ului: 500 mA (în timpul încărcării).
Lista pachetelor:
1 x Analizor de spectru
1 x Cablu USB
2 x Pentru cablu RF SMA RG316 (30cm)1 x Pentru conector SMA KK mamă
1 x stilou
1 x frânghie pentru agățat
1 x Manual de utilizare DISPOZITIV 2 ÎN 1: Analizorul de spectru SA6 este dotat cu un generator de semnal încorporat. Când nu este utilizat ca analizor de spectru, poate fi folosit ca generator de semnal.
