Hign-concernat chimică : Nici unul
Pachet : SMD
Putere de disipare : regulator de încărcare a generatorului solar
Tensiunea de alimentare : circuitul regulatorului de încărcare solară
Cerere : placă de control a bateriei solare
Tip : Modul
Origine : China
Condiție : Nou
Temperatura de Operare : PCB cu lumină solară
caracteristica 1 : controler de lampă solară
caracteristica 2 : comutator de control al luminii
caracteristica 3 : placă de control
caracteristica4 : placă de circuit invertor
caracteristica5 : DIY kit
caracteristica6 : panou solar
caracteristica7 : placă de circuit
caracteristica8 : tablou de comutare
caracteristica9 : Celula solara
caracteristica 10 : încărcător de baterie
Panou solar Celulă solară Controler de încărcare a bateriei Placă de comutare Placă de comandă a circuitelor invertorului Kit de bricolaj pentru pcb
Caracteristici:
Încărcarea în timpul zilei, aprinderea automată a luminilor noaptea și stingerea automată a luminilor în zori, tensiunea de ieșire este tensiunea de ieșire atunci când bateria nu are tensiune. Circuitul controlează ieșirea detectând modificarea tensiunii generate de panoul solar, fără a fi nevoie de elemente fotosensibile; este potrivit pentru o varietate de baterii.

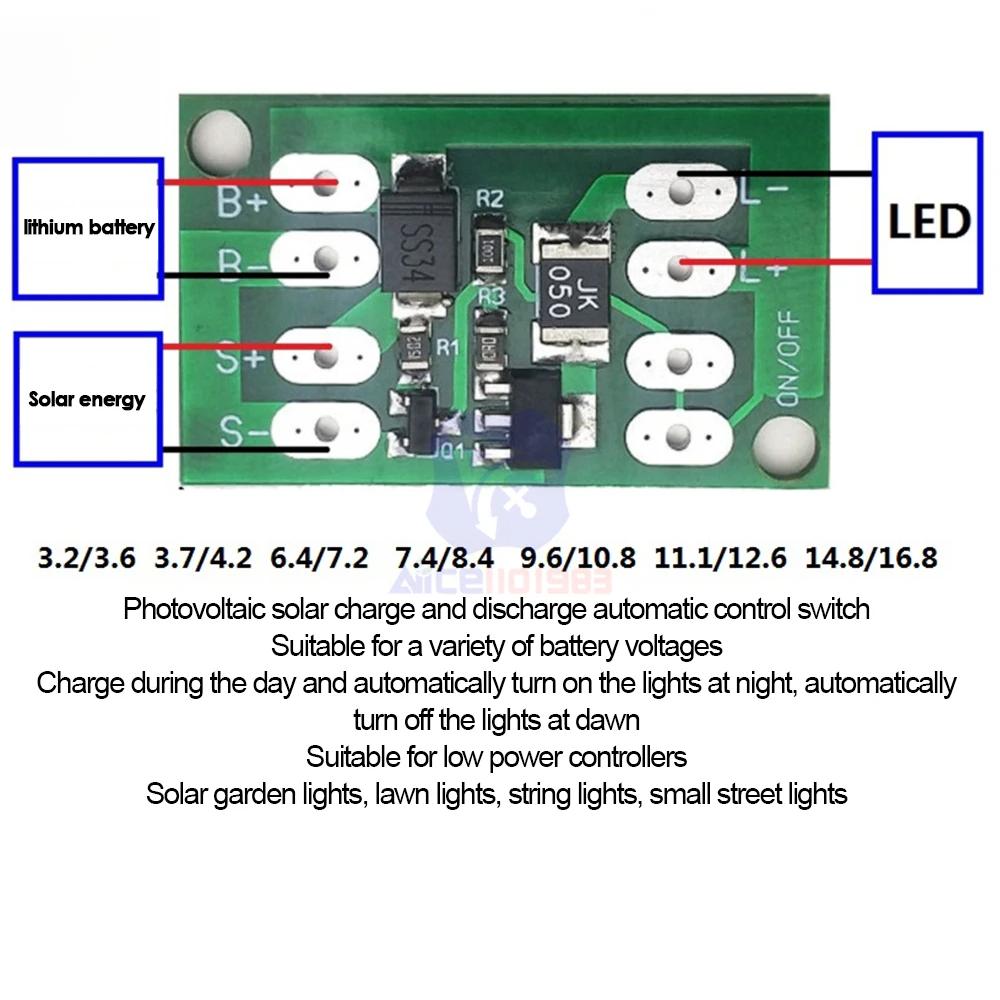

Metoda de cablare:
1.B+B- baterie cu litiu conectată
2. S+ S- conectați la panoul solar
3. L+L- iesire
Secvența de cablare:
1: Conectați bateria cu litiu, bateria trebuie să aibă placa de protecție corespunzătoare
2: Conectați-vă la LED, bateria cu litiu are putere și LED-ul se aprinde
3: Conectați-vă la panoul solar. În acest moment, panoul solar este iluminat cu lumină, iar LED-ul este stins, iar LED-ul este aprins fără lumină.
Comutatorul poate fi instalat dacă trebuie oprit noaptea sau dacă interfața SW a comutatorului a fost rezervată pentru transport și depozitare.
Precauții:
1: Curentul stabil de ieșire de lucru al plăcii de control nu poate fi mai mare de 600ma, altfel poate provoca protecție la ieșire
2: Încărcare și anti-retur fără protecție la supraîncărcare și supradescărcare Bateriile cu litiu trebuie utilizate cu plăcile de protecție corespunzătoare (bateriile pentru telefoane mobile au toate protectie de 3.7v, iar peste 18650 nu le au. Plăcile de protecție de 3,7 V nu pot fi folosite în serie)
3: Acordați atenție hidroizolației și izolației
4: Lămpile cu LED nu pot folosi unitatea de impuls
5: Tensiunea bateriei controlerului este tensiunea de ieșire, tensiune de limitare a curentului nelimitată, perlele de lampă LED de 2V 3V nu pot fi utilizate direct, trebuie să fie acționate de un curent constant descendent sau de o rezistență de curent limitator în serie, iar curentul de ieșire este curentul maxim de lucru (curent neconstant).
Notă specială:
1: Puterea de ieșire este puterea reală, vă rugăm să confirmați consumul real de energie al încărcăturii înainte de utilizare
2: Accesul direct la LED-ul de 3V poate deteriora controlerul sau LED-ul.
3: Bateria trebuie să fie echipată cu o placă de protecție, iar tensiunea bateriei trebuie să se potrivească cu tensiunea în circuit deschis a panoului solar
Lista pachetelor:

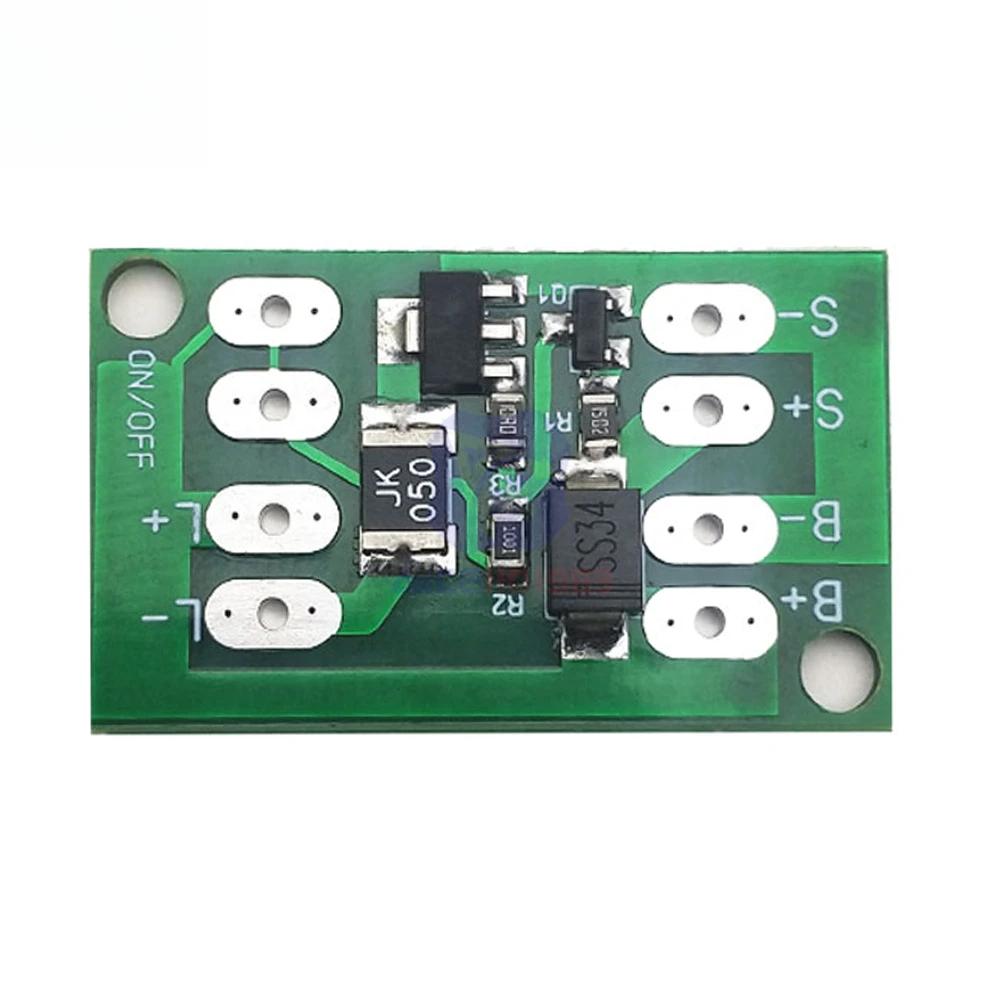

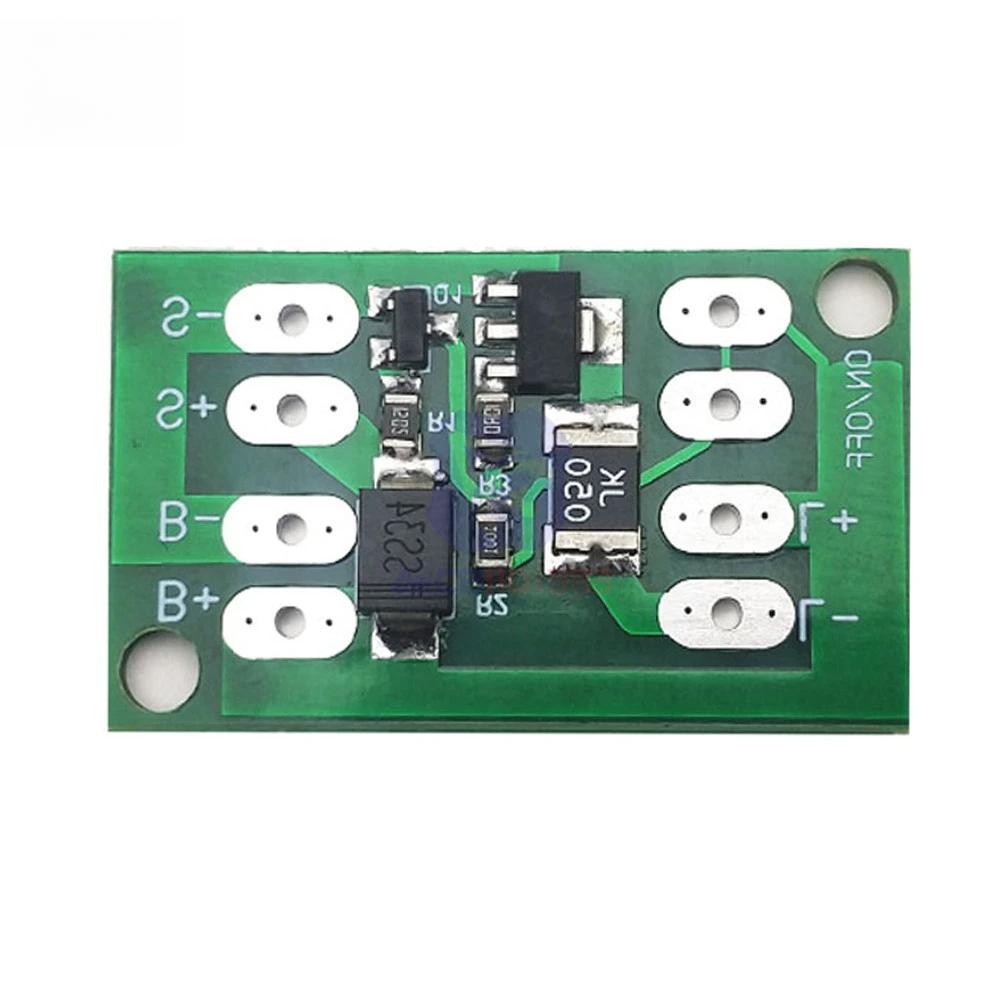

Placa de circuit al comutatorului de control solar*1
Dispunerea liniei este compactă și regulată, cu o bună izolație electrică și stabilitate mecanică, putând menține performanțe stabile în diferite medii de temperatură și umiditate pentru a asigura precizie și fiabilitate.
În proiectarea circuitelor, liniile atent planificate sunt ca niște rețele de transport de precizie, iar liniile de lățimi și spațieri diferite îndeplinesc sarcini de transmitere a curenților și respectiv a semnalelor diferite.. Liniile de semnal cheie sunt procesarea de adaptare a impedanței, care reduce considerabil reflexia și atenuarea semnalului și asigură o transmisie stabilă a semnalelor de înaltă frecvență.
Toate tipurile de componente electronice sunt lipite pe placa de circuit, iar îmbinările de lipire sunt pline, rotunde, ferme și fiabile.. Componentele de bază, precum cipurile, sunt perfect conectate la placa de circuit prin procese fine de ambalare pentru a realiza procesarea și interacțiunea datelor de mare viteză.
Această placă de circuit are o gamă largă de răspunsuri în multe domenii. Indiferent dacă este vorba de domeniul controlului industrial, care necesită o stabilitate extrem de ridicată, sau de domeniul electronicii de larg consum, care urmărește performanțe extreme, acesta poate oferi garanții solide pentru funcționarea stabilă a echipamentului, datorită designului excelent și performanței fiabile, ajutând diverse dispozitive electronice să joace un rol important.
