Caracteristică:
1. Cip MCU pe 8 biți: Modul releu WIFI ESP8266 folosește ESP?01 ca modulul WIFI, cu un cip MCU de 8 biți matur și stabil
2. Proces de configurare simplu: Doar un proces simplu de configurare poate realiza controlul wireless al releului în rețeaua locală folosind aplicația de pe telefonul mobil, selecția modului la bord și indicator de stare de lucru în timp real
3. Transmisie Maximă 100 metri: Distanța maximă stabilă de transmisie este de până la 100 de metri când telefonul mobil este montat pe modulul WIFI într-un mediu deschis
4. Opriți memoria: Utilizați pentru tehnologia Smartconfig pentru a finaliza configurarea contului și parolei ESP?01 Modul WIFI pe aplicația telefonului mobil, iar contul și parola configurate au funcția de memorie la oprirea alimentării.
5. Timp de răspuns scurt: Releu la bord 10A250V AC, 10A30V DC, poate fi activat continuu de 100.000 de ori, cu protecție de efuziune cu diodă, aduce timp de răspuns scurt
Specificație:

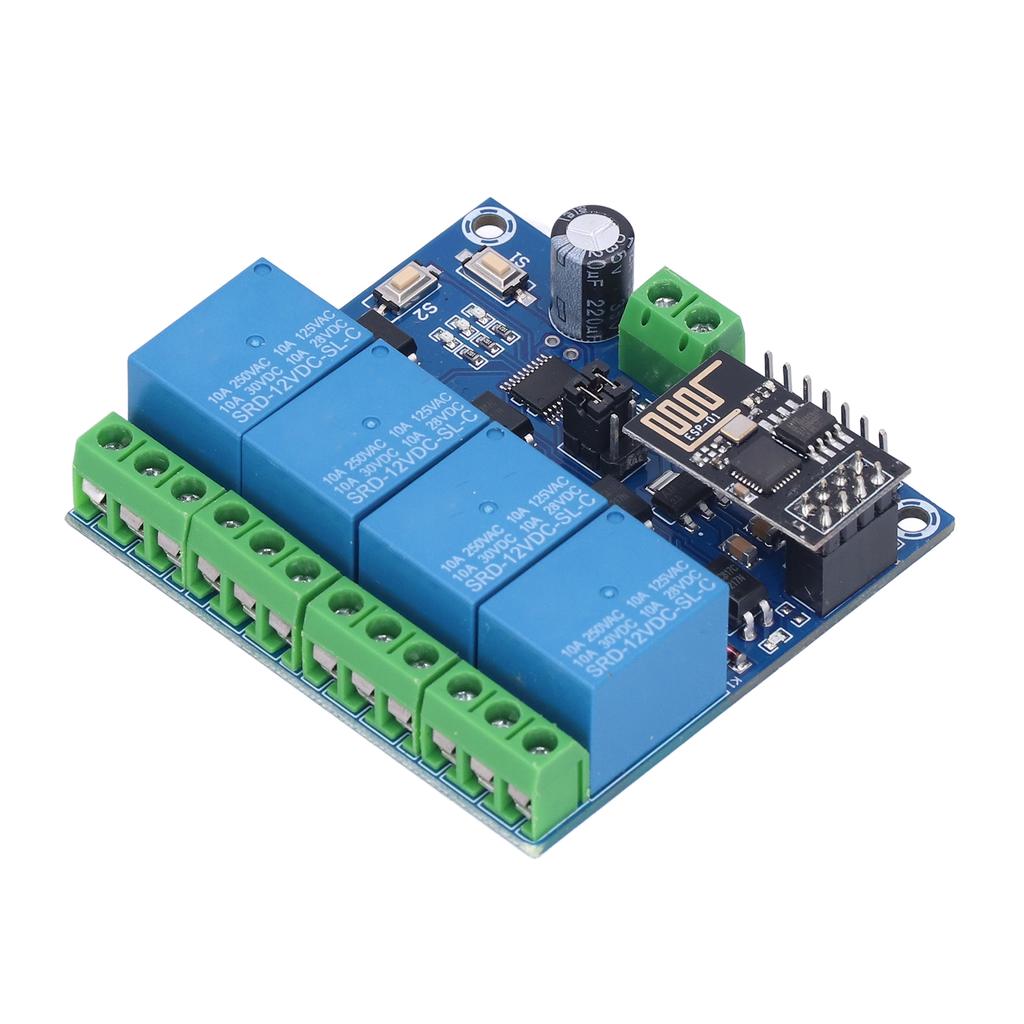

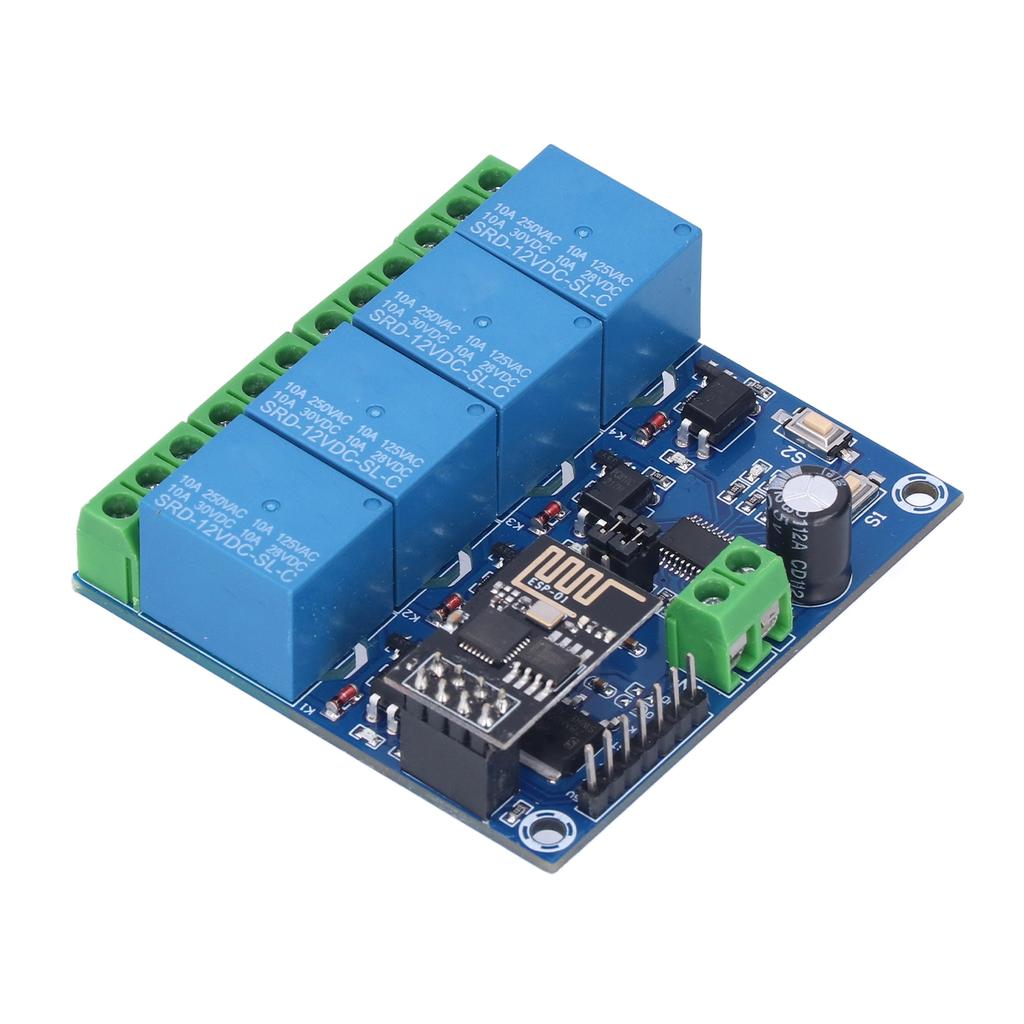

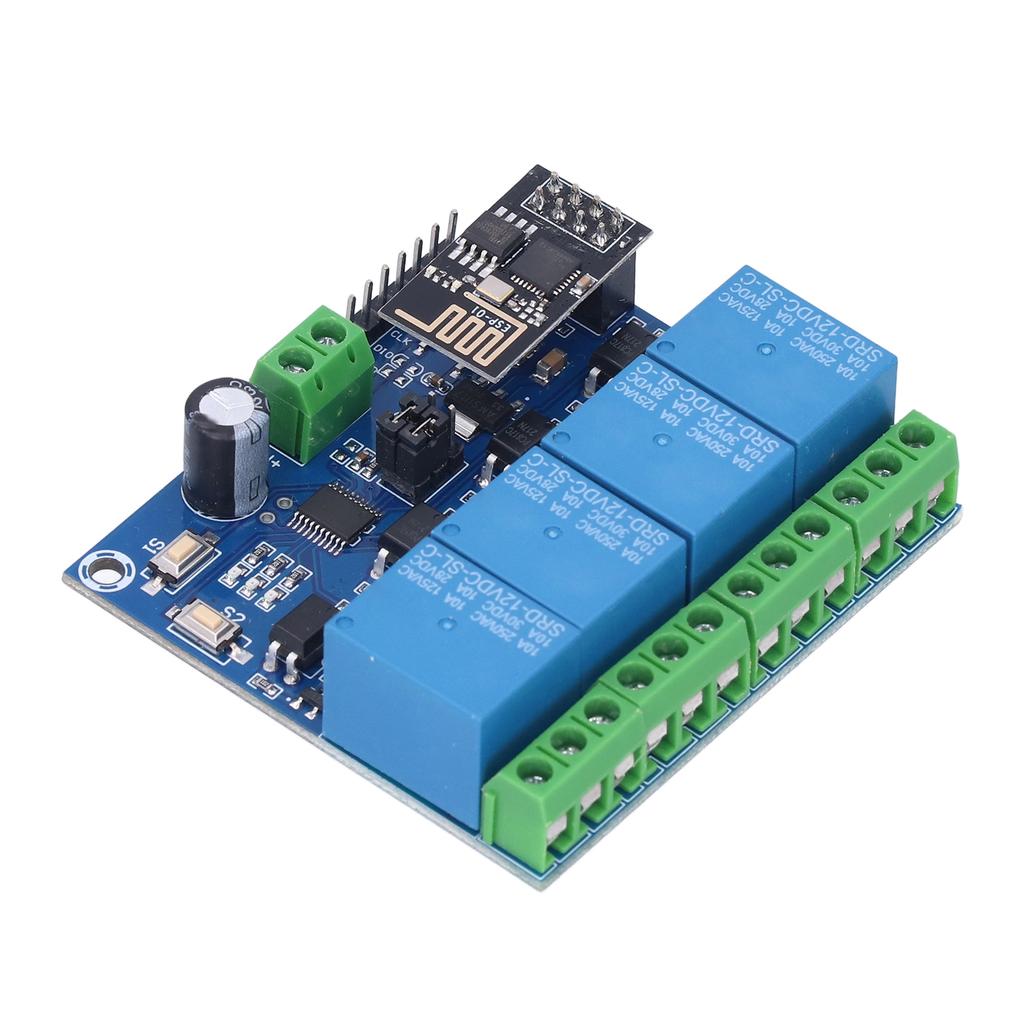

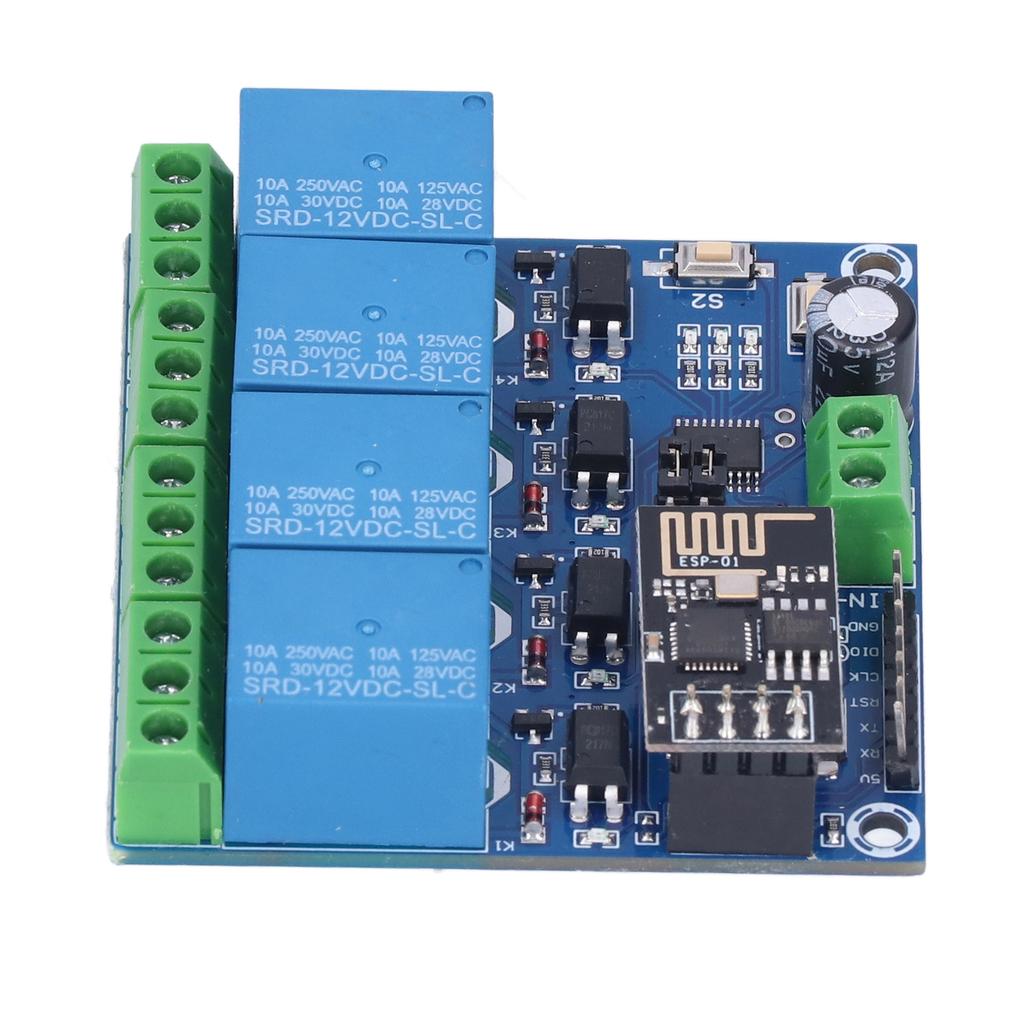

Tipul de articol: Modul releu WiFi
La bord: Microprocesor de înaltă performanță și modul ESP01WIFI
2 moduri de lucru:
Telefonul mobil este montat direct pe modulul WIFl; telefonul mobil și modulul WIFI sunt ambele montate pe router
Funcție suplimentară: Poate fi folosit ca releu USB când ESP01 este deconectat
Distanța de transmisie:
Distanța Maximă Stabilă de Transmisie: Aproximativ. 100 metri 328.1ft
Când modulul WIFI și telefonul mobil sunt montate pe router în același timp, distanța de transmisie depinde de puterea semnalului routerului.
Rezervat: Interfață de depanare UART și interfață de descărcare a programului MCU

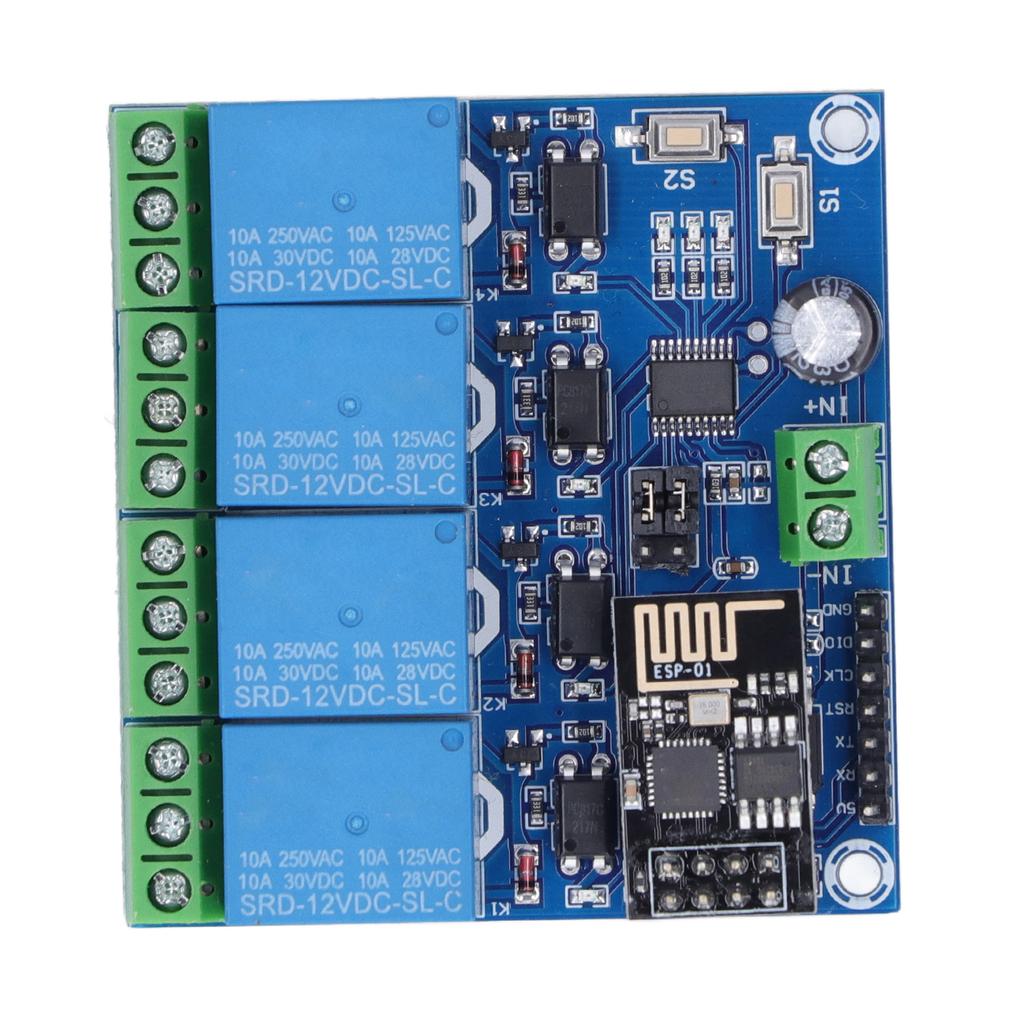

Cum se folosește:
IN+, IN: Putere.
GND, TX, RX: Pinii portului serial UART.
SWIM, PIN8, NRST: Port de descărcare a programului MCU rezervat.
Butonul S1: Comutare mod, modul implicit este modul 1.
Butonul S2: Restabiliți setările din fabrică.
LED D1D2D3D4 (lumină roșie): Lumină indicatoare de funcționare a releului, se aprinde când acesta este pornit.
LED-uri D7 (lumină roșie): Indicator luminos Modul 1.
LED-uri D5 (lumină albastră): Indicator luminos Mod 2.
LED-uri D6 (lumina verde): Indicator de stare de funcționare, descris după cum urmează:
(1) Când este oprit, înseamnă că se autoconfigurează sau pierde conexiunea cu routerul.
(2) Când 0.5S clipește rapid, înseamnă că așteaptă ca aplicația mobilă să configureze contul și parola WIFI pentru modulul ESP01.
(3) Când 2S clipește lent, înseamnă că configurația este finalizată și așteaptă să stabilească o conexiune TCP cu telefonul mobil.
(4) Când este mereu aprins, înseamnă că conexiunea TCP a fost stabilită cu succes cu telefonul mobil.
Cele două șunturi rezervate: Vă rugăm să le introduceți în partea de jos în timpul utilizării normale (ie RX se conectează la RX1, TX se conectează la TX1), dacă doriți să utilizați modulul port serial USB la TTL pentru a depana modulul ESP01, vă rugăm să le introduceți în partea de sus ( Altfel pot apărea interferențe).
COM1: Terminal comun.
NC1: În mod normal închis, releul este conectat scurtcircuit cu COM1 înainte de a fi pornit și este suspendat după ce este pornit.
NUMARUL 1: Terminal normal deschis, releul este suspendat înainte de acționare și scurtcircuitat cu COM1 după acționare.
COM2: Terminal comun.
NC2: În mod normal închis, releul este conectat scurtcircuit cu COM2 înainte de a fi închis și este suspendat după ce este închis.
NO2: Terminal normal deschis, releul este suspendat înainte de acționare și scurtcircuitat cu COM2 după acționare.
COM3: Comun.
NC3: În mod normal închis, releul este conectat scurtcircuit cu COM3 înainte de a fi pornit și este suspendat după ce este pornit.
NUMARUL 3: Capăt normal deschis, releul este suspendat înainte de acționare și scurtcircuitat cu COM3 după acționare.
COM4: Terminal comun.
NC4: În mod normal închis, releul este conectat scurtcircuit cu COM4 înainte de a fi închis și este suspendat după ce este închis.
N04: Capăt normal deschis, releul este suspendat înainte de a fi închis și scurtcircuitat la COM4 după ce este închis.
Comandă de control releu (format hexadecimal hex):
Porniți primul releu: A0 01 01 A2
Închide Primul Releu: A0 01 00 A1
Deschideți al doilea releu: A0 02 01 A3
Închideți al doilea releu: A0 02 00 A2
Deschide Al Treilea Releu: A0 03 01 A4
Închide Al Treilea Releu: A0 03 00 A3
Porniți al patrulea releu: A0 04 01 A5
Închideți al patrulea releu: A0 04 00 A4.
Lista pachetelor:
1 x modul releu WiFi
Notă:
În prezent, modulul acceptă doar sistemul Android, nu sistemul iOS. Cip MCU pe 8 biți: Modul releu WIFI ESP8266 folosește ESP?01 ca modulul WIFI, cu un cip MCU de 8 biți matur și stabil
Proces de configurare simplu: Doar un proces simplu de configurare poate realiza controlul wireless al releului în rețeaua locală folosind aplicația de pe telefonul mobil, selecția modului la bord și indicator de stare de lucru în timp real
Transmisie Maximă 100 metri: Distanța maximă stabilă de transmisie este de până la 100 de metri când telefonul mobil este montat pe modulul WIFI într-un mediu deschis
Opriți memoria: Utilizați pentru tehnologia Smartconfig pentru a finaliza configurarea contului și parolei ESP?01 Modul WIFI pe aplicația telefonului mobil, iar contul și parola configurate au funcția de memorie la oprirea alimentării.
Timp de răspuns scurt: Releu la bord 10A250V AC, 10A30V DC, poate fi activat continuu de 100.000 de ori, cu protecție de efuziune cu diodă, aduce timp de răspuns scurt
