Caracteristică:
1. Introducere: Comutatorul de transfer automat cu putere dublă este compus din două unități miniaturale și accesorii (contact auxiliar, contact de alarmă), unitate mecanică de interblocare, controler și alte componente.
2. Utilizare ușoară: Acest comutator automat are un volum mic, o structură simplă, o funcționare convenabilă și o durată lungă de viață.
3. Muncă stabilă: Comutatorul de schimbare este acționat de un singur motor, care este stabil, silențios și are un impact redus.
4. Afișare stare: A.T.S este echipat cu blocuri terminale de utilizator, care pot reflecta starea întreruptorului (deschis sau închis); Există diverse indicații pe panoul ats.
5. Funcție puternică: Cu funcții mecanice de interblocare și blocare electrică, acesta poate fi comutat în funcție de fiabilitate și poate furniza energie manual sau automat. Curentul nominal al întreruptoarelor generale și de rezervă poate fi diferit.
6. Aplicație largă: Acest comutator este utilizat pe scară largă în familii, centre comerciale, fabrici, laboratoare, ferme și alte scenarii.
Specificație:

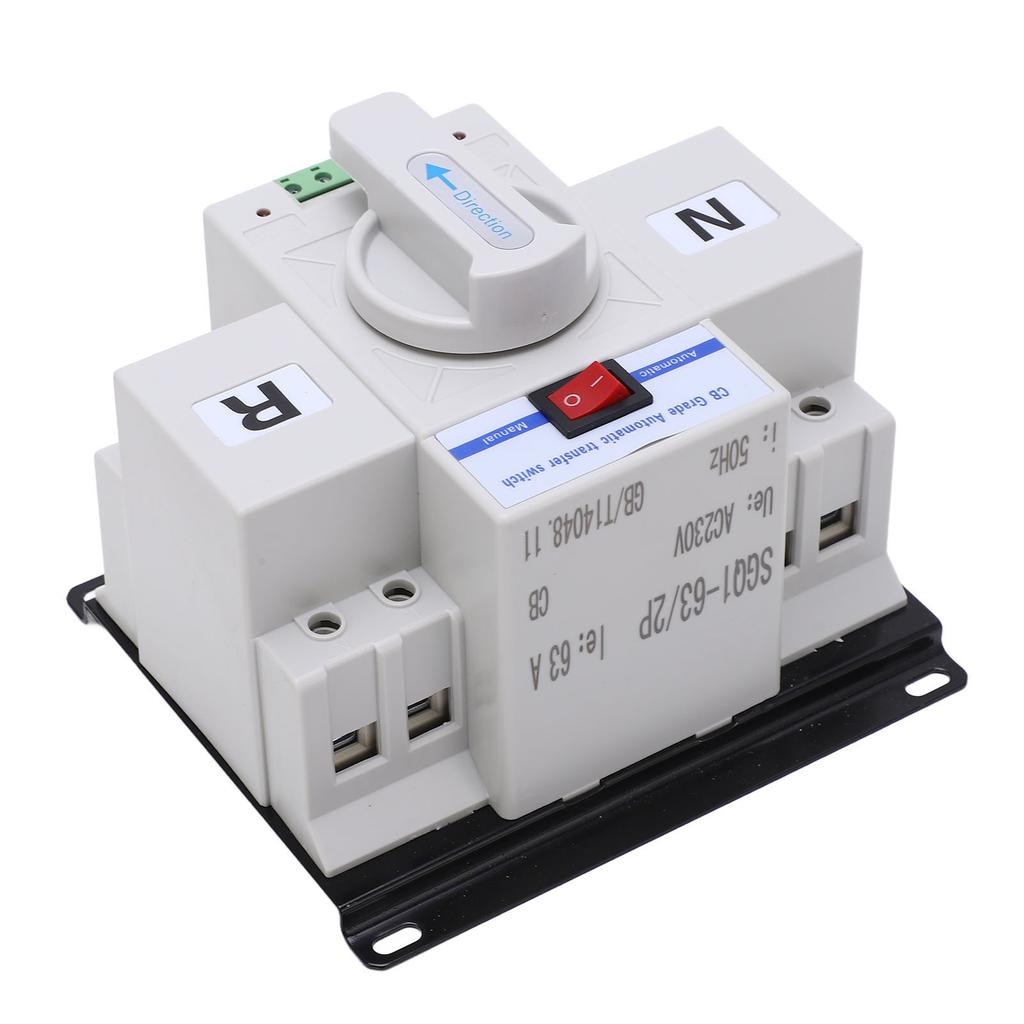

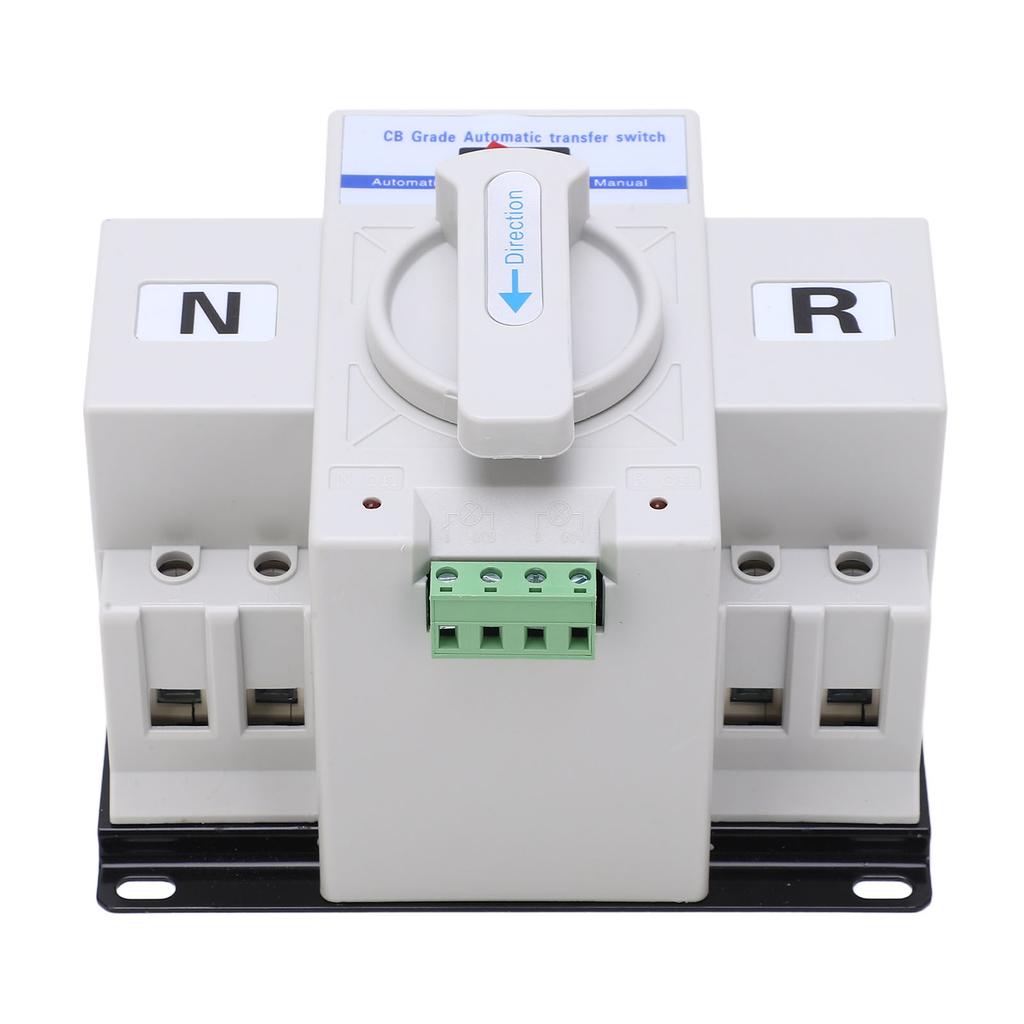

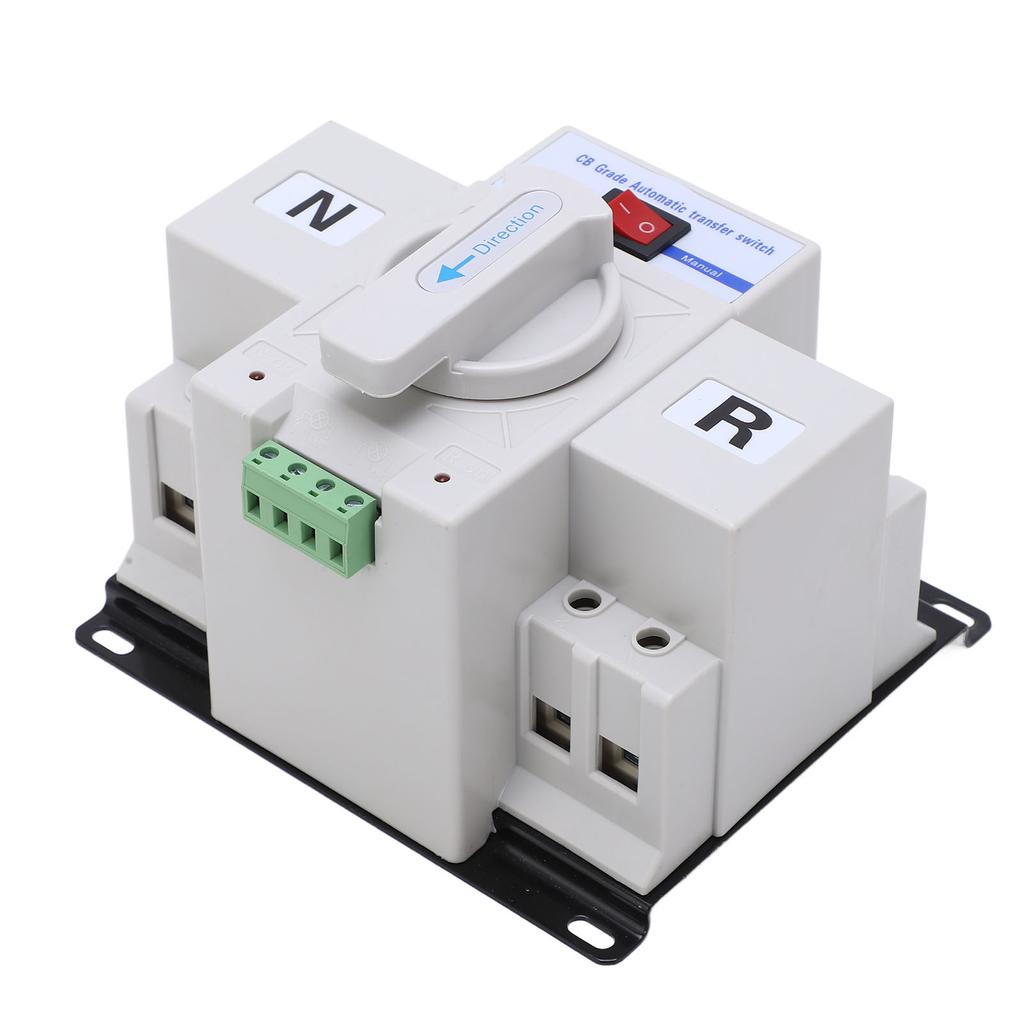

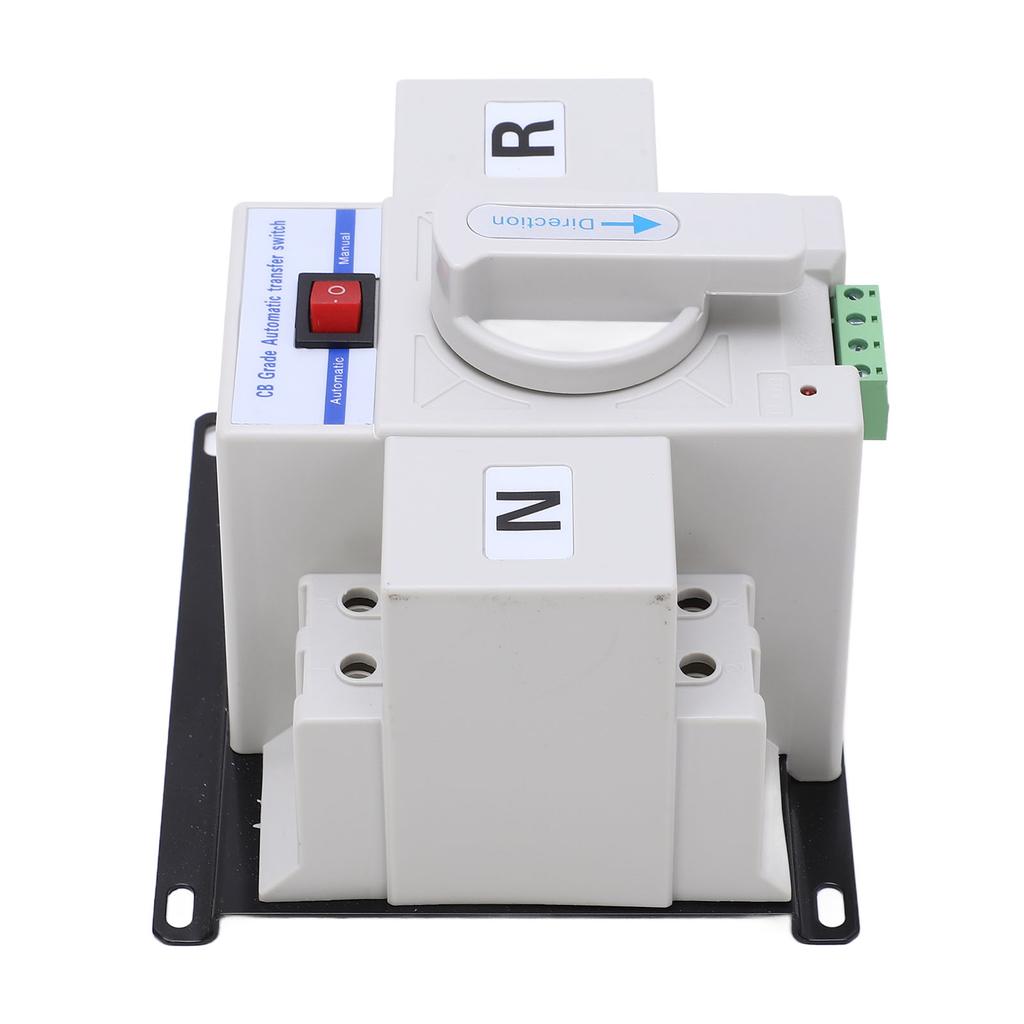

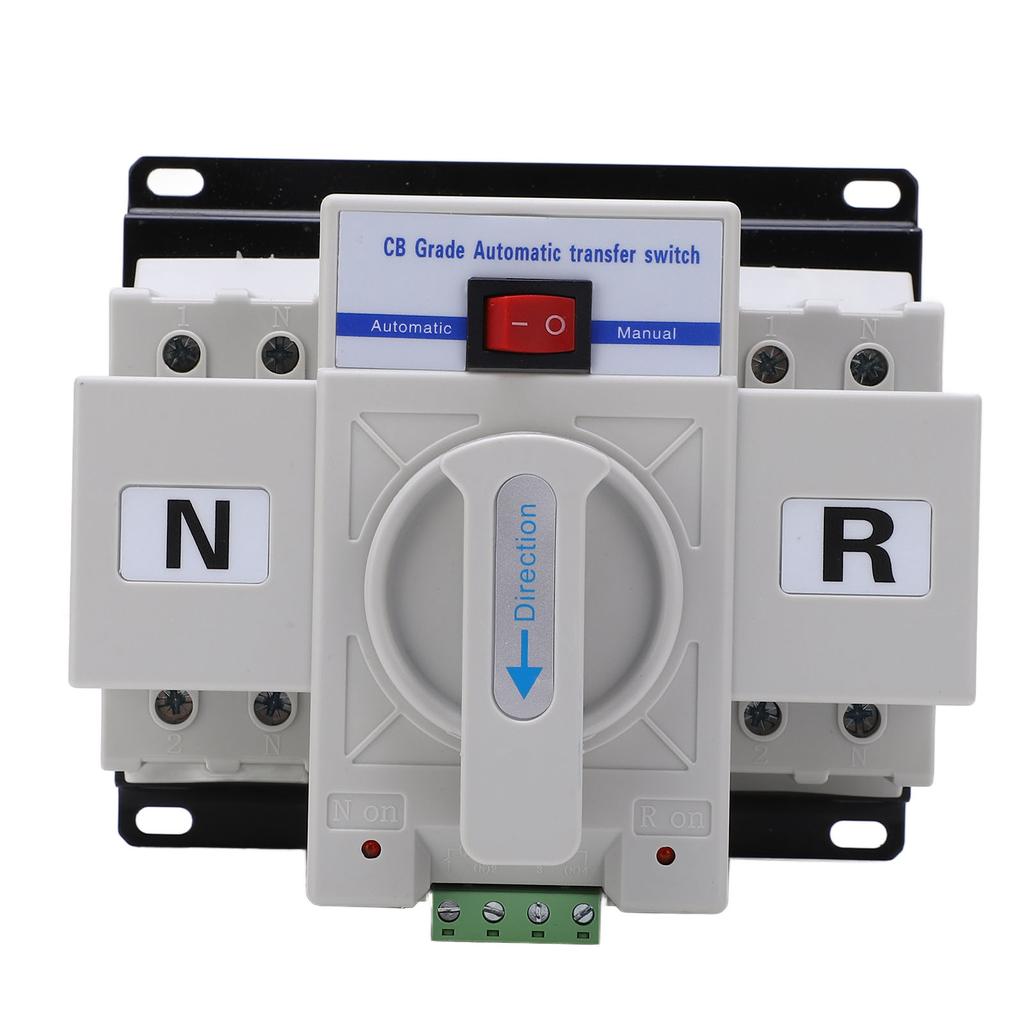

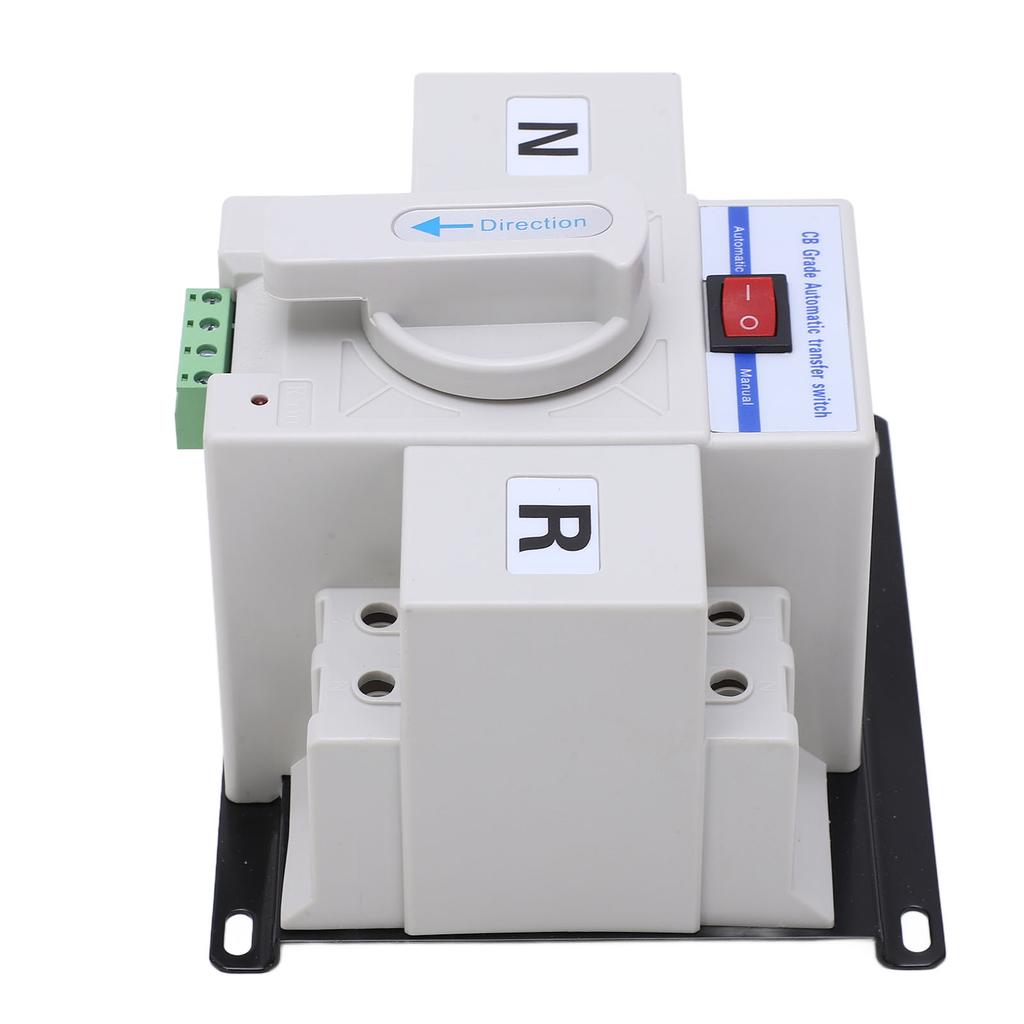

Tipul de articol: Comutator de transfer automat dublu
Modul: SGQ1 63 2P
Material: ABS, aliaj de aluminiu
Curent nominal: 63A
Tensiune nominală: 230V AC
Frecvență: 50Hz
Numărul de stâlpi: 2P
Tensiune nominală de rezistență la impuls: 4 (KV)
Tensiune de izolație: 4000 (V)
Principiul de funcționare:
Semnalele de alimentare ale controlerului cu sursă dublă de alimentare și ale mecanismului de acționare din această serie depind de faza A și de firul N al portului de intrare al comutatorului comun sau al comutatorului de rezervă. În starea automată a sursei de alimentare bidirecționale, când tensiunile comutatoarelor comune ale circuitelor de fază A și N de intrare sunt normale (ac190 240v), comutatoarele comune sunt închise preferențial, indiferent dacă tensiunile sursei comune de alimentare B.C și comutatoarele de rezervă a.b.c și N sunt normale. În același timp, LED-ul de alimentare și LED-ul comun sunt aprinse. Atunci când comutatorul public de intrare A și linia N nu au tensiune, iar tensiunile de fază și N ale comutatorului de rezervă de intrare A și ale liniei N sunt normale, indiferent dacă tensiunea comutatorului normal B și a comutatorului de rezervă C este normală sau nu, sursa de alimentare cu două căi este comutată în standby. Indicatorul de alimentare și indicatorul de închidere în standby sunt aprinse. Funcția manuală, indiferent dacă sursa de alimentare obișnuită și sursa de alimentare de rezervă au tensiune, poate fi acționată manual. În timpul acționării manuale, butonul automat manual se plasează în poziția de operare manuală. Mânerul de împingere se rotește în sensul acelor de ceasornic la bornă, comutatorul de aer de alimentare de rezervă R este deschis și comutatorul public de aer de alimentare N este închis. Când mânerul de împingere se rotește în sens invers acelor de ceasornic până la capăt, întrerupătorul de aer pentru alimentarea de standby R este închis, iar întrerupătorul de aer pentru alimentarea publică N este deschis.
Lista pachetelor:
1 x Comutator Automat de Transfer cu Alimentare Dublă1 x Manual
