Caracteristică:
1. Intrare 110V monofazată sau trifazată, ieșire 110V trifazată, frecvență: 0‑50hz 60hz. 0‑400hz.
2. Dacă nu aveți experiență în operarea unui VFD, vă rugăm să consultați instrucțiunile înainte de a opera VFD-ul.
3. Pur și simplu conectați L1 L2 la oricare două dintre intrările VFD R S T, ceea ce este ușor de utilizat.
4. Poate fi utilizat ca regulator de viteză a motorului și convertor de fază în combinație cu controlerul Mach 3.
5. Acest proiect folosește PWM sinusoidal (SPWM) pentru sistemul de control.
Specificație:

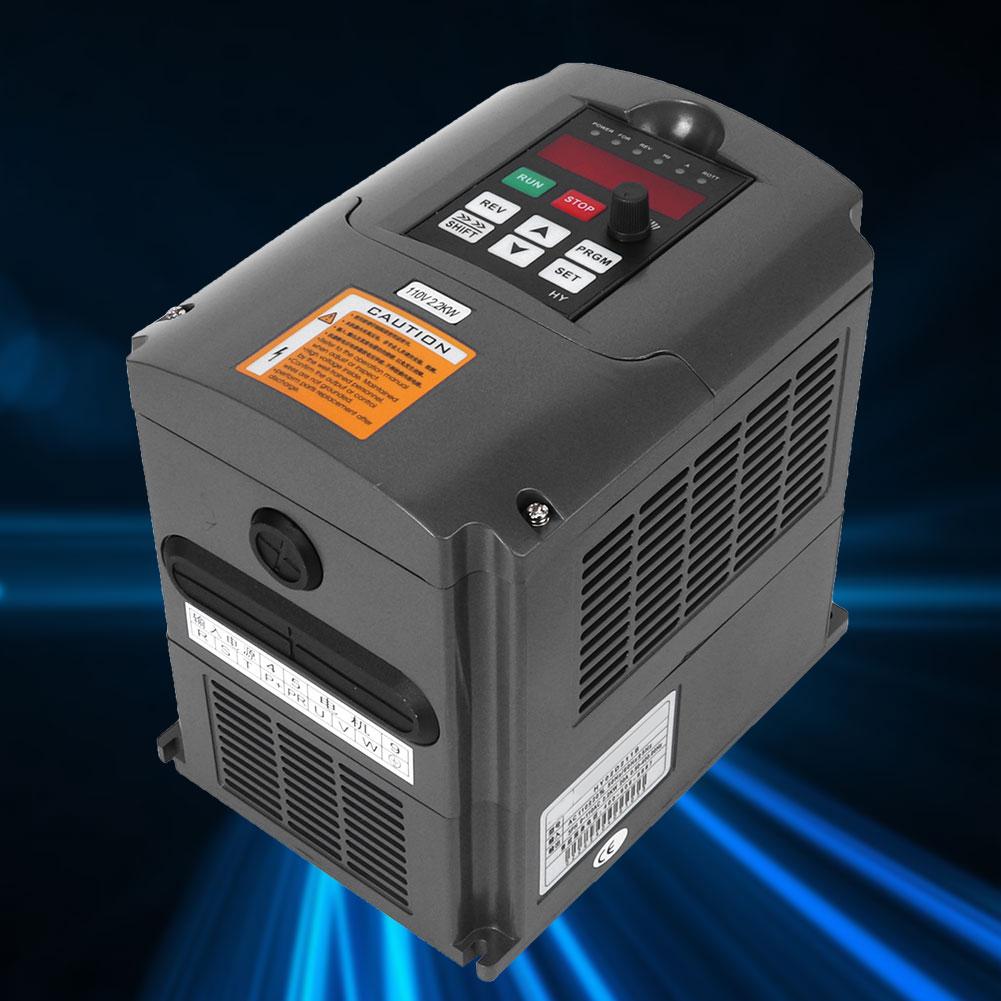

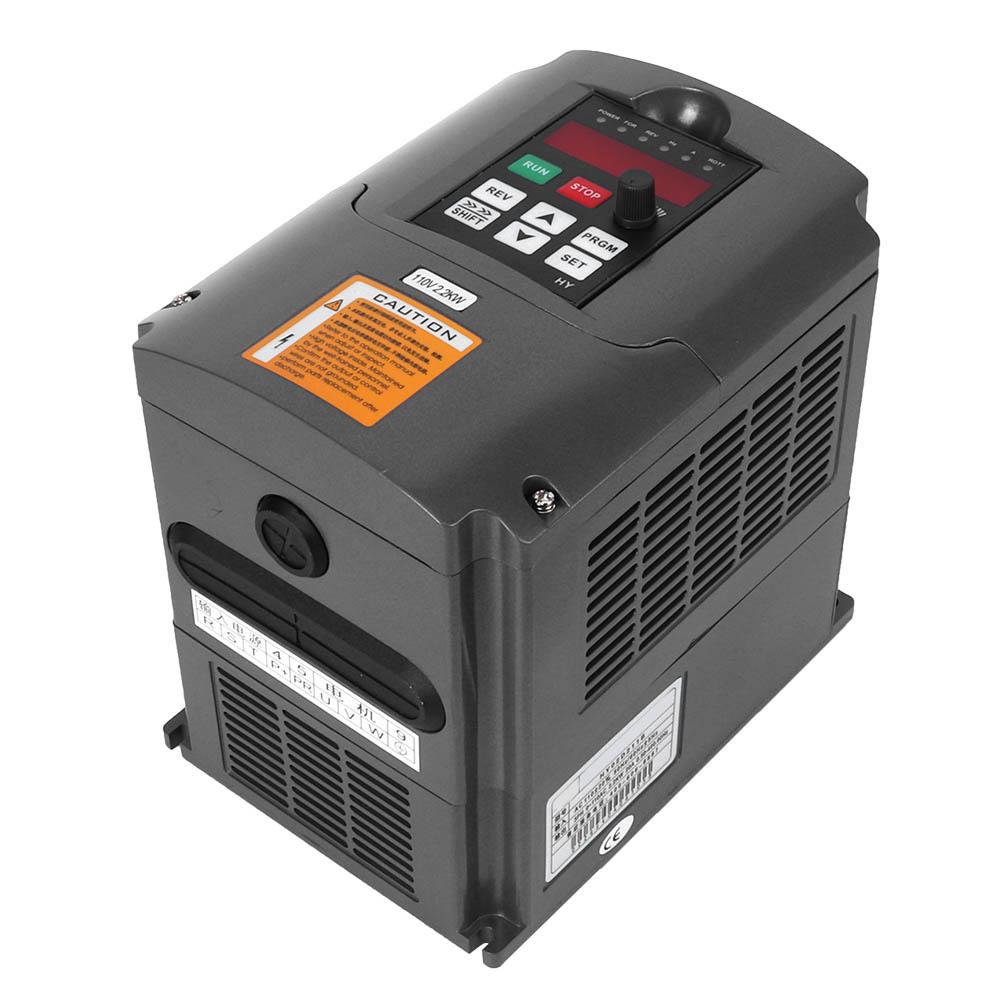

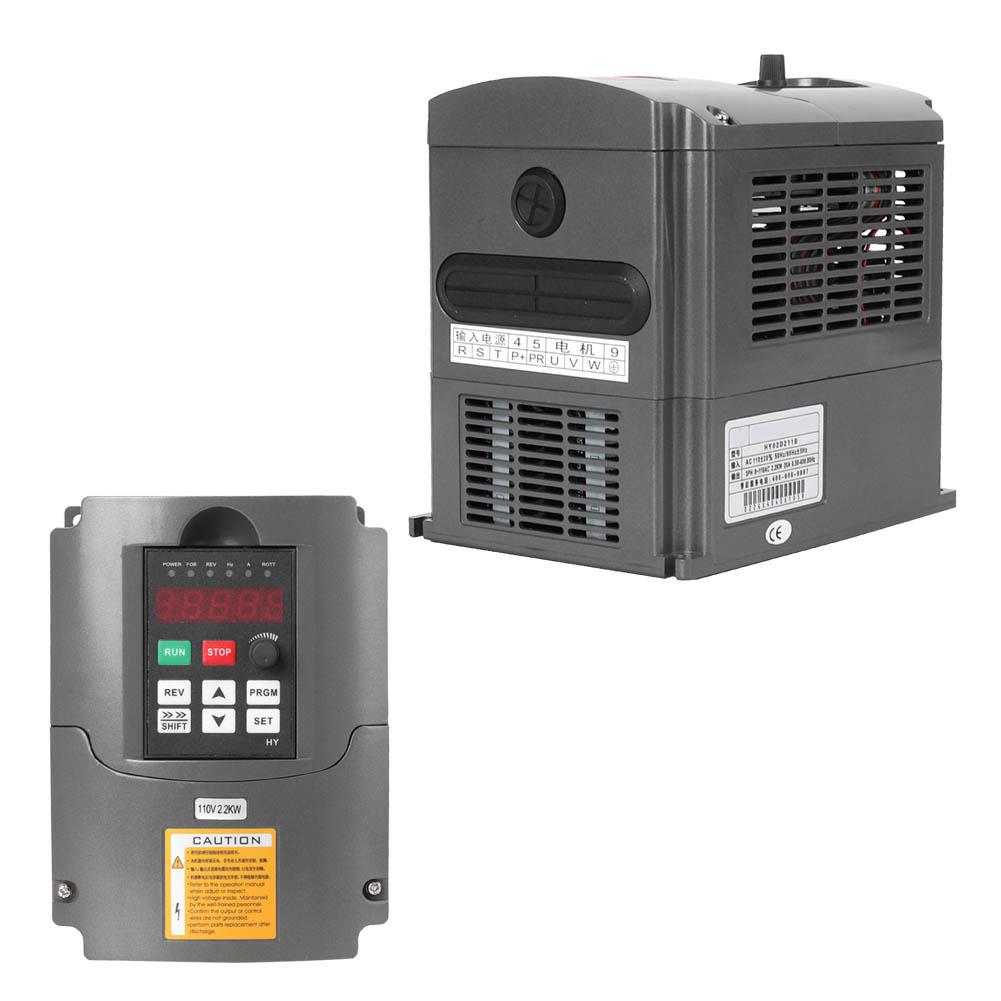

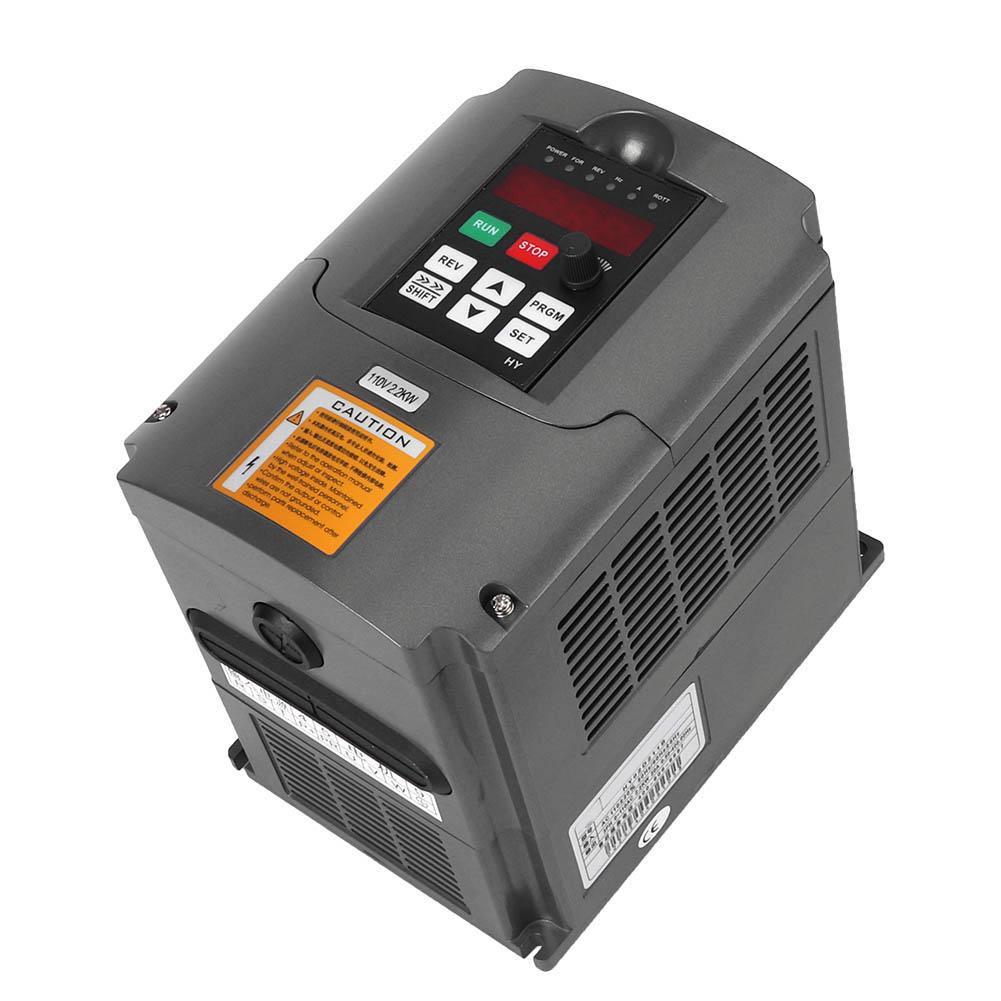

Tipul de articol: InverterModel: HY02D211B
Material: ABS
Tensiune de intrare: Monofazat 110V
Tensiunea de ieșire: Monofazat 110V
Potrivirea puterii motorului: 2,2 kW
Calea de control
SPWM
Putere de intrare
Sursă de alimentare 110V: 100 120V

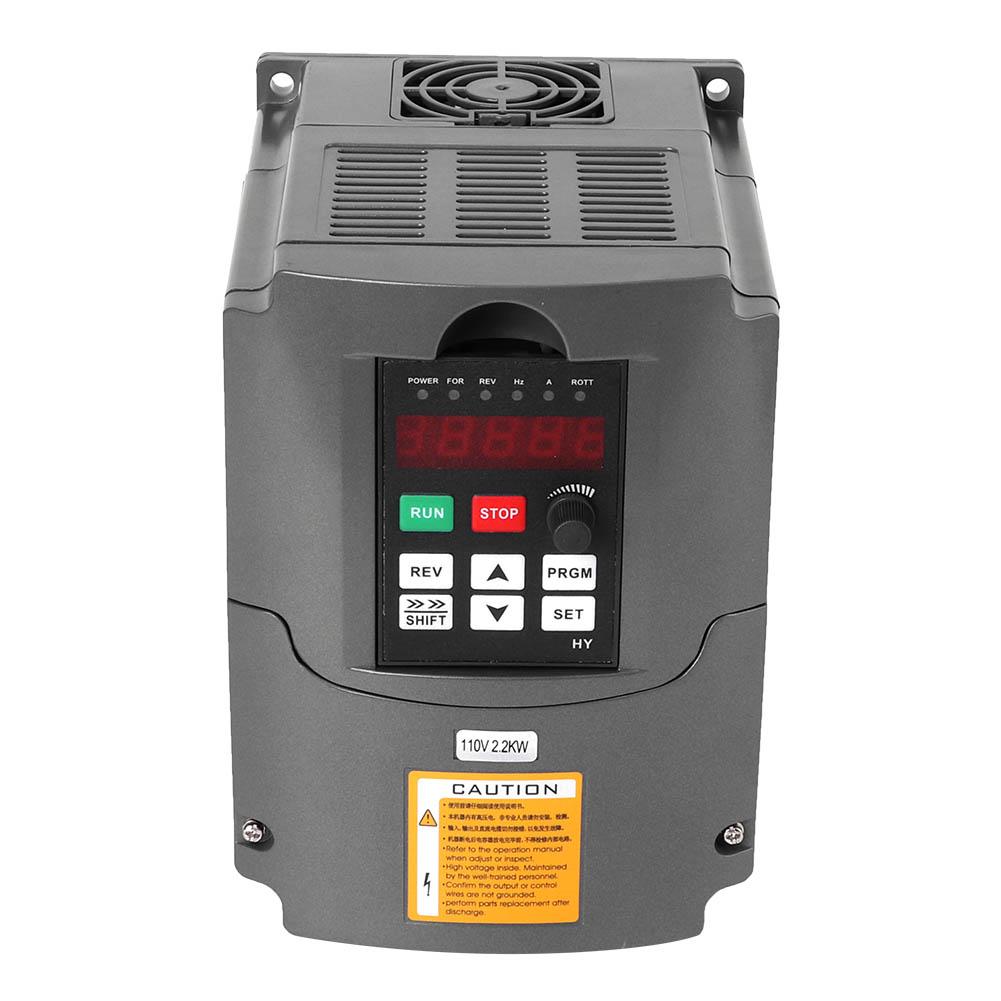

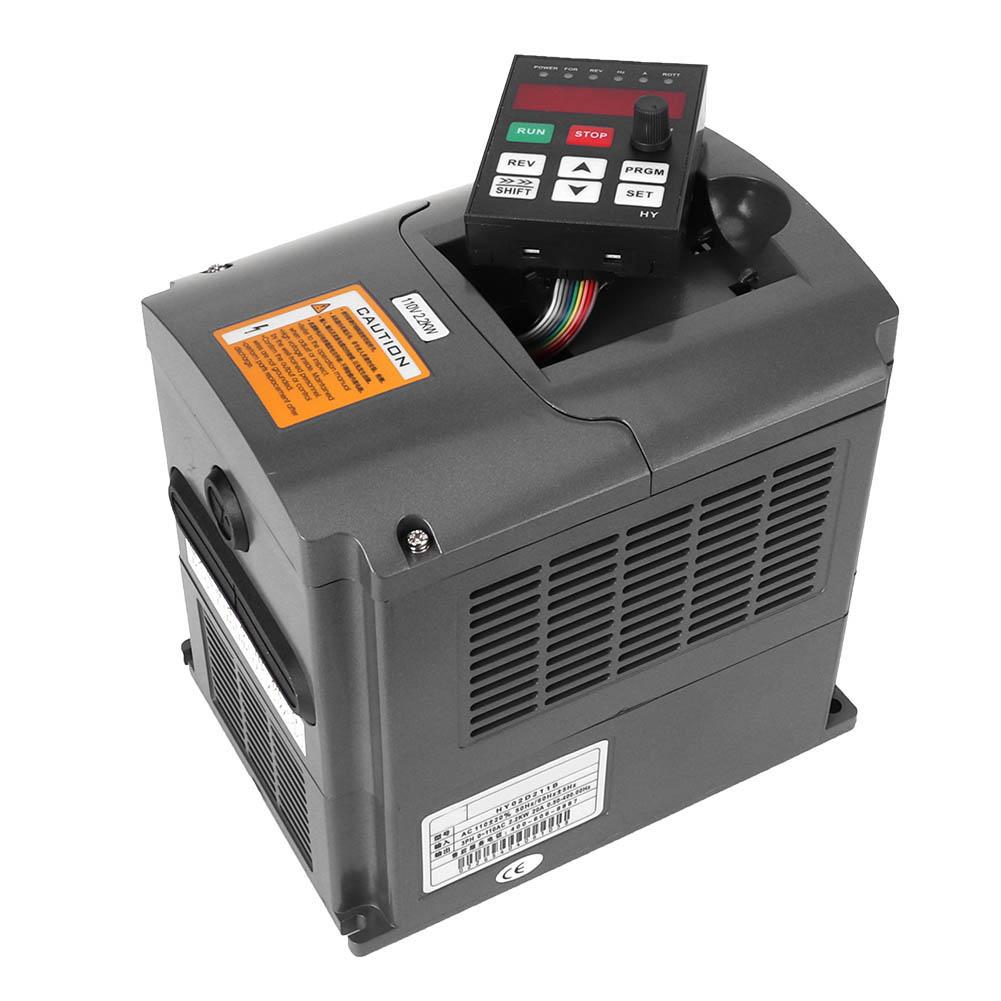

Afișaj digital cu 5 cifre și indicator de stare
Afișează frecvența, curentul, viteza, tensiunea, contorul, temperatura, starea înainte și înapoi, defecțiunea etc.
Controlul comunicării
RS 485
Temperatura de Operare
10 40 grade Celsius
umiditate
0 95 la sută umiditate relativă (fara condens)
vibrație
Sub 0,5G
Controlul frecvenței
Gamă
0.10 400.00Hz
Precizie
Tip digital: 0,01 la sută ( 10 40 grade Celsius ); tip analog: 0,1 la sută (25+ 10 grade Celsius )
Setează rezoluția
Digital: 0,01 Hz; analog: 1 la sută din frecvența maximă de operare
Rezoluție de ieșire
0,01 Hz
Metodă de setare a tastaturii
Poate fi setat direct cu ←∧∨
Metodă de setare analogică
Tensiune externă 0 5V, 0 10V, 4 20mA, 0 20mA.
Alte funcții
Limita inferioară de frecvență, frecvența de pornire, frecvența de oprire, trei frecvențe de salt pot fi setate separat.
Control general
Controlul accelerației și decelerației
Timp de accelerare și decelerare (0.1 6500 secunde) alegere arbitrară
Curba V-F
Curba V-F poate fi setată arbitrar
Controlul torsiunii
Torsiunea poate fi setată să crească, torsiunea de pornire maximă de 10,0% poate ajunge la 150% la 1,0 Hz
Intrare multifuncțională
6 terminale de intrare multifuncționale, realizează controlul vitezei în 8 trepte, funcționare programată, comutare accelerație-decelerație în 4 trepte, funcție UP, DOWN, contor, oprire de urgență externă și alte funcții
Ieșire multifuncțională
Există 5 borne de ieșire multifuncționale, care pot realiza indicarea și alarma funcționării, vitezei zero, contorului, defecțiunii externe, execuției programului etc.
Alte funcții
Reglarea automată a tensiunii (AVR), Oprire prin decelerare sau oprire liberă, frână DC, resetare și repornire automată, urmărire frecvență, control program PLC, control traverse, suport reglabil, până la 20KHz, etc.
Funcție de protecție
Protectie la suprasarcina
Releu electronic pentru protecția motorului, driver (rotație constantă scurtă 150% 1 minut, ventilator 120% 1 minut)
Protecție prin siguranță
Siguranța se topește, cea nouă, motorul se oprește
Supratensiune
linie 220V: Tensiune DC > 400V; Linie 380V: Tensiune DC > 800V
Sub tensiune
linie 220V: Tensiune DC <200V; Linie 380V: Tensiune DC <400V
Repornire după pană de curent instantanee
După oprire, acesta poate fi repornit în modul de urmărire a frecvenței.
Prevenirea blocării
Prevenirea blocării în timpul operațiunilor de accelerație și decelerare
Scurtcircuit la ieșire
Protecția circuitelor electronice
Alte funcții
Protecție la supraîncălzirea radiatorului, limită de rotație inversă, blocare parametru funcție pentru pornire directă după pornirea alimentării și recuperare după defecțiune, etc.
.
Lista pachetelor:
1 x Inverter1 x Manual de utilizare
Notă:
1.Acest VFD este aplicabil NUMAI motoarelor asincrone trifazate de 110V2.Nu suportă rezistență externă(funcția trebuie personalizată prin notificarea vânzătorului înainte de achiziție).3. Ventilatorul funcționează tot timpul chiar dacă motorul se oprește. 4. Dacă motorul dumneavoastră este de 50 60Hz, trebuie să schimbați parametrul Hertz al VFD pentru a fi consistent cu motorul.
