3. Sursa de alimentare este DC5-24V. Performanță de lucru stabilă și stare de funcționare bună. Conexiune: Verde = B+, alb = A+, roșu = Vcc, negru = 0V.
5. Poate fi folosit pentru a măsura viteza de rotație, unghiul și accelerația obiectului și măsurarea lungimii.
4.Potrivit pentru control inteligent al diferitelor măsurători de deplasare, mașini automate cu ghilotină pentru piele cu lungime fixă automată, controlul lungimii de tăiere a oțelului, scară de înălțime și greutate, roboți de curse.
2.Ieșire AB 2 faze circuit de impuls ortogonal dreptunghiular, ieșirea de tip colector deschis NPN.
1.Acest produs are 600 p/r (Monofazat 600 de impulsuri /R, dublare de frecvență în două faze 4 la 2400 de impulsuri).
Specificații:
Pulsuri: 600 p/r (Monofazat 600 de impulsuri /R, dublare de frecvență în două faze 4 la 2400 de impulsuri)
Sursa de putere: DC5-24V
Ieșire :Circuit de impuls ortogonal dreptunghiular de ieșire AB în 2 faze, ieșire pentru tipul de ieșire NPN cu colector deschis
Arbore: 6*15mm(0.24*0.59in)
Rata mecanică maximă: 5000 R/min
Temperatura de lucru: -25-85 ℃
Lungimea cablului: 1,5 metri
Utilizări:
1. Poate fi folosit pentru a măsura viteza de rotație, unghiul și accelerația obiectului și măsurarea lungimii
2. Potrivit pentru control inteligent al diversei măsurători de deplasare, mașini automate de ghilotină automată pentru piele cu lungime fixă, controlul lungimii de tăiere a oțelului, scară umană pentru înălțime măsurată civil, roboți de curse
Înștiințare:
1.Ieșirea AB 2 faze nu trebuie conectată direct la VCC, altfel, va arde trioda de ieșire
2. Verde = B+, alb = A+, roșu = Vcc, negru = 0V
3. Datorită diferenței dintre diferitele monitoare, este posibil ca imaginea să nu reflecte culoarea reală a articolului.
4. Vă rugăm să permiteți o ușoară diferență de dimensiune din cauza diferitelor măsurători manuale. Multumesc pentru intelegere.
Pachetul include:

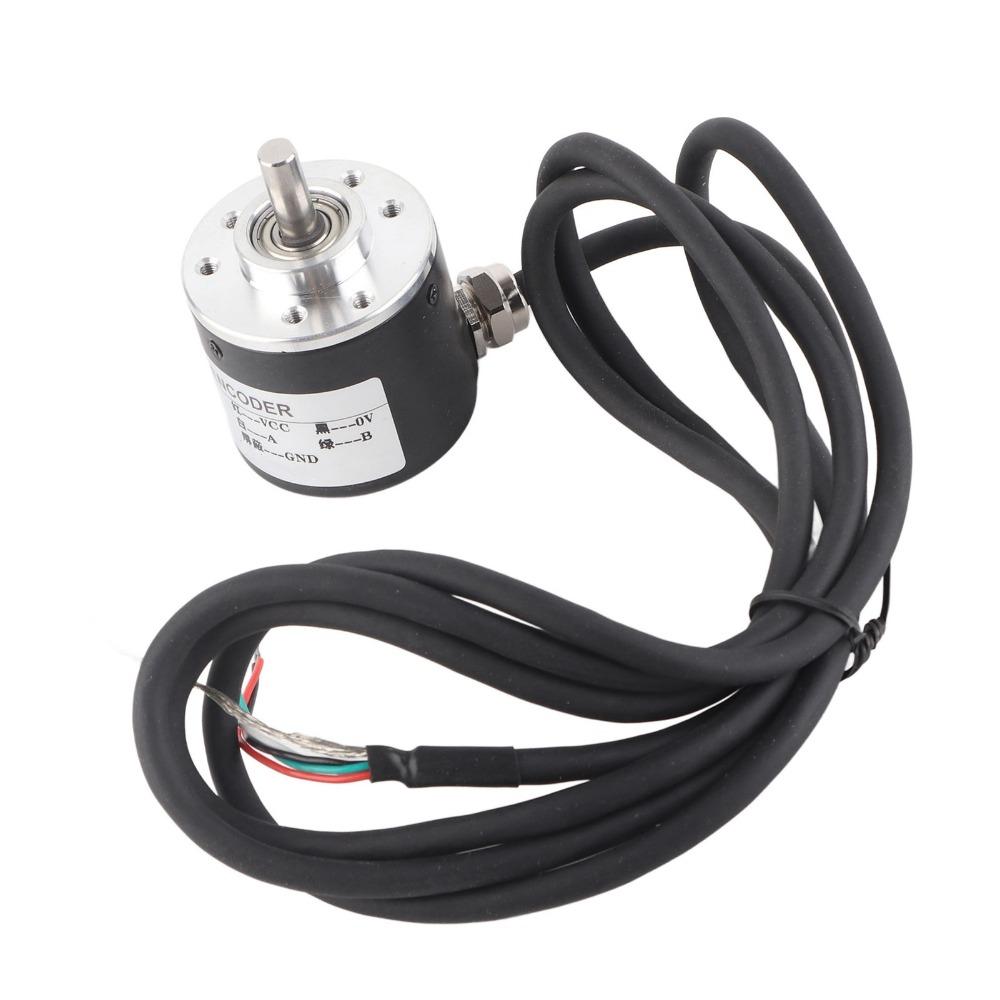

1 x Encoder 600P/R Encoder Rotativ Incremental
