Caracteristică:

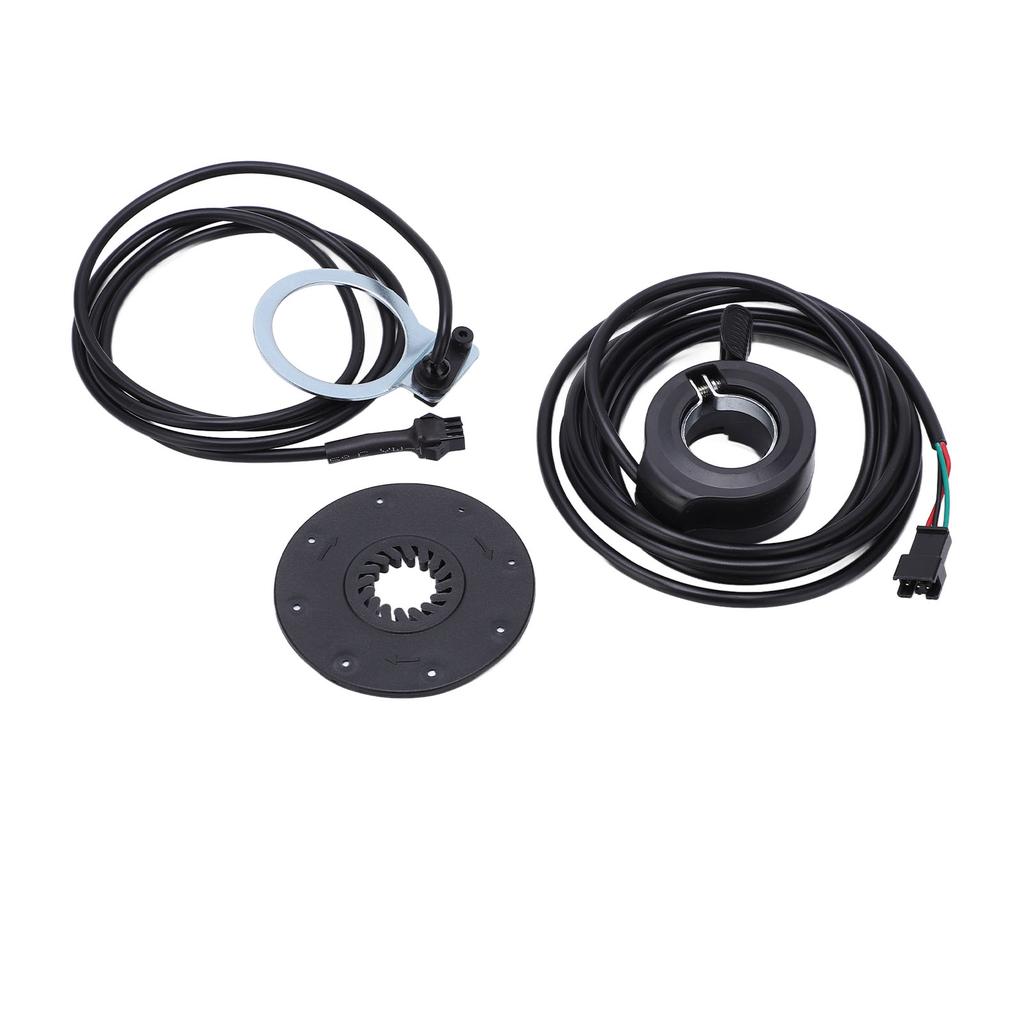

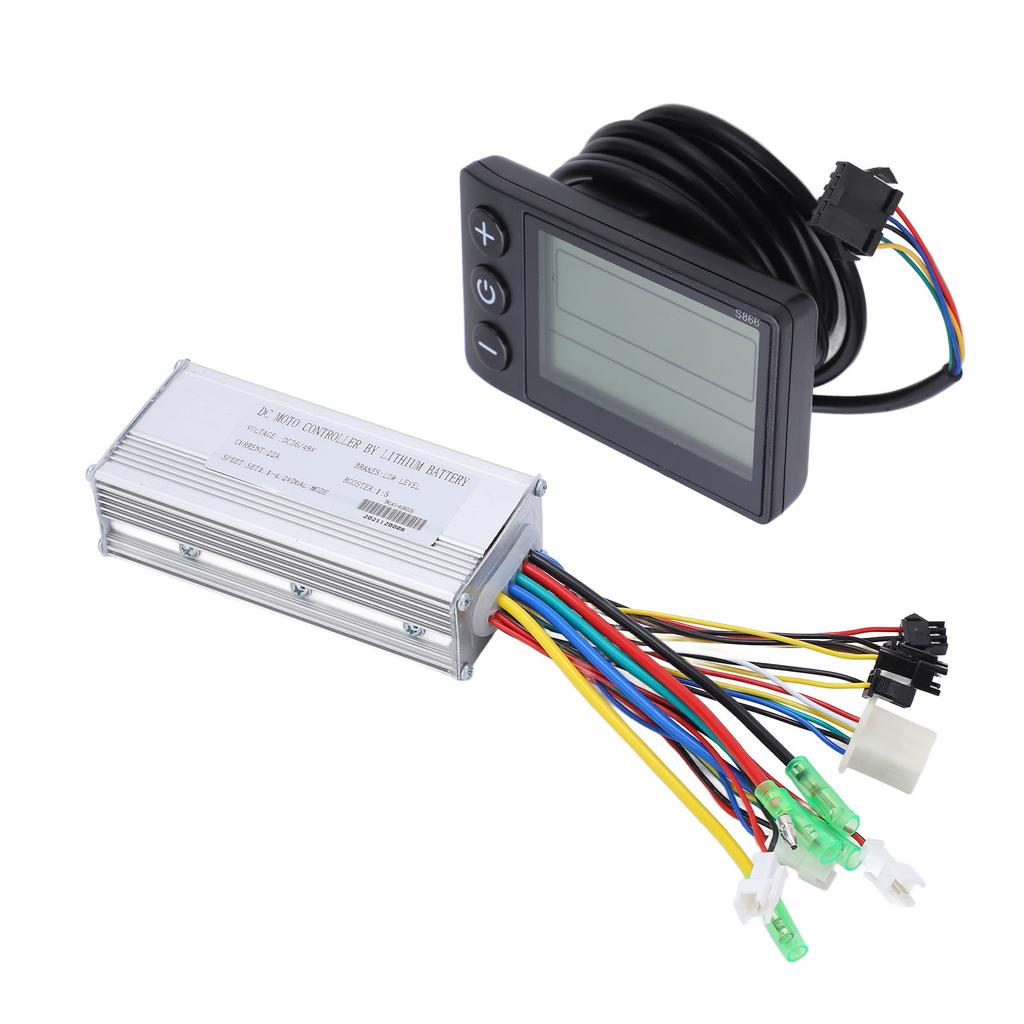

1. Lista de impachetat: Kitul de conversie a bicicletelor electrice include controler 22A, instrument LCD S866, accelerație degetul mare 130X, senzor de asistență la viteză 8C.
2. Carcasa controlerului: Realizat din metal de înaltă calitate, cu design de canelură, poate proteja circuitul intern datorită unei bune disipări a căldurii, evitând astfel supraîncărcarea termică.
3. Scopul aplicatiei: Potrivit pentru motor de 500 W, bicicletă electrică DIY, vehicul electric, scuter electric, bicicletă pliabilă etc.. Ușor de întreținut, bicicleta electrică îmbunătățește foarte mult distracția de echitație, pentru bicicliștii cărora le place provocarea.
4. Material durabil: Folosind material ABS, este ușor, puternic și durabil, cu tenacitate bună și performanță impermeabilă, oferind o protecție mai bună pentru circuitul intern.
5. Display LCD cu iluminare de fundal: Contorul LCD S866 are o varietate de funcții, care pot afișa clar starea și datele. Când mergeți cu bicicleta, va afișa multe date utile pe bicicleta dvs., cum ar fi afișajul bateriei, afișajul vitezei, indicatorul bateriei, indicatorul de eroare, kilometrajul total, kilometrajul unic, viteza actuală, viteza medie, viteza maximă, afișarea vitezei etc.
Specificație:
Tipul de articol: Kit de instrumente pentru controler biciclete electrice S800
Culoare: După cum se arată în imagini
Material: Aliaj de aluminiu + plastic ABS
Greutate: Aproximativ 584 g/20,6 oz
Dimensiunea casetei controlerului: Aproximativ. 111x53x33mm/4.4x2.1x1.3in, dimensiunea metrului: Aproximativ. 80x48mm/3.2x1.9in
Tensiunea nominală a controlerului: DC 36V/48V
Curentul maxim al controlerului: 22A
Setarea vitezei controlerului: 1-4,2V
Intrare frână controler: Nivel scăzut
Booster: 1:5
Puterea motorului aplicabilă: 500W

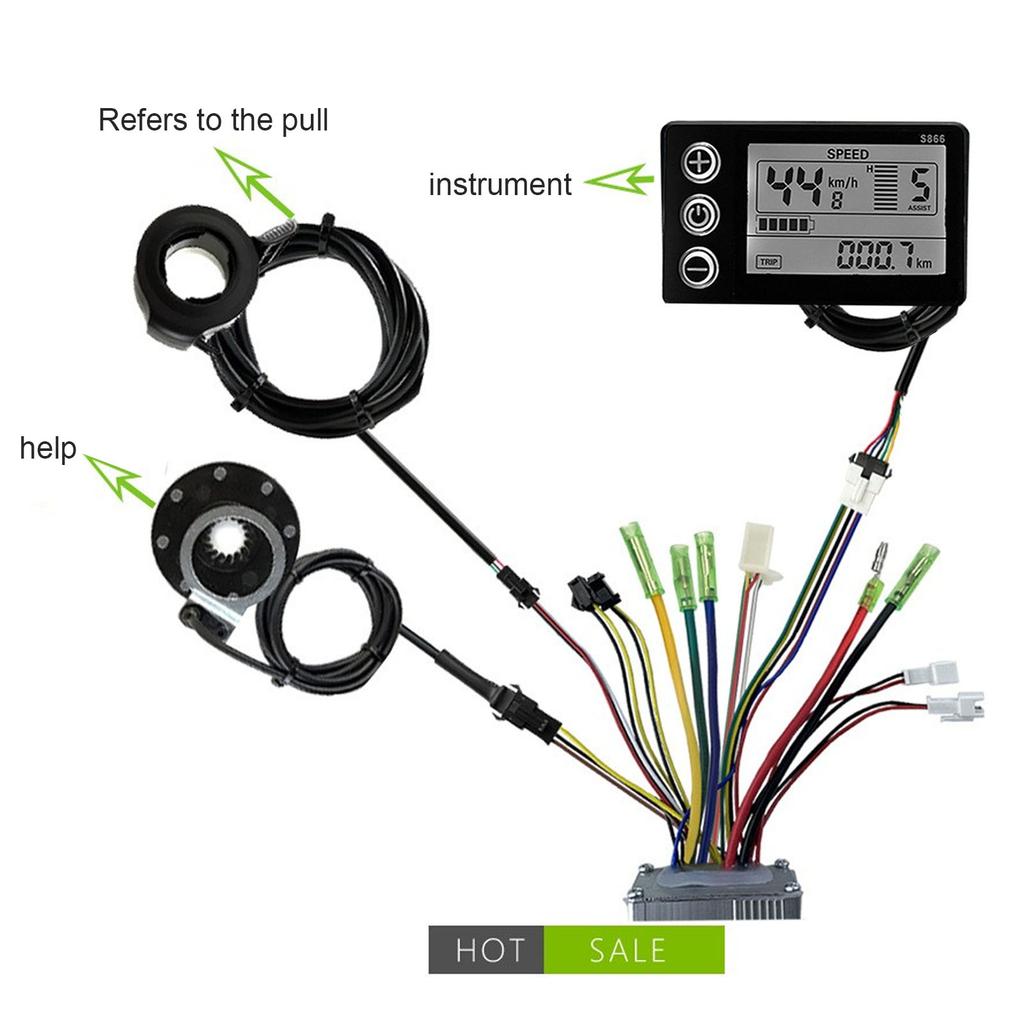

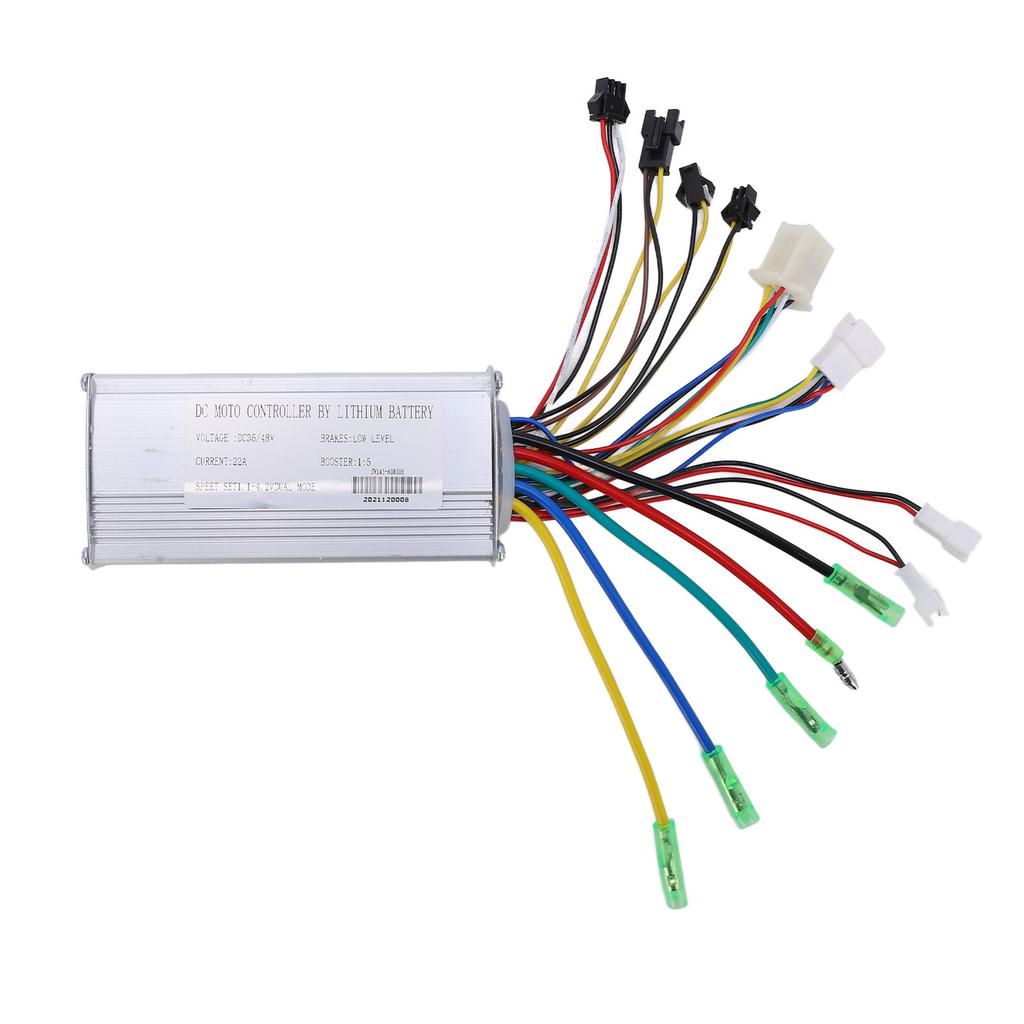

Definiția culorii firului controlerului:
1. Galben, verde, albastru unică linie cap mare: Linia de fază a motorului
2. Red-white-black-blue-green-yellow Double Row Six-wire Port: Sala de motor de sârmă
3. Roșu și negru unic Big Head Line: Linie de alimentare
4. Roșu, albastru, negru, verde și galben port cu cinci fire cu cinci fire: Linia de instrumente (5pin)
5. Liniile negre și galbene (Două): Opriți linia mânerului de frână
6. Liniile albe roșii și negre: Linie de apelare a accelerației (3pin)
7. Fir maro, negru și galben: Senzor de putere de sârmă (3pin)
8. Liniile negre și roșii (Două): Liniile farurilor
Contor LCD S866 Tensiune de lucru: Compatibil DC 24V, 36V, 48V, 60V (Setarea de selecție a contorului).

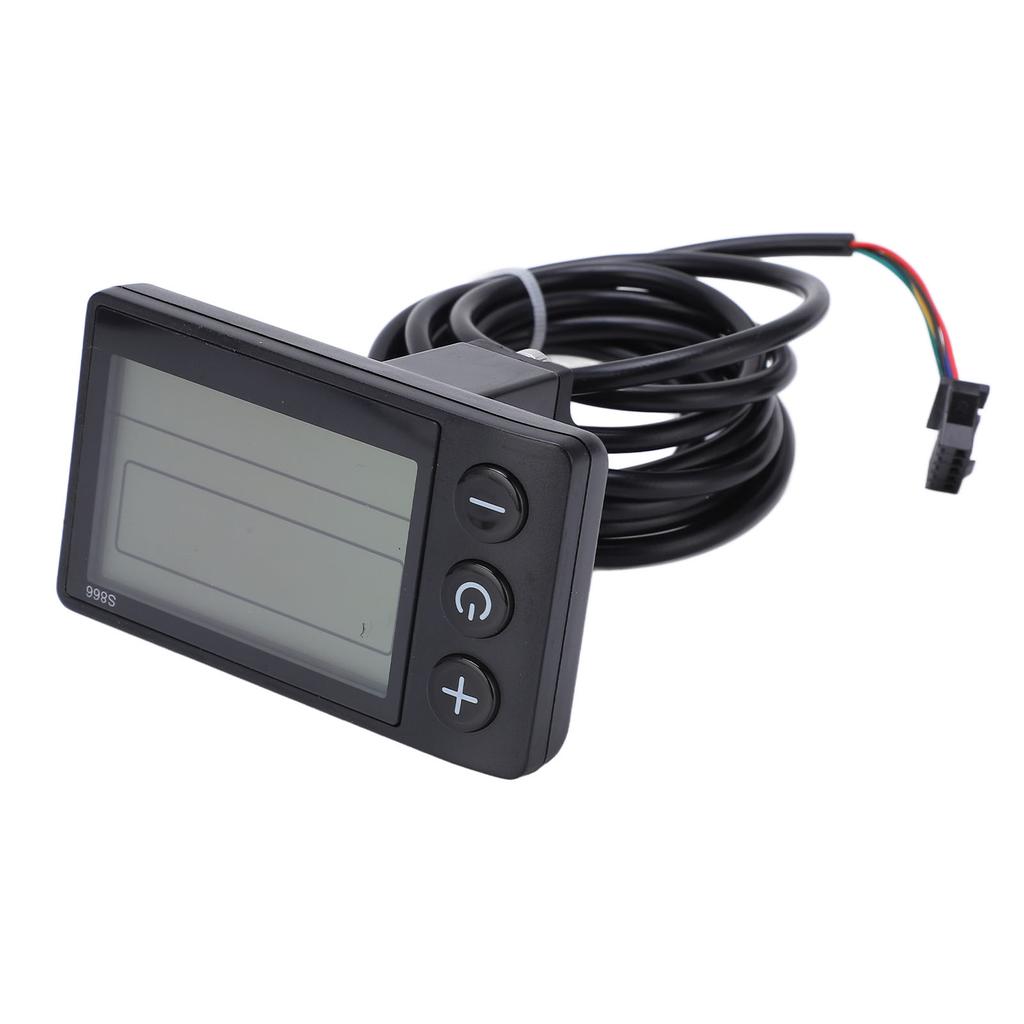

Contor LCD S866 Descrierea funcției contorului:
1. Funcția de afișare: Afișare viteză, indicator baterie, indicator de eroare, kilometraj total, kilometraj unic.
2. Funcții de setare a controlului: Controlul comutatorului de alimentare, Setarea diametrului roții, Setarea automată a timpului de repaus pentru viteza de mers în gol, Setarea luminozității de fundal, Setarea modului de pornire, Setarea modului de conducere, Setarea nivelului de tensiune, Setarea valorii limită a controlerului.
3. Protocol de comunicare: UART
Afișează tot conținutul ecranului (Afișaj complet pentru 1S după pornire)
3.1 Afișarea puterii bateriei și a puterii rămase a BMS.
3.2 Zona de afișare multifuncțională: Total kilometraj Odo, excursie cu kilometraj unic (unitate: Mile, Km), Timp de pornire unică, voltaj baterie VOL, ora de oră: Durata de viata a bateriei.
3.3 Zona de afișare a vitezei
AVG: Viteza medie, max: Viteză maximă, viteză: Viteza curenta: Unitate Mp/h Km/h.
Semnalul de viteză este preluat de la semnalul Hall din motor și trimis la contor de către controler. (timpul unui singur ciclu de sală, unitate: 1 ms) Instrumentul va calcula viteza reală în funcție de diametrul roții și datele de semnal (Numărul de magneți solicitați de Sala Auto).
3.4 Reglarea treptelor de viteză ale vehiculului, afișaj digital 0-9 și afișarea barei de viteze.
Lista pachetelor:
1 x controler
1 x Instrument
1 x Manual de instrumente
1 x Accelerație cu degetul mare
1 x Senzor de asistență la viteză
1 x manual de cablare a controlerului
Notă:
Rețineți că dimensiunea motorului este în concordanță cu setul de controler
